jaan
07-10-2008 17:59
?

b4now
07-10-2008 18:04
Конечно можно, только соосности отверстий не будет.
Konstantin_E
07-10-2008 18:13
Без какого именно станка? Как ни крути, а хоть какой-то инструмент будет необходим. Прикинь эскизик изделия с размерами отверстий и расстоянием между ними, подумаем.
ringman
07-10-2008 18:28
Дрелью и наждаком делал.
Konstantin_E
07-10-2008 18:39
Сильно разгонишься дрелью отверстие этак под 25мм сверлить? Проще лобзиком выпелить и потом поправить полукруглым напильником.
A W G
07-10-2008 18:40
я сделал восьмерку из дюрали обычным ручным лобзиком, соосность вполне, есть проточка под резиновое кольцо
GraySaint
07-10-2008 20:13
как вариант - сделать ручной фрезерный станочек. для этого понадобится бормашина и лист металла размером примерно 200х200мм, и толщиной от 2мм, если это сталь. еще понадобятся карбидные шарошки по металлу. все вместе стоит где то до 4 тр.
делается так: в листе металла посередине сверлится отверстие под шарошку, бормашина прикрепляется к этому листу таким образом, чтобы шарошка торчала сверху под прямым углом к листу. все это устанавливается так, чтобы бормашина была внизу, а лист металла был столиком. дальше размечаем деталь, сверлим посередине того места, которое нужно растачивать, отверстие больше шарошки. кладем деталь на "столик", отверстием на шарошку, и вырабатываем внутреннюю сторону. потом опиливаем внешнюю до нужных габаритов.
вполне реальная технология, сделать достаточно просто, почти из подножных матерьялов. сам планирую сделать именно такую штуку, раньше уже делал, но из фрезера по дереву, и столик был из фанерного листа, для обработки дерева.
jaan
07-10-2008 20:51

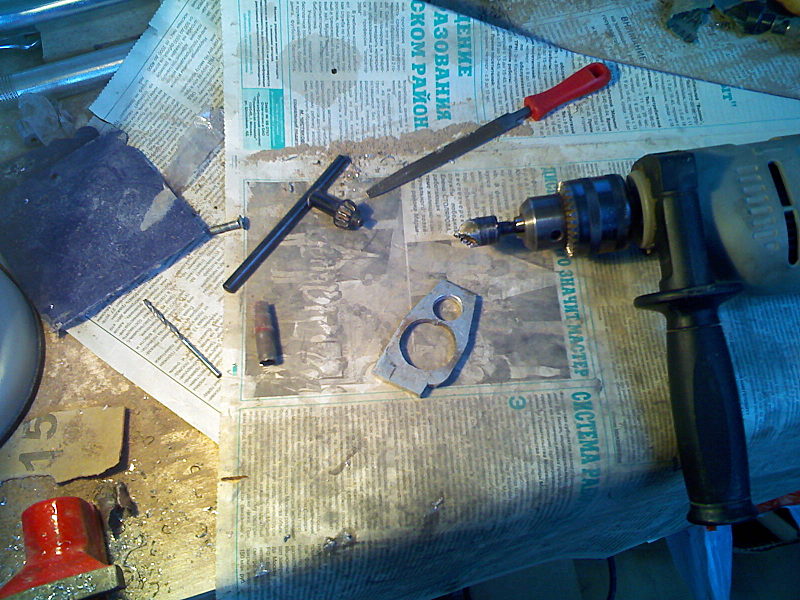

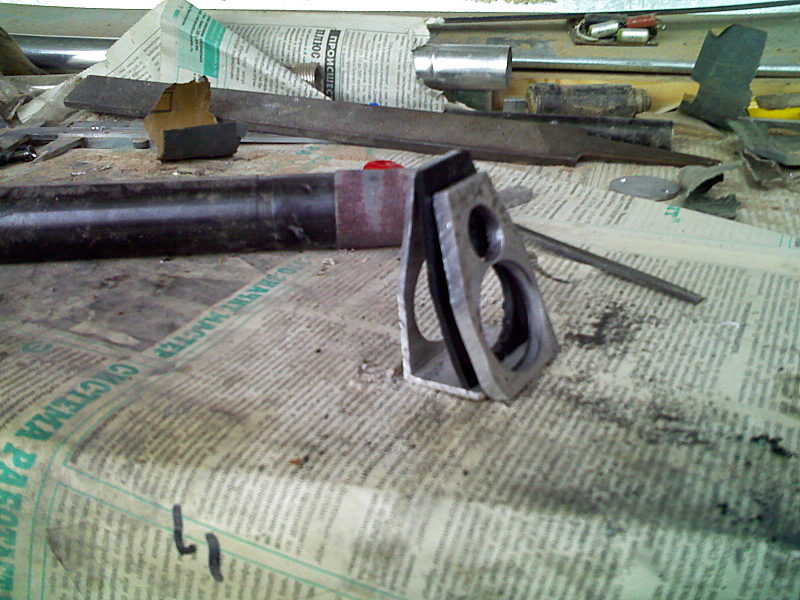

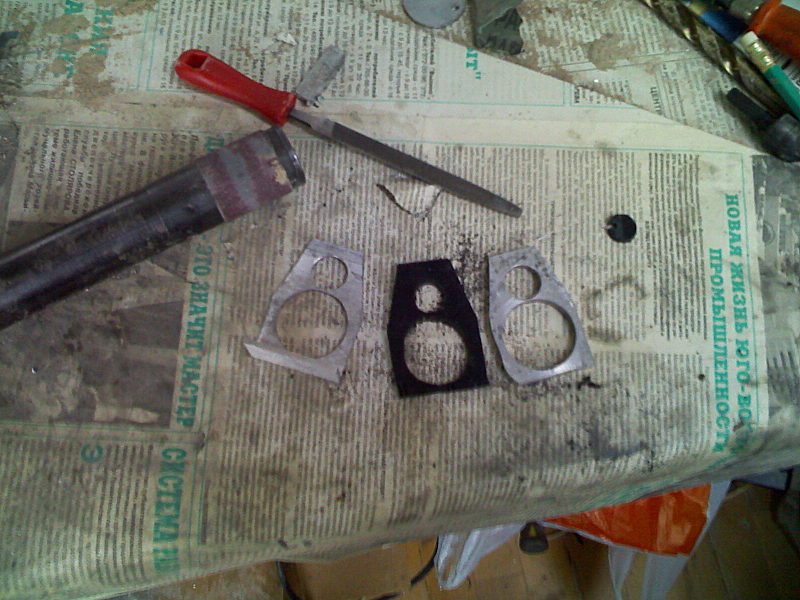

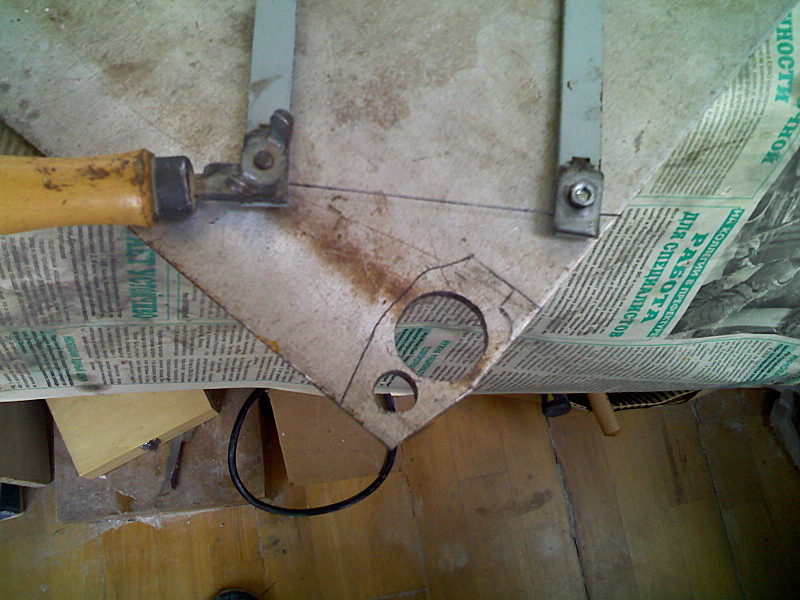

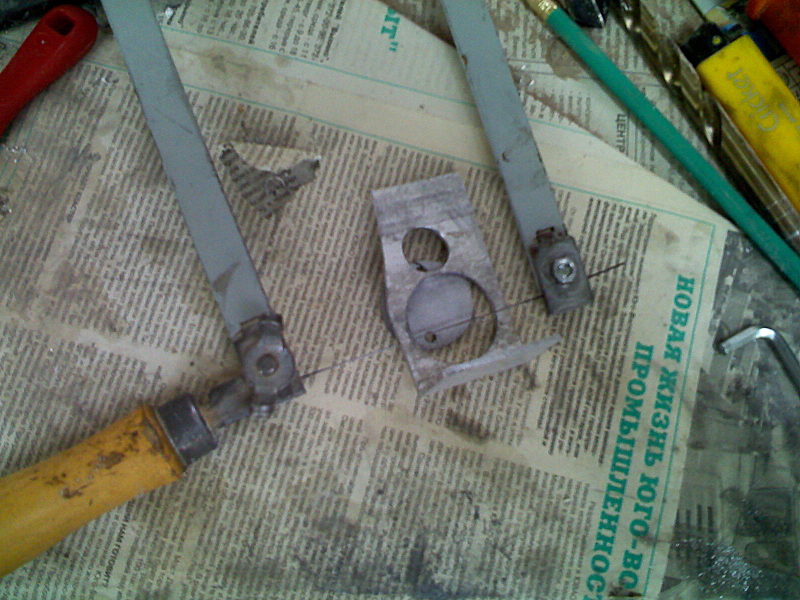

ладно это так отступление на самом деле я ее уже сделал, выпилил ручным лобзиком из листовой дюрали вот фоты
click for enlarge 1600 X 1200 235,8 Kb picture
click for enlarge 1600 X 1200 271,7 Kb picture
click for enlarge 1600 X 1200 286,9 Kb picture
click for enlarge 1600 X 1200 316,4 Kb picture
click for enlarge 1600 X 1200 290,2 Kb picture
jaan
07-10-2008 20:57
никак не могу нормально сфоткать готовую восьмерку, сильно блестящяя, в черной детали отверстие под ствол диаметром по резиновому кольцу, так получилась проточка под резинку.
ringman
08-10-2008 10:47
quote:
Originally posted by Konstantin_E:
Сильно разгонишься дрелью отверстие этак под 25мм сверлить? Проще лобзиком выпелить и потом поправить полукруглым напильником.

Мне под кросман надо было, 10 мм, не более.

GraySaint
08-10-2008 11:22
quote:
Originally posted by jaan:

никак не могу нормально сфоткать готовую восьмерку,



сам спросил - сам сделал.
монстр. очередь к тебе на деланье ложей уже выстроилась небось?
ex_roman_l
08-10-2008 12:01
а я щаз вот это напильником и ножовкой вышкребаю из прутка ф45мм
click for enlarge 754 X 657 33,5 Kb picture
click for enlarge 702 X 675 30,4 Kb picture

Gosha 357
09-10-2008 22:15
quote:
а я щаз вот это напильником и ножовкой вышкребаю из прутка ф45мм


Ну ты крут, батенька, такое лишь титану под силу.
ex_roman_l
10-10-2008 12:41
Да ну какое там крут, я еще только в начале пути, вот если осилю тогда поговорим

А пока, как нельзя кстати, к ситуации подходит басня про ворону и гусей

-----
Собирается стая гусей на юг. К ним подлетает ворона:
- Я с вами.
- Ворона, ты же не долетишь, далеко очень.
- Я, ворона, птица гордая, на крыло сильная, - долечу!

Летят сутки, ворона сзади плетется. Садятся отдохнуть. Гуси говорят:
- Ворона, вернись, не долетишь.
- Я, ворона, птица гордая, на крыло сильная, - долечу!
Летят вторые сутки. Ворона уже еле-еле машет крыльями. Стая села отдыхать, через час ворона прилетает, опустилась, еле дышит.
Гуси опять ей говорят:
- Ворона, вернись пока не поздно, не долетишь ведь.
- Я, ворона, птица гордая, на крыло сильная, - долечу!

Перелет через море. Лететь трое суток, останавливаться негде. Перелетели.
Стая села, вороны нет.
- Жалко ворону, такая птица классная была, смелая, с нами лететь не побоялась...
Лежат гуси, отдыхают, вдруг смотрят, к вечеру на горизонте появляется маленькая черная точка, медленно приближается. Ворона из последних сил машет крыльями и падает на песок... Гуси подбегают.
- Ворона, ну ты и молодец!!! Ты и вправду птица гордая, на крыло сильная, - долетела все-таки!
Ворона, с трудом подняв голову с песка:
- Я, ворона, конечно птица гордая и на крыло сильная, - вот только на всю голову еб@нутая!!!
-----

Баян наверное, но вот вчера мне попалась. Дык только прочел сразу кронштейн с напильником вспомнил

jaan
10-10-2008 12:49
ластохвост прще накладной прикрутит к твоеи конструевине, напильником на цельной детали ровно не удастся прорезать, а на накладной ласте можно отверстия под винты сделать элипсом, чтоб потом подстроить можно было.
ex_roman_l
10-10-2008 01:00
Если не получится вырезать, так и сделаю, донор уже на примете есть.
docentus
12-10-2008 16:41
Вот ребята ищут легких путей...
Я такую же восьмёрку делал на Крыс 2100 из 10мм куска мягкой стали. Дошкрябал-таки,правда Кросман этот уже давно в небытии.
Сча вот мыслишка в голову пришла-а если просто тупо сварить два кольца нужного внутреннего диаметра?Ну правда при достаточной толщине стенки придется все равно подганять место стыка под межцентровое расстояние. Да еще попробуй подыщи эти самые кольца Но КМК такая восьмерка, с фигурной наружностью, будет выглядеть поинтересней рубленых форм. А если из латуни заваять-вобще лепота.
ex_roman_l
15-11-2008 16:35

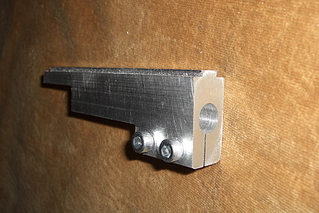

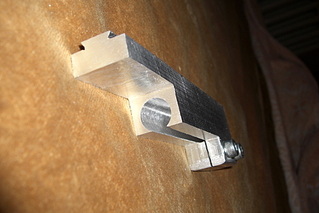

quote:
Originally posted by ex_roman_l:

а я щаз вот это напильником и ножовкой вышкребаю из прутка ф45мм


Дошкрябал

click for enlarge 1024 X 683 398,4 Kb picture
click for enlarge 1024 X 683 317,9 Kb picture

SandDevil
15-11-2008 19:10
Всемогущий напиллинг!!! Снимаю шляпу с париком!
Моделлил деталь не в Солидворксе, случаем? или в Инвенторе?
