Источник : Ложе на БШ-397
Страницы:  [1]  2
uuu1966
05-02-2009 20:28
Доброго всем здоровья!

Хочу поделиться своей радостью на счет окончания очередной работы. На сей раз, по изменению облика "Бенджамина-Шеридана 397". Сейчас винтовка готовится к отбытию в "родные стены".
Хозяин этого девайса как-то обратил внимание на одну из моих поделок. Видимо что-то его там "зацепило". Списались, и он предложил мне заняться его винтовкой. После согласования эскизов, решили: "...ложе быть!". Работа пошла. Правда, перед Новым годом, в Питере была определенная напряженка с "деревом", но проблема была решена при помощи "Буманса". Там бук был, но перебрать пришлось половину штабеля, чтобы отобрать подходящие досочки.

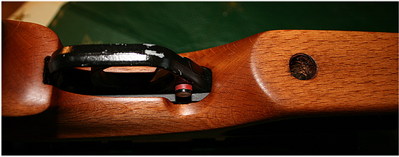

Раньше мне не доводилось делать ложи на мультикомпрессионные винтовки, хотя опыт работ с "Крысами 1377" кое-какой имелся. Так вроде, все понятно, но нюансы были. Первое, что меня насторожило - крепления железа к ложу при помощи только одного винта. Нагрузка-то при накачке ого какая, не то, что в "Крысе". Но, к моему удивлению, после фрезеровки железо встало намертво! А винт уверенно справлялся со своей непростой задачей. Вторая проблема касалась цевья, которое выполняет роль рукоятки рычага компрессора. Поскольку новое цевье должно было быть более массивным, чем штатное, мне казалось, что оно будет произвольно открываться под собственным весом. Исходя из этого, облегчил дерево насколько смог и стал судорожно придумывать какой-нибудь фиксатор. Даже фрезернул специальный пазик для этого. Но как выяснилось позже, никакой замок не потребовался. После одного качка цевье уверенно находилось на своем месте. Никаких нештатных открываний (даже при легком механическом воздействии) не наблюдалось. Пазик для замка пришлось "закрывать".

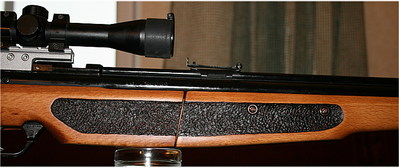

Кроме того, как мне казалось, нужно было сделать некую направляющую, которая при закрывании цевья должна была устанавливать его в правильном положении относительно ложи. (Рычаг-то в горизонтальной плоскости немного болтается). Как это удалось реализовать - видно на фотках.
Кстати о фото. Они делались две недели назад. Сейчас дерево немного потемнело и выглядит не столь "ярко". Но оно и к лучшему.

Учитывая пожелания заказчика, для себя сотворил что-то на подобии тех. задания. Если кратко излагать, то выглядело оно так.
1.Винтовка должна быть легкой.
2.Цевье должно быть тонким, но удобным для хвата при накачке.
3.Хват левой руки при стрельбе - на ложе (у ее переднего среза)
4.ЦТ - в месте хвата левой руки.
5.Затыльник, щека - не регулируемые (под анатомические особенности хозяина).
6.Правая рука - классическая пистолетная рукоятка (практически перпендикулярная ложе).
7.Легкая тонировка водной морилкой.
8.Пропитка - льняное масло + восковая финишная отделка.
Что вышло - судить хозяину. На мой взгляд, ложа получилась прикладистая, удобная и относительно легкая. Как раз, для охоты на "летучих крыс"! По-хорошему, пострелять из этой винтовки мне не удалось (в условиях квартиры сделал несколько выстрелов, но это не то). Надеюсь, что после полевых испытаний заказчик отпишет в тему свои соображения.

Так, что если кто-то из владельцев "Бенжаминов-Шериданов" разочаруется в штатной древесине своей винтовки, и созреет для новой ложи, готов в силу скудного умишка своего поделиться опытом.

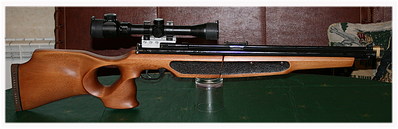

click for enlarge 1500 X 485 172,4 Kb picture

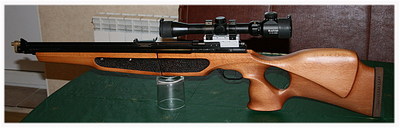

click for enlarge 1500 X 480 166,5 Kb picture

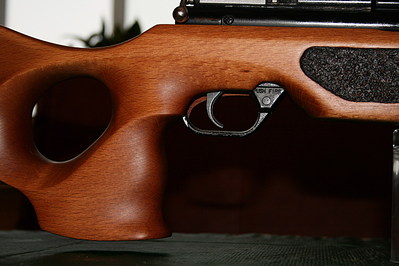

click for enlarge 1500 X 1000 307,8 Kb picture

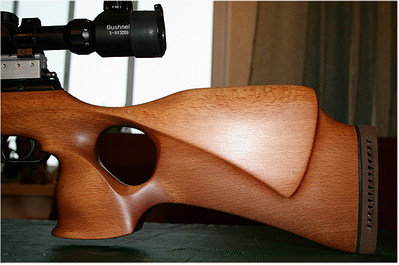

click for enlarge 1500 X 996 320,2 Kb picture

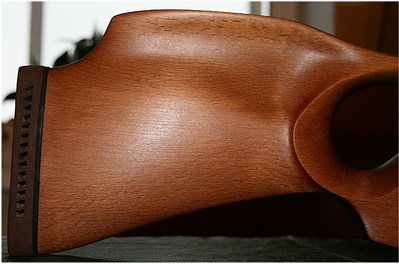

click for enlarge 1500 X 992 342,3 Kb picture

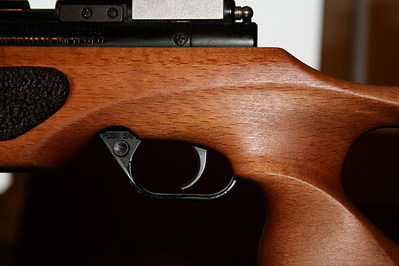

click for enlarge 1500 X 1000 326,8 Kb picture
click for enlarge 1500 X 632 239,9 Kb picture

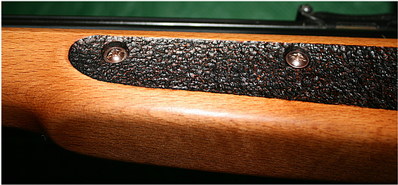

click for enlarge 1500 X 697 296,6 Kb picture
click for enlarge 1500 X 590 182,2 Kb picture

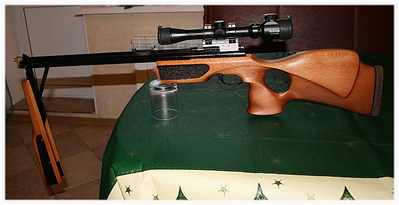

click for enlarge 1500 X 770 230,5 Kb picture

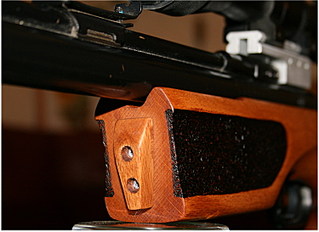

click for enlarge 1500 X 1090 293,0 Kb picture

GraySaint
05-02-2009 20:45
красиво, зачот.
quin_starkiller
05-02-2009 20:55
Ахиренеть.
ober
05-02-2009 21:03
ручной фрезер?
[email protected]
05-02-2009 21:08
Очень красивое ложе. Хозяин винта не прогадал.
ycb1
05-02-2009 21:08
Да.Ведь могут-когда захотят, даже и России. Молодец!
uuu1966
05-02-2009 21:10
quote:
ручной фрезер?

В смысле? Выборки под металл делал вертикальным фрезером (в принципе он же и ручным обзывается).
ober
05-02-2009 21:13
quote:
Originally posted by uuu1966:

В смысле?

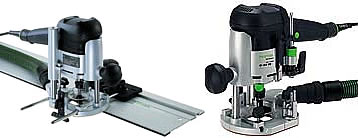

что-то вроде этого?да?

uuu1966
05-02-2009 21:14
quote:
В смысле?

Именно такой!
ycb1
05-02-2009 21:15
Не отказался бы от такого ложе для ДИ-54(для тира)

uuu1966
05-02-2009 21:16
quote:
[B][/B]

Кстати насчет фрезака! Попробовал использовать его но не с фрезой, а с копеечной шарошкой для дрели. Оригинально получается. Особенно с овальной шарошкой. В следующей работе попробую применить.
uuu1966
05-02-2009 21:18
quote:
Не отказался бы от такого ложе для ДИ-54(для тира)

Слабовато такое "дерево" для "ДИ". Я так думаю...
ycb1
05-02-2009 21:19
Родное тоже буковое, а там хрен знает, откат всеже гасит отдачу.
Вроде этого, толька полномерное.
click for enlarge 1920 X 2560 934,6 Kb picture

uuu1966
05-02-2009 21:42
quote:
Вроде этого, толька полномерное.

Здорово! А где щека?
ycb1
05-02-2009 21:54
С другой стороны металлическая.

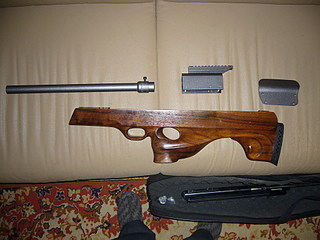

click for enlarge 1920 X 1440 637,6 Kb picture

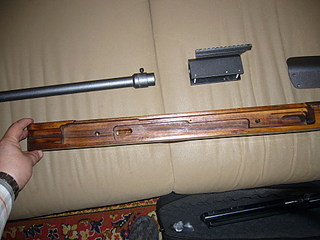

click for enlarge 1920 X 1440 552,3 Kb picture
uuu1966
05-02-2009 22:04
quote:
С другой стороны металлическая.

Понятно. А я не из праздного любопытсва спросил. Сейчас делаю ложе под булку "Дудисган". Брутальная штуковина. Так вот встал вопрос со щекой. Там ее из-за наличия магазина - ну просто никак. Что-то придумал, но пока не уверился в своей правоте. В творческом поиске. А железяка - это может и выход.
oleg.st
05-02-2009 22:20
Вячеслав, сказать что это ложе красиво, значит ничего не сказать.
Просто восхитительно!!!!!!!!!Очень приятно видеть такие изделия.
uuu1966
05-02-2009 22:32
Олег, спасибо за доброе слово, а как поживает твое последнее творение? То, которое с полым цевьем. На отстрел водил? Как себя ведет?
twilight
05-02-2009 23:29
Очень!
A W G
05-02-2009 23:50
красиво и акуратно!
