МР-656К, ап и тюнинг


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]  2  3
CyMpak
25-06-2010 20:22
Приветствую.
Не знаю, нужно кому, не нужно, но вот для себя наваял.
с черчением знаком только из курсов школы, поэтому не ругайте.
Если что-то не хватает, пишите, дополню.

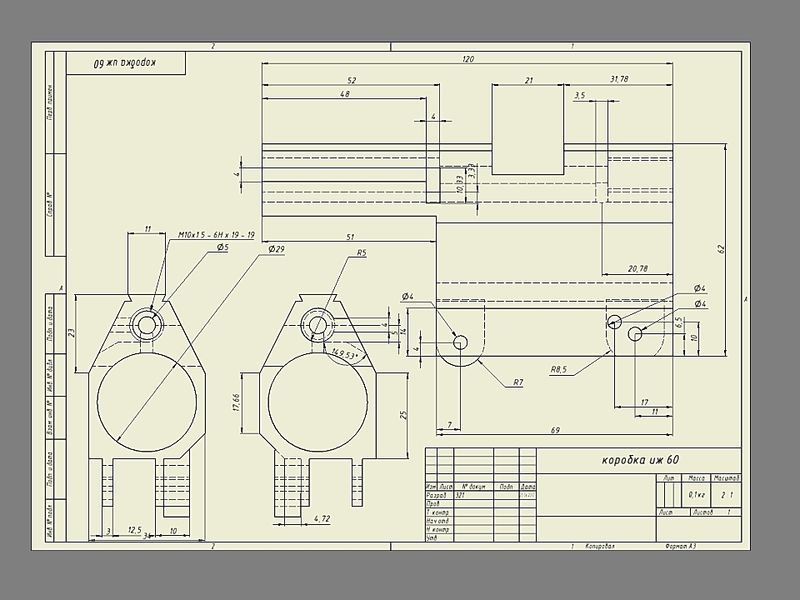

click for enlarge 1920 X 1440 446,5 Kb picture

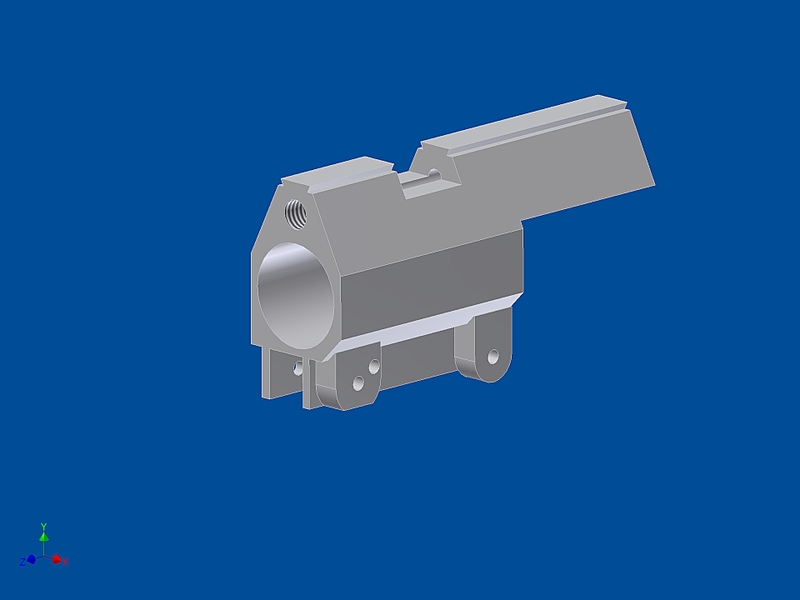

click for enlarge 1920 X 1440 140,2 Kb picture

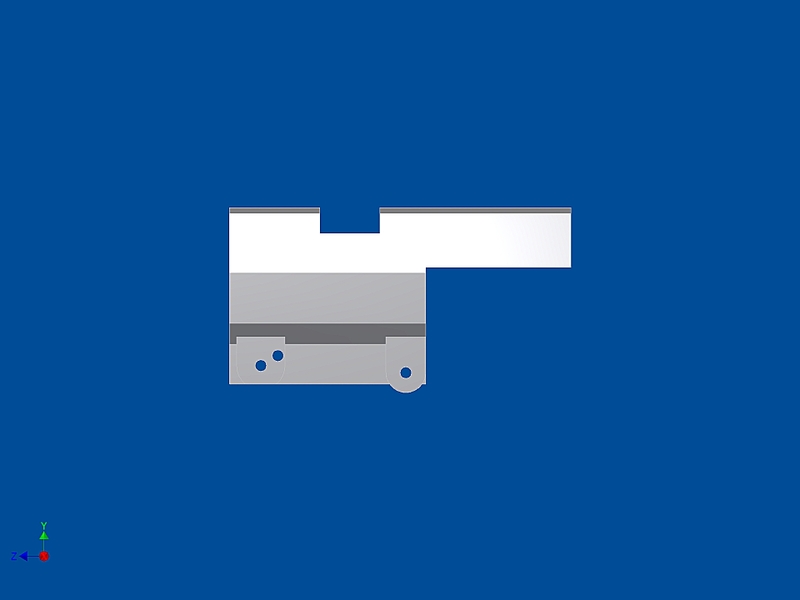

click for enlarge 1920 X 1440  59,9 Kb picture

AIR-GUN.RU большой выбор пневматики
Газовый пистолет ИЖ-79-7,6 мм (№ НОМ1045)
Перцовый баллончик Black 25 мл
Гарнитура Turbosky TK-1

CyMpak
25-06-2010 20:23
злосчастные 5 градусов убрал
GvozD
25-06-2010 23:22
Чутка подкорректировал как владелец ЗМЗ.
click for enlarge 1920 X 1440 237,5 Kb picture
DeeM0N
26-06-2010 09:16
a неплохо, даже замечательно. на основе этого чертежа можно сделать кит ПЦП под ствол от ЧИЗЫ, только чертеж нужно изменить слегка
sergey.k
26-06-2010 10:22
бросается в глаза полное отсутствие осевых линий
CyMpak
26-06-2010 15:04
quote:
Originally posted by sergey.k:

полное отсутствие осевых линий



А это как должно выглядеть?
MT_L1
26-06-2010 16:12
Штрихпунктирная тонкая линия, ось симметрии.
---AVP---
26-06-2010 18:45
если выйдет со временем скоро свет увидит новый, совершенно удивительный конструктив ижа...
CyMpak
26-06-2010 19:02
интрига?)
sergey.k
26-06-2010 20:25
отверстия должны быть с осями
к невидимым линиям размеры не ставятся
большое отверстие д 29 пологаю должно быть с посадкой под трубу компрессора (нет допуска на посадку, шероховатости)
вряд ли по такому чертежу сделают работоспособную деталь
CyMpak
26-06-2010 20:30
Могу исходник кому-нибдь скинуть на емыло, пусть человек, более грамотный, и разметит.
Прога Autodesk Inventor2010.

формат файла *.ipt

sergey.k
26-06-2010 20:48
да все в принципе нормально
просто поверхность под посадку трубы компрессора (я хз но наверно ее нагорячо ставят) должна иметь шероховатость Ra 6.3 хотя бы и допуск (посадка в натяг)
CyMpak
26-06-2010 21:00
quote:
наверно ее нагорячо ставят

На пластике вообще труба с проточками, и пластик вплавляется туда.
как в металле - хз. Гном наверняка знает.
sergey.k
26-06-2010 21:21
ты же стальную проектируеш? или пластиковую? на металле я думаю посадка внатяг.. или резьба..
---AVP---
26-06-2010 21:56
пластик коробка наплавлена на трубу компрессора, как писали выше, на ней имеются выступы чтобы коробка никуда не делась с положенного ей места.
стальные ижи- компрессор впрессован в коробку.
molodoy
26-06-2010 23:55
Мне понравился чертёж, всё понятно, а кто делает тот сообразит где какой допуск. Спасибо. Сохранил . Вдруг пригодиться.
CyMpak
27-06-2010 12:45
quote:
Originally posted by sergey.k:

ты же стальную проектируеш?



я просто "нарисовал")
А кто какую захочет... Дюраль например.

quote:
Originally posted by ---AVP---:

пластик коробка наплавлена на трубу


Ну а в этой наверняка может найтись место для доброго болта в заглушке.
А если в РСР, то там особо крепкого крепления не надо.


Выложил для тех, кому может пригодится.
Кому надо юольше, могу скинуть исходник для АвтодескИнвентора

Взрывотехник
27-06-2010 03:01
Спасибо камрад, давно искал самому в лом было делать хотя коробку "вид с боку нарисовал "
Угол наклона верхней части не указан
А он равен 25 градусам

greeca
27-06-2010 09:22
может кто наладит производство полного цикла, чтобы на выходе получать пцп ежа с металл коробкой..
MT_L1
27-06-2010 10:13
quote:
Originally posted by Взрывотехник:
Спасибо камрад, давно искал самому в лом было делать хотя коробку "вид с боку нарисовал "
Угол наклона верхней части не указан
А он равен 25 градусам

На самом деле там делать то особо нечего Мы нечто подобное в универе делали на первом курсе. Тут нужна сама коробка от ижа и штанген. Ну и конечно навыки работы в автокаде(солиде и пр.).

P.S. За труд конечно респект
