Источник : Китайский МР40
Страницы: 1  2  3  4  5  6  7  8  9  10  11  12  13  14   [15]  16  17  18  19  20  21  22  23  24
pepper-ss
23-04-2009 23:52
7ergey, а можно как-нибудь подробнее сфотографировать, как выглядят отмеченные мной клейма на фото? Нигде не смог разглядеть, что именно под курицей написано и как вообще подробно выглядит данное клеймо. Или рисунок от руки: что там должно быть изображено? Думаю, тоже займусь, когда времени больше будет. На майские, например.
199 x 133
7ergey
24-04-2009 12:00
pepper-ss Хай! См. почту и P.M., фотографии лежат на этом ресурсе, но не мои. Как я писал выше, фотогравировка закосячила на мелких деталях, потому я от нее отказался. Эти клейма не ты не разглядел, они неразборчивы. Когда я убедился, что получилась "рванина", вместо тонких линий, я сначала стал делать последующие клейма "иглой по лаку", а этот "косяк" из трех кур, причесал щеткой по металлу. Получился вид неаккуратно набитых изношенных клейм. В дальнейшем я эти ошибки уже не повторял. Немного лирики по теме. Как и после люгера 08, так и вовремя МП приходишь к выводу, что можно было сделать лучше, но делать дубль уже не интересно. Кто хочет, учитесь на моем опыте и ошибках. Открыт для диалога.


------------------
вопросы, угрозы, повестки - в личку

виктор69
24-04-2009 18:42

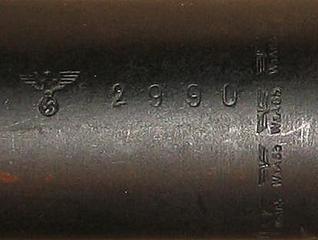

Вот мои клейма. Может подойдут.
click for enlarge 414 X 312 14,1 Kb picture

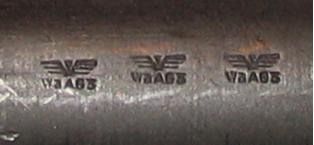

Надпись WaA* (* - номер военной приёмки)


314 x 145
[URL=http://forum.guns.ru/forums/icons/forum_pictures/002091/2091700.jpg][IMG]

click for enlarge 795 X 1447 140,9 Kb picture
click for enlarge 1273 X 1495 161,0 Kb picture

7ergey
24-04-2009 19:20
виктор69Табличка класс, и искать не нужно! Косвенная мысль по теме ветки - весьма сложно найти похожие модели, даже одногодки с одинаковой 1:1 тенденцией набивания клейм по расположению. Видимо человеческий фактор.
виктор69
24-04-2009 19:44
quote:
Originally posted by 7ergey:
[b]виктор69Табличка класс, и искать не нужно! Косвенная мысль по теме ветки - весьма сложно найти похожие модели, даже одногодки с одинаковой 1:1 тенденцией набивания клейм по расположению. Видимо человеческий фактор. [/B]

Добавлю, вторую половинку таблицы. Может пригодится.

------------------
С уважением Виктор<BR>

7ergey
24-04-2009 21:46
Вторая таблица, скорее статистическое исследование на основе отобранной массы образцов, чем точная математика? Примерно, как "основная масса ТТ военных выпусков грубо обработана, но есть качественные экземпляры, но надо учитывать изменения, вносимые ремонтными мастерскими" и т.д.? Кажется на разных BNZ 42 я видел серийные номера разными литерами, зато качество кур сравнима с пробирными клеймами на ювелирных изделиях!

виктор69
24-04-2009 23:43
Вторая табличка это половинка - продолжение первой. В целом это база данных по реальным образцам. И действительно указано состояние образцов на сегодняшний день. Но для соотношения кода производителя, серийного номера и ваффенамта - сойдёт.

О качестве клейм Ваффенамта. Важно знать, эта служба - не завод.
У неё и клейма свои и порядки. Клеймятся изделия полностью изготовленные и прошедшие заводские испытания. Если военная приёмка ставит клеймо после своих испытаний, ответственность за качество переходит на неё.
Наши военные приёмки работают аналогично. Сначала - заводской номер, потом клеймо ОТК, последнее - ВП.

pepper-ss
25-04-2009 12:54
http://reibert.info/forum/showthread.php?p=656819&posted=1#post656819
Здесь тоже ребята подобным творчеством занимаются
человек птичку нашел для набивания клейма.
виктор69
25-04-2009 23:51
Кстати о птичках. Для выбивания на силумине особо твёрдых сталей не нужно.
Можно вытравить клеймо на стали, подправить его иглой и потом набивать по всему изделию. Никто не пробовал?
pepper-ss
27-04-2009 12:06
По стопам 7ergey:

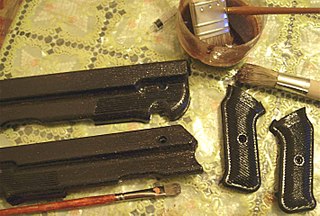

Сегодня попробовал сделать 1й слой накладок "под бакелит".
Смешал подогретый в горячей воде эдп с кр. перцем, красно-коричневым лаком для ногтей( без перламутра!) и частью ацетона.
По ходу процесса возникли вроде бы элементарные, но, возможно, важные вопросы:
1.сколько добавлять отвердителя, и вообще, нужен ли он? При склеивании поверхностей отвердитель несомненно нужен для ускорения процесса, а здесь?
Добавил меньше, чем по инструкции. Если что- в следующем слое исправлю.
2. Был просто молотый красный перец и паприка (краснее и мельче помол- совсем в муку). Что лучше использовать?
Сделал больше обычного перца более грубого помола, немного паприки.
Как я понял, перец не столько для цвета, сколько просто в качестве наполнителя.
Один мой камрад (Игорь), сказал, что нужно постараться несильно залить эпоксидкой рельеф рубчиков накладок пистолетной рукоятки автомата. Т.к на виденных им вживую музейных очень даже потрепанных мпэхах, тем не менее рубчики на рукоятке имели хороший рельеф. Т.е, застарить "бакелит" конечно надо, но соблюдая эти нюансы.
Поэтому, нанеся слой смеси на накладки пистолетной рукоятки большой грубой кистью, я взял кисть поменьше (она на фото с красной длинной ручкой), тоже с жестким синтетическим плотным ворсом лопаткой, и с нажимом прошелся по рубчикам- выгоняя лишнюю смесь между ними.
На фото всё выглядит немного не так, как вживую- страшнее (как-то глянцево и шершаво), но всё-же...
Это первый слой- впереди обработка наждачкой и еще два. Думаю, в итоге всё будет выглядеть нормально. Цвет "бакелита" не считаю особо важным, т.к оттенков его было много. Пусть будет почти черный или какой-нибудь оттенок красного или коричневого, или с зеленоватым отливом. Главное, что сам вид уже не будет как у свежей обычной современной пластмассы, плюс шероховатая текстура, которая изменит и тактильные ощущуния при прикосновении. Спасибо за идею 7ergey.

click for enlarge 1417 X 959 105,4 Kb picture

7ergey
27-04-2009 15:47
Отвердитель - стандартно - 1/10 часть, добавление ацетона увеличивает срок схватывания, даже до 3-4- х дней. А вобще успехов! Последующие слои ложатся ровнее. Главное работать не сллишком долго, т.е. сразу после приготовления смеси, а кисть рекомендую жесткую.
pepper-ss
30-04-2009 23:31

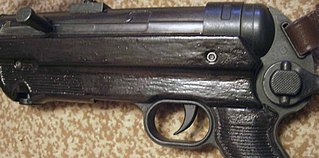

После 2го слоя эпоксидки (бакелита )у меня получился следующий результат:
цвет накладок остался почти черным, хотя хотел как у 7ergey- коричневый. Лака мало добавил. Можно в третий слой больше добавить, но думаю: стоит ли делать третий слой? В принципе, накладки теперь очень непохожи на абсолютно новый ровный темно-серый пластик, который был вначале (для сравнения- фото в заголовке темы), что уже хорошо.
Добавился объем, шероховатость, даже как бы вскипание материала. В общем, на новые игрушечные не похожи, вроде?
Последнее фото специально сделал со вспышкой близко. Цвет получился не такой, как на самом деле, но видно текстуру покрытия накладок.
Сначала накладки после второго слоя получились слишком глянцевыми, лакированными. Очень долго матировал ластиком и целлюлозной губкой с хоз мылом. Вроде лишний блеск немного ушел.
Ну как, можно оставить такие, или еще что натворить с ними?

click for enlarge 1654 X 933 106,4 Kb picture
click for enlarge 1654 X 819 87,4 Kb picture
click for enlarge 1181 X 1019 89,0 Kb picture

Teamplay
01-05-2009 02:43
quote:
Originally posted by pepper-ss:
накладки теперь очень непохожи на абсолютно новый ровный темно-серый пластик, который был вначале (для сравнения- фото в заголовке темы), что уже хорошо.
Добавился объем, шероховатость, даже как бы вскипание материала.

А действительно ли это хорошо?
И "шероховатость, даже как бы вскипание"?

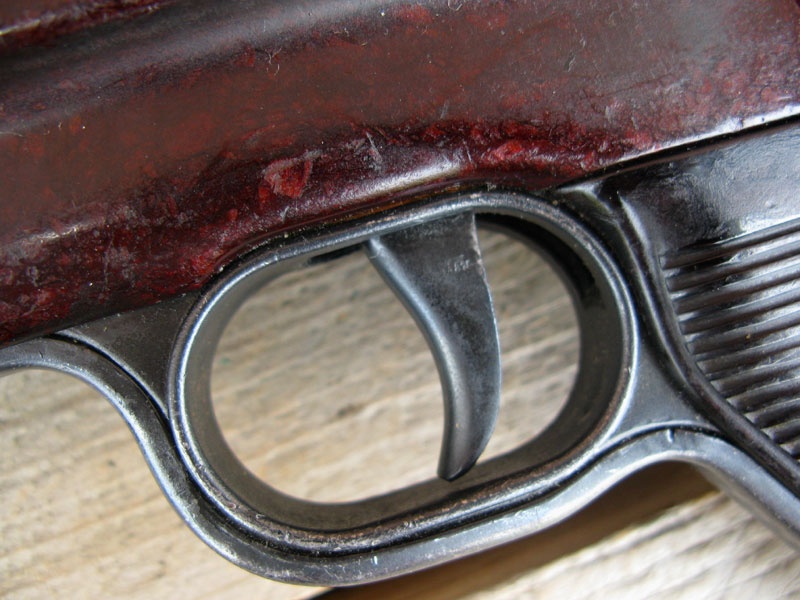

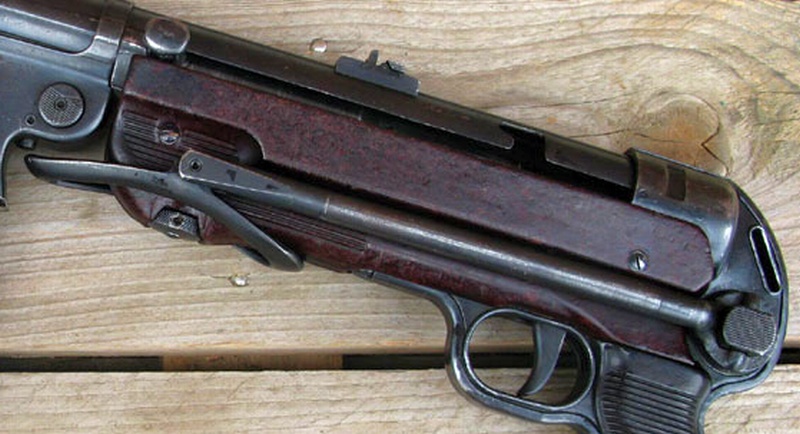

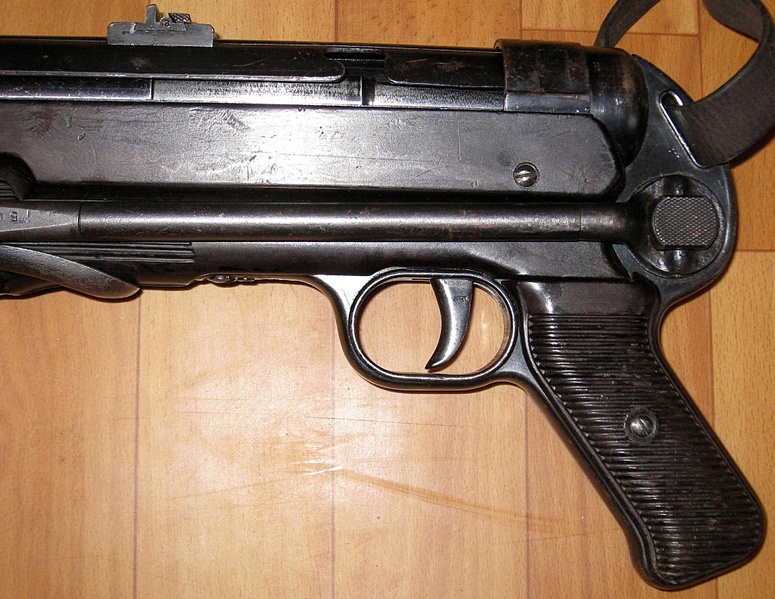

Для сравнения фотки оригинала:


800 x 600
800 x 434
click for enlarge 1024 X 792 277,7 Kb picture

виктор69
01-05-2009 19:59
Ну как, можно оставить такие, или еще что натворить с ними?

Наверное следует подровнять покрытие до равномерного и гладкого состояния например нулёвкой наклеенной на ровную поверхность. На цвет это не повлияет, но выглядеть будет лучше.

FritzWH
01-05-2009 22:04
Для начала - слегка, и несколько более грубой, чем нулевка, и под водой. Нулевкой слишком долго будет. И обязательно на ровной поверхности.
pepper-ss
03-05-2009 02:35
Спасибо за советы по бакелиту. Пройдусь наждачкой.
Сегодня, пользуясь выдавшимся свободным временем в достаточном количестве, решил попробовать силы в клеймах.
Результаты на фото. Рисунки клейм, сделанные в CorelDraw (предоставил 7ergey), распечатал на прозрачной пленке Lomond с клейкой основой. Вырезал, приклеил на деталь, намазанную лаком, и под микроскопом иголкой наколол точки по контуру рисунка. Снял пленку, соединил получившийся точечный рисунок линиями и зачистил иголкой.
Тонкую швейную иголку сломал у ушка и вставил в цанговый автоматический карандаш для грифелей ф 0,5-0,7 мм. Получилась удобная гравировальная игла с держателем!
В принципе, нового ничего не сказал. Всего лишь пытаюсь повторить за 7ergey. Но ведь получается! Радуюсь как ребенок, что тоже смог.
Только мне показалось, что реакция с медным купоросом почти не шла, поэтому, вопреки предостережениям, добавлял щепотку соли. Совсем другое дело. Только успевай жесткой маленькой кисточкой смахивать накипь (продукты травления).
К сожалению, нет спец инструмента и насадок типа микрофрезы, чтоб подправить и почистить клейма после травления. Но, вроде, так тоже неплохо.

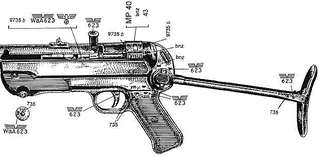

Нашел в инете схему клеймения МП-40.
http://www.trizna.ru/phpBB2/viewtopic.php?t=29040&sid=945351d66b0c989d0c61db94a15554eb
(еще см фото внизу)
Это что, все эти клейма проставлялись?
Жаль, не смог разобрать, как выглядят остальные клейма на затыльнике автомата. Может, у кого есть фото затыльника вблизи сбоку?

click for enlarge 827 X 1026 63,4 Kb picture
click for enlarge 591 X 716 44,6 Kb picture
click for enlarge 945 X 697 53,9 Kb picture
click for enlarge 1540 X 476 32,9 Kb picture
click for enlarge 633 X 312 29,4 Kb picture

pepper-ss
03-05-2009 13:42

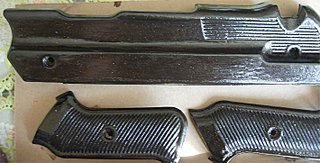

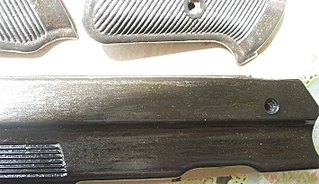

Сегодня зашкурил накладки ложа и пистолетной рукоятки. Делал это под водой и 2000й наждачкой. Бугристость и вскипание удалил. Но накладки получились очень матовыми и в некоторых местах явно даже стер покрытие вообще. Развел остатки эпоксидки, добавил акриловую краску умбра жженая и охра красная и нанес третий слой. Только, во-избежание наплывов и неровной поверхности взял не кисть а кухонную губку и тонким слоем протер в одном направлении как маслом. Результат на фото. Так они выглядят сразу после покрытия при ярком дневном освещении на солнце. Когда высохнут, думаю, может убрать излишний блеск например ластиком.
Так лучше?
Еще вопрос: "птичка" на затыльнике слишком тонкая какая-то получилась и едва заметная. Неужели она действительно такого малого размера? А кто подскажет, какая действительно высота у этого клейма с буквами? Я взял за основу рисунок 7ergey и даже немного увеличил его перед печатью. Но всё-равно вроде маленькое клеймо. Может так выглядит еще потому, что травление не дало такой глубины рисунка как клеймение?
click for enlarge 1417 X 722 84,9 Kb picture
click for enlarge 1417 X 819 89,3 Kb picture
click for enlarge 1181 X 678 69,3 Kb picture

FritzWH
03-05-2009 17:49
Алексей, а если попробовать добавить в предварительно замешанную эпоксидку, черную и красноватую краску, почти не перемешивая их между собой, чтобы получились естественные разводы. Или - тампоном из губки нанести легкий неравномерный слой одним цветов, потом так же другим. Мне это еще предстоит делать самому, так что, пока сам в раздумьях, вслух))).
После высыхания детали снова надо бы пошкурить на ровной поверхности, либо, разведенную смолу, через разделительный слой (мыльный раствор, или вазелин, солидол, ЦИАТИМ и пр.), нанести на ровную поверхность, скажем, лист плекса, и на нее положить половинку ложа, боковой поверхностью, до полной полимеризации. На фото оригиналов видно, ложе имеет гладкую ровную поверхность.
Травление - для первого раза получилось отлично!
PPU
03-05-2009 20:07
quote:
Нашел в инете схему клеймения МП-40.
http://www.trizna.ru/phpBB2/viewtopic.php?t=29040&sid=945351d66b0c989d0c61db94a15554eb


Пожалуйста, уточните ссылку. По указанной вами нет схемы клеймения.
pepper-ss
03-05-2009 21:36
quote:
Originally posted by FritzWH:

Алексей, а если попробовать добавить в предварительно замешанную эпоксидку, черную и красноватую краску, почти не перемешивая их между собой, чтобы получились естественные разводы. Или - тампоном из губки нанести легкий неравномерный слой одним цветов, потом так же другим. Мне это еще предстоит делать самому, так что, пока сам в раздумьях, вслух))).



Благодарю за советы и замечания. Смешивать (а, вернее, не смешивать) вновь краски я уже не стану, конечно. И шлифовать заново. Уже настрадался и руки стер

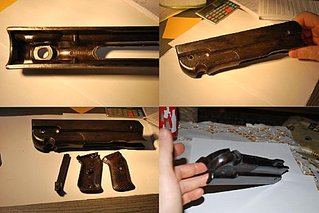

Да и оттенков бакелита множество, почти любой будет правильным. Для сравнения нашел еще фото новодельного бакелита, предлагаемого к продаже на МП для большей аутентичности. Вроде даже похоже. См. ниже. На фото же моих накладок в последнем варианте не видно, что верхний слой почти идеально гладкий, просто текстура тертых зерен перца хорошо просматривается сквозь эпоксидку и смотрится как шероховатость, возможно. Хотя, может, затру еще немного поверхностно.
А Вы обязательно попробуйте описанный Вами прием. Должно получиться лучше.
quote:
Originally posted by PPU:

Нашел в инете схему клеймения МП-40.
http://www.trizna.ru/phpBB2/viewtopic.php?t=29040&sid=945351d66b0c989d0c61db94a15554eb

Пожалуйста, уточните ссылку. По указанной вами нет схемы клеймения.



Это без регистрации на сайте не открываются картинки. Я скачал их и выкладываю.
Вот бы лучше, как говорится, внатуре побольше посмотреть. Как всё выглядит на настоящем мп-40. На фото настоящих, кстати, или я не вижу, или действительно нет столько клейм, как на схеме клеймения.
click for enlarge 500 X 334  33,4 Kb picture
click for enlarge 633 X 312  29,4 Kb picture
click for enlarge 400 X 167  17,5 Kb picture
click for enlarge 400 X 198  27,7 Kb picture
click for enlarge 400 X 182  24,0 Kb picture
