ZyN
11-12-2007 02:11
Даже не представляю, куда написать эту тему... Написал сюда...
С того момента, как я начал интересоваться оружием, я интересовался и пулями. Облазил много чего. И про идеальные пули читал, и про изготовление... Только излотовление отливкой, а матрици, настолько сложные, что кажется, люди специально пытались их усложнить. А про штамповку, точнее как это сделать самому, нет. До последнего момента мучился, думал типа: " Это долго, это трудно, времени нет..."
В конце-концов решился...
С начала я пытался подобрать металл для матрицы, но поняв, что я ничего не найду ( да и не знаю что искать), решил взять в кач-ве заготовки болты. Разные болты...
Сложную матрицу не решился делать, в первые занимаясь такими делами(по металлу).

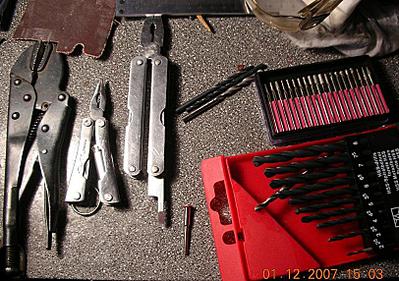

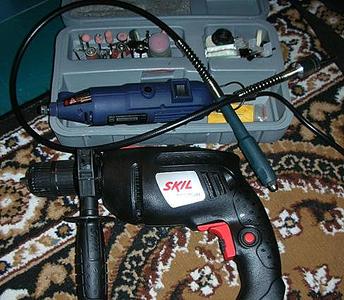

Тем более не имея должного арсенала инструментов. Но даже простые матрицы были достаточно сложны... Я решил максимально упростить конструкцию, просверлив дырку сверлом 4,3 мм в куске болта диам. 11мм, и в качестве пуансонов использовать тупо гвозди. Дырка получилась нормального диаметра, правда кривая, и почему-то 4,4 мм, да ещё и с грубой внутренней поверхностью, ибо обороты маленькие. Решил полировать... Отполировал..., дырка получилась 4,5 мм. О-о-о!!! Эврика!!! - подумал я, но мои надежды не оправдались... Потом решил делать пуансоны. Подходящих гвоздей небуло, но были дюбели, как раз 4,6 мм. О-о-о!!! Крута!!! - подумал я, пока не начал обработку пуансонов... После 3-х движений супер острая и крепкая пила по металлу стала ровной, как нож для масла. Но-о-о я не отчаялся, и взял шлифмашинку с могучими образивными отрезными дисками - дело пошло! Токарную обработку я производил, именно производил, на, закреплённой в тисках, дрели.( кстати быстро придумал). Вот так примерно:
click for enlarge 812 X 572 105.6 Kb picture
click for enlarge 488 X 425  44.8 Kb picture
click for enlarge 781 X 587  84.0 Kb picture

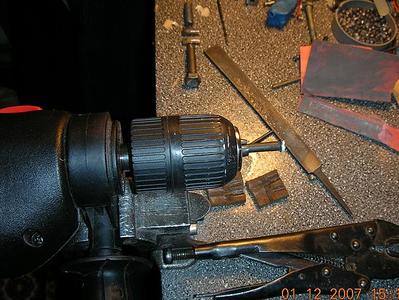

Если чесно, то я просто за%балсо обтачивать, эти, грёбаные, дюбели... В кач-ве резцов (фрез) использовалось: свёрла, канцелярский нож, наждак, образив, набор напильнигов, набор шкурок, набор олмазных фрез... В конце концов для этого дела были взяты плоский мелкий напильник, шкурки ( 2, 4) и канц нож. Насчёт ножа не удивляйтесь, просто прочность лезвия позволяет не только снять фаски, но, даже, и продырявить дырку, в дюбиле.
После изготовления, тупо, металлических палок, с плоскими концами, йа попробовал отпрессовать первую пулю. Прессовал в тисках. Скорее это была не пуля, а свинцовая болванка, с большим количеством облоя по краям. Но я получил результат, а значит двигался в каком-то направлении! Дальше уже попытался сделать сложные пуансоны, к тому моменту я уже нашёл гвоздь, почти идеально подходящий, т.к. из дюбеля ни х..., ну в прочем вы поняли

Когда я получил нечто похожее на пулю, я решил стрельнуть. Стрельнул. Плохо. Дальше решил положить побольше свинца..., Пуля даже не вылетела: Бли-и-ин-н, Думаю, не получилось. Думал так день, не выдержал. Прогнал пулю по стволу ( очень туго ), нарезал, сделал новую юбку, смазал силиконовым маслом. Каково же было моё удивление, когда по хрону, из 53 ижа, пуля 0,84 грамма полетела на 104 мыса, когда Crosman Match летит 115. Я понял что не всё потеряно:

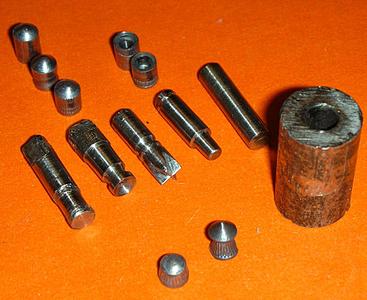

Вот моя первая попытка:
click for enlarge 985 X 805 102.5 Kb picture
Забросив это дело на неделю, я опять стал думать. Как же сделать сложную матрицу??? Решил тоже упростить до нельзя.
В кач-ве материала изготовления 'половинок' матрицы было решено взять болт 8 мм.
Почти 3 часа жужжания шлифмашинки, и необтесанные половинки готовы. Потом была часовая шлифовка соприкасающихся частей, где я заработал травму: аж 4 волдыря на трёх пальцах:
click for enlarge 410 X 370  15.8 Kb picture

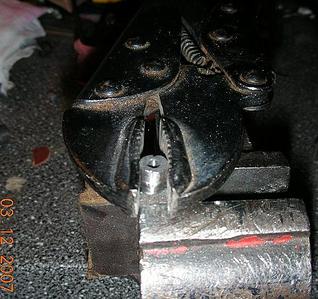

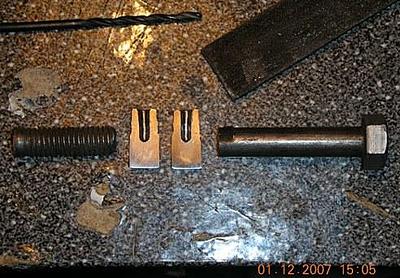

Наконец-то отшлифовал, хотя хотел ждать неделю, пока заживут пальцы, но не выдержал и приступил к работе через 3 дня... Сначала думал обработать до круга внешнюю сторону, но потом понял что нет: на моей заготовке не было фиксатора - половинки крутились друг относительно друга: Тогда я решил просверлить, сначала, отверстие в 2 мм диам.
click for enlarge 492 X 342  41.1 Kb picture

click for enlarge 579 X 545  58.7 Kb picture

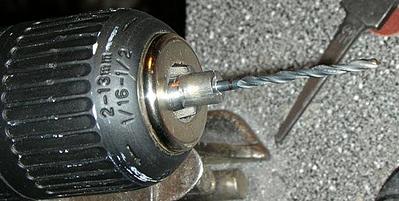

Потом нехитро закрепив заготовки в патроне дрели, начал обтачивать. Получилось!!!

click for enlarge 421 X 638  64.1 Kb picture
click for enlarge 605 X 305  34.9 Kb picture
Теперь предстояло самое сложное: Просверлить и отшлифовать внутреннюю часть матрицы. Т.к почему-то, когда сверлишь моей дрелью, то диаметр дырки получается на 0,3 мм больше диаметра сверла Учёв это, я взял сверло не 4,3 , а 4,0 , но как на зло, дырка получилась именно 4,0 мм . До 4,3 не решил рассверливать, ибо боялся испортить 2 дня работы. Было решено растачивать (ЛЮДИ, не растачивайте, лучше осторожненько просверлите!!!!!).
Это было глупое решение. Во первых я убил на это почти 4 часа, Во вторых- стенки получились кривые( параболические). Но что-то исправлять было поздно.

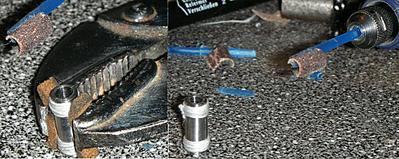

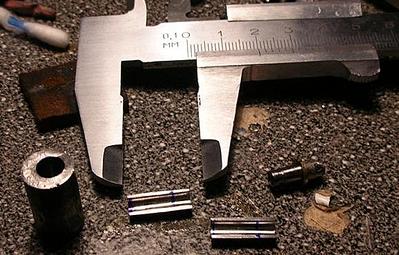

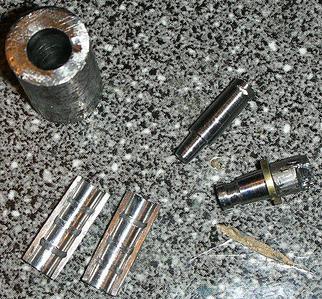

Решил доделать до конца: Долго растачивал отверстие в кожухе матрицы, пока половинки не встали 'как родные'. А потом, с помощью шлифмашинки и алмазных фрез сделал выемки под обтюрационные кольца.
click for enlarge 993 X 396  89.8 Kb picture
click for enlarge 578 X 369  46.6 Kb picture
click for enlarge 565 X 525 126.4 Kb picture
click for enlarge 753 X 776 113.9 Kb picture

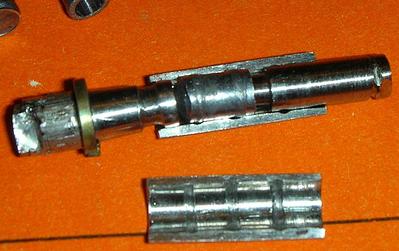

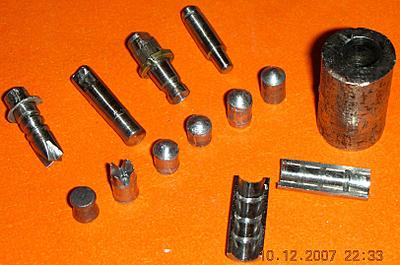

Опять первый блин комом - сделал кольцо слишком глубоким. Второе получилось лучше, но криво. Тогда я решил перевернуть половинки другой стороной внутрь, и проточить третью выемку. Фуууу, вроде чё-то вышло. Попробовал. Понравилось. Хоть матрица и кривая, но пули летят прилично.
click for enlarge 1622 X 1075 218.5 Kb picture
click for enlarge 1028 X 798  94.8 Kb picture
click for enlarge 786 X 495  56.1 Kb picture

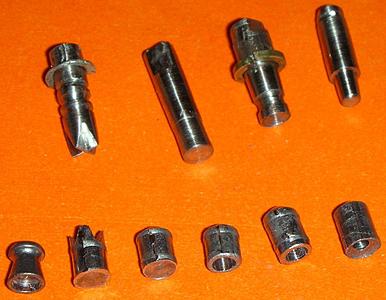

Вес пуль слева направо:
Crosman Match - 0,64 г
Гарпун - 0,93 г
Цельная - 0,98 г
Пустая короткая - 0,68 Г
Пустая длинная - 0,86 г
Пуля из старой матрицы, для сравнения.

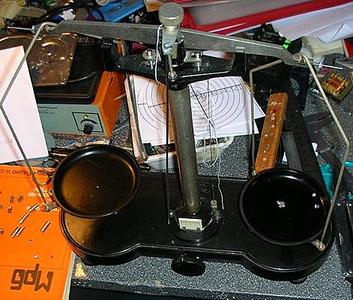

Мерял вот етими весами.В кач-ве гирек использовал колпачки, предварительно взвешанные на электронных весах ( 0,27 г )
click for enlarge 471 X 400  40.6 Kb picture

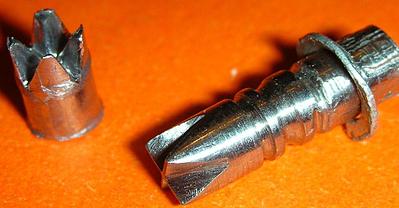

Кстати, обратите внимание вот на эту пулю:

click for enlarge 1077 X 561  73.2 Kb picture
Это был чистый эксперимент....
С начала это задумывалось, как острыми концами назад( типа стабилизация). Но потом, я ее пульнул шипами вперёд... Оказалось, что при попадании в "тело", острые концы расклинивает, и это получается не что иное как гарпун!!!
Для пострелушек взял 5-ю слева...

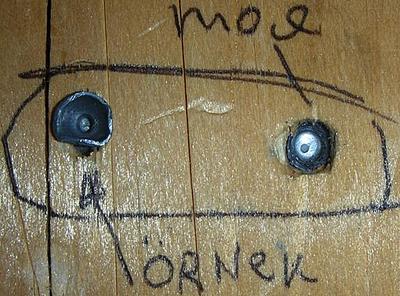

А когда я попробовал на пробивную способность собственную пулю: Это было классно.
click for enlarge 574 X 425  52.7 Kb picture
Пуля диной 6 мм вошла в доску на не знаю сколько, но от жопки до поверхности деревяшки было 2,5 мм, когда пуля "ORNEK" поинт торчала из деревяшки на 1 мм.
По стрелял. Крута!!! Я удивился, когда увидел, что мои пули летают кучнее "ORNEK" поинт, и также как Crosman Match. Т.е. мои пули могут составить конкуренцию мировому бренду
Но я не понял почему. Может кто из знатоков объяснит?

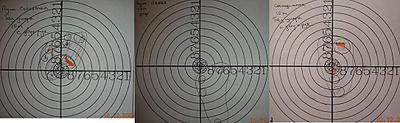

Вот результаты отстрела из иж 53 М :
click for enlarge 1086 X 334  68.7 Kb picture
Стрелял 4-й с леваа пулей.

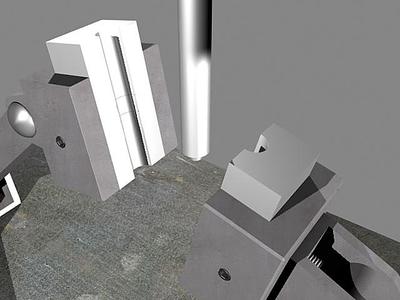

Сейчас я думаю пока остыть чуть-чуть, да и времени нет - СЕССИЯ. Потом думаю забацать вот такую штуку дрюку:
click for enlarge 1063 X 428  44.6 Kb picture
click for enlarge 1243 X 477  40.9 Kb picture
click for enlarge 640 X 480  11.3 Kb picture
click for enlarge 640 X 480  13.1 Kb picture
click for enlarge 640 X 480  27.1 Kb picture
Правда, инструменты нужны нехилые...

Ну вот и фсё пока. Кстати, матрицу простыю я делал ( в перещёте на часы) 12 часов, а сложную 27 часов. Ежели кто захочет, то может попытаться ИМХО такие инструменты должны быть у каждого, уважающего себя мужчины с руками, ну кроме шлифмашинки.
Шлишмашинка - всему голова. Пол работы ей делал.

Делитесь своими идеями!!!11


Demonos
11-12-2007 03:18
Ну не шлифмашинка, она иначе выглядит, а тягостное подобие Дремеля от фирмы Ferm?
Давай фотки пули, пули после отстрела, пули с показателями хрона или маятника, кучу серий на 15, 25, 50м. Вот тогда мы либо преклоним колено, либо выскажемся иначе.
Работа сделана. Работа должна заслужить оценку!

gnom
11-12-2007 04:15
С одной стороны конечно похвально, работа проделана большая.
Но увы малорезультативная. Для ИЖ53 такие пульки может сгодятся ввиду его малой энергетики и то только для плинка. Если же стрелять ими из чего то посерьезнее и не на несколько метров, то ничего хорошего не получится. Пульки делаются с точностью до 2 знака после запятой по диаметру и по массе и десяточные допуски на шлифовку тут не прокатят...
ZyN
11-12-2007 16:45
Извините, что не выложил картинки сразу, просто у меня с инетом проблемы - вчера ночью отрубили... Но щас вроде все ОК.
pioner9
11-12-2007 17:06
Я от скуки тоже поделываю, для дедовского ассортимент не велик.
Закладываю свинцовый пруток в аппаратик (когда то здесь на форуме чертежик находил его), сверху шток и весь аппаратик под ручной пресс.

click for enlarge 827 X 388 187.9 Kb picture
Demonos
11-12-2007 19:19
Хотел удалить свой пост, но не буду. Теперь видно - работа охрененная. Надо бы отстрелять из серьёзного оружия.
ZyN
11-12-2007 21:49
quote:
Закладываю свинцовый пруток в аппаратик (когда то здесь на форуме чертежик находил его), сверху шток и весь аппаратик под ручной пресс.

А можно фоту ручного пресса, и как происходит само "давление", интересно посмотреть. А то по фотам не понятно.Есть ли у вашей разработки канавки под обтюрацию, или же вы делаете юбки? Спасибо заранее.

ZyN
11-12-2007 21:55
quote:
Теперь видно - работа охрененная. Надо бы отстрелять из серьёзного оружия.

Спасибо на добром слове...
Пострелать из чего-то по серьёзнее получится, наверное, только летом. Когда куплю ( надеюсь на Диану денёг хватит...), а то в нашем маленьком городке искать кого-то не вариант, Был тир и тот закрыли...
ZyN
11-12-2007 22:01
quote:
Ну не шлифмашинка, она иначе выглядит, а тягостное подобие Дремеля от фирмы Ferm?

Что такое Дремель - не знаю. У этого аппарата 15-35 тыс оборотов.

Большой выбор пневматики
Пули пневматические DS 4,5 мм 0,75 грамма (200 шт.)
Пули пневматические DS 4,5 мм 0,75 грамма (360 шт.)
Пули пневматические JSB Exact beast diabolo 1,05 грамма (250 шт.)

ober
11-12-2007 22:07
делай досылатели на иж61. Продавай. А выручку трать на заводские качественные пули. Твою энергию бы в мирных целях... Но за проделанную работу - уважаю

ZyN
11-12-2007 22:26
quote:
делай досылатели на иж61

Можно чертёжек и допуски. За предложение спасибо и за похвалу
ober
11-12-2007 23:04
http://forum.guns.ru/forummessage/24/241620.html - чертежи. Это для примера я упомянул досылатель (что его делать-то?). Есть станок - делай коробку на крыса. Оторвут с руками Можно задники металлические. Модеры. Да мало ли что

Demonos
11-12-2007 23:24
quote:
Что такое Дремель - не знаю. У этого аппарата 15-35 тыс оборотов.

Хотя бы здесь. http://www.dremeleurope.com/ru/ru/start/index.html
http://www.220-volt.ru/catalog/item/19149
http://www.220-volt.ru/a0/ru/index.thtml?b=DREMEL&p=0 Многофункциональный инструмент. Название теперь такое же нарицательное, как и любой копировальный аппарат мы называем "ксероксом", хоть к фирме Xerox он отношения может и не иметь.
К нему продаются также насадки а ля ручной фрезер, сверильный станок, лобзик, дисковая пила, угловая шлифмашинка... Навесное оборудование из сотни наименований. Конечно недёшев, но ахринительно надёжен и бесподобно мощный.

VictOr358
12-12-2007 12:22
Знаешь, ничего... АБСОЛЮТНО НИЧЕГО личного, но вспомниласть поговорка...
"*банутым нет покоя, *удакам дорога в космос!" =) Ничего личного, честно! И обидеть не пытаюсь! Опять-же честно! =)
Но зачем пытаться мутить собственные пеллеты в 4.5 калибре?!
Я понимаю, 6.35...
ZyN
12-12-2007 01:16
quote:
Знаешь, ничего... АБСОЛЮТНО НИЧЕГО личного, но вспомниласть поговорка...
"*банутым нет покоя, *удакам дорога в космос!" =) Ничего личного, честно! И обидеть не пытаюсь! Опять-же честно! =)
Но зачем пытаться мутить собственные пеллеты в 4.5 калибре?!
Я понимаю, 6.35...


Отвечу: Я уважаю чужое мнение... Но я приследую, наверное, не те цели о которых вы подумали... Мне важно именно попробовать( для опыта ), к тому же, мало кто пытался сделать пули таким образом, тем более в таком калибре.
Я, лично я калибр 6,35 не понимаю ( может недорос?...), если хочешЬ помощьнее 4,5 мм - возьми 5,6, ежели ещё мощьнее - 9 мм. А 6,35 (как в поговорке) " нев п%зду, не в красную армию"... Может я потом и буду делать в каких-нибудь других калибрах, но наверное это будет 5,6 или 9 мм.
Вы скажете: " да, зачем? итак пулями весь рынок завален...", но скажите мне, Вы считаете эти пули идеальными ( наверное всётаки нет). Скорее всего эти пули расчитаны на массы, а не на определённые виды винтовок и темболее людей... Поэтому я буду пытаться как можно ближе подойти к идеалу... Конечно это получится не с первой и даже не с 5 попытки, но ведь если будет отдача и цель, то на это можно будет потратить время.. нетак ли?
ZyN
12-12-2007 01:24
quote:
Это для примера я упомянул досылатель (что его делать-то?). Есть станок - делай коробку на крыса. Оторвут с руками Можно задники металлические. Модеры. Да мало ли что

Спасибо за чертежи, но насчет станка... Я же написал, что обтачивал пуансоны в патроне дрели. Этим летом, я планирую (если денег хватит) купить мини токарный станок и может быть мини фрезерный... Вот тогда можно будет делать что угодно... а пока... жаль...
ZyN
12-12-2007 01:33
quote:
Хотя бы здесь. http://www.dremeleurope.com/ru/ru/start/index.html http://www.220-volt.ru/catalog/item/19149 http://www.220-volt.ru/a0/ru/index.thtml?b=DREMEL&p=0 Многофункциональный инструмент. Название теперь такое же нарицательное, как и любой копировальный аппарат мы называем "ксероксом", хоть к фирме Xerox он отношения может и не иметь.
К нему продаются также насадки а ля ручной фрезер, сверильный станок, лобзик, дисковая пила, угловая шлифмашинка... Навесное оборудование из сотни наименований. Конечно недёшев, но ахринительно надёжен и бесподобно мощный.


Класное оборудование. Особенно понравился лобзиковый стол.
ZAZ
12-12-2007 02:28
quote:
Вы скажете: " да, зачем? итак пулями весь рынок завален...",
скажу "да" нужно только к своему девайсу подобрать нужное. За проделанную работу, уважение! Но в этой работе почти все не имеет смысла. Кустарное изготовление не даст той точности которая необходима. А если стрелять нечем, то мне кажется банальная свинцовая дробь не уступит самодельной пульке. Проходил, пробовал, знаю(было такое время когда кроме колпачков больше ничего небыло, да и те в тире покупались поштучно, по 3 копейки). Воспользуйся советом уважаемого Обера и не трать свою энергию понапрасну и не в том направлении. С уважением.
ZyN
12-12-2007 13:37
quote:
А если стрелять нечем, то мне кажется банальная свинцовая дробь не уступит самодельной пульке.

Правильно говорите!!!Но я уже потратил время, и результат как видите какой-то есть...Я и сам понимаю, что это ерунда, но ведь попытка не пытка. А за время небеспокойтесь, я всеравно не знал чем заняться... У меня есть ещё несколько стоящих идей... на них и буду тратить время...

Gaydamak
12-12-2007 14:02
Молодец! И не слушай про кустарное производство! Вон компы Макинтош вооще в гараже собирали!
Pioner9. А чертежик не сохранился?
