SHTIRLITZ
29-09-2009 10:11
Для тех, у кого нет доступа к сварке чтобы наварить сзади брусок на магазин МР-656 (см. тему по апгрейду) предлагается описанное ниже решение.

Понадобятся следующие детали:
1. Оригинальный магазин ТТ (а именно корпус и пятка), можно макет со спиленными губами - они все равно не понадобятся;
2. Родной корпус клапана МР-656 в сборе с клапаном.
3. Родной обтюратор
Детали дорабатываются - в корпусе магазина пилятся окна, корпус клапана опиливается снизу с боков по 0,5 мм, обтюратор обтачивается по наружному диаметру до 10,5мм.
URL=http://forum.guns.ru/forums/icons/forum_pictures/002553/2553535.jpg] click for enlarge 1607 X 960 108,1 Kb picture [/URL]


Изготавливаются новые детали:
1. Вкладыш нижний;
2. Вкладыш верхний;
3. Винт поджима;
4. Трубка - накопитель для шаров;
5. Толкатель;
6. Винт - заглушка;
7. Колечко с резьбой М6;
8. Стержень с кольцом и резьбой М3.
click for enlarge 1412 X 1223 176,3 Kb picture

Все это собирается и получается следующее:
click for enlarge 1920 X 755 83,2 Kb picture

В трубку вставляется подаватель с пружиной, все это фиксируется резьбовым колечком.

Зарядка производится следующим образом:
- Открывается пятка магазина (она держится за счет трения), появляется доступ к винту поджима и винту-заглушке накопителя.
- Вставляем баллон, затягиваем винт поджима.
- Откручиваем заглушку, вставляем стержень с резьбой, вворачиваем его в подаватель (2 оборота).
- Оттягиваем подаватель вниз за стержень, засыпаем шарики.
- Отворачиваем стержень, ставим назад заглушку.
- Ставим пятку назад.

Все, узел накопителя герметичен, магазин готов к бою.


click for enlarge 1920 X 682 74,6 Kb picture click for enlarge 1920 X 692 64,6 Kb picture
click for enlarge 1920 X 623 55,2 Kb picture
click for enlarge 1280 X 1265 74,6 Kb picture click for enlarge 1920 X 1242 81,1 Kb picture
click for enlarge 1920 X 839 75,3 Kb picture click for enlarge 1920 X 1189 99,6 Kb picture

gosha-kun
29-09-2009 11:27
Н-да. Браво - других слов нет.
А ведь именно это и должен был бы делать завод вместо того недоразумения, которое он делает под видом магазина.
Basf_emtec
29-09-2009 12:02
Уважаемый SHTIRLITZ! а можете поделиться размерами-чертежами?
SHTIRLITZ
29-09-2009 12:07
Сразу извинюсь за плохие фотографии, но кроме как телефоном снимать нечем

Плюсы (какие я вижу):
1. Магазин не болтается, головка соосна со стволом;
2. Магазин вставляется так же, как оригинальный от ТТ;
3. Нижняя часть полностью идентична оригинальному магазину;
4. Загерметизирован узел подачи шаров.
5. Взаимозаменяемость с обычным магазином.
6. Увеличеная емкость магазина (до 17 шаров)

Минусы:
1. Относительно сложная процедура загрузки шаров;
2. Поскольку стопор, описанный мною ранее http://forum.guns.ru/forummessage/24/455206.html , пришлось демонтировать, пропала блокировка СК при опустошении накопителя.

Просьба к участникам форума помочь с разработкой узла фиксации пятки (за штатный паз). А то "на натяге" как-то несерьезно. Так же хотелось бы услышать идеи по использованию пустого места за баллоном.
Пока в голову приходит только засунуть туда пенальчик с протиркой, или поставит пружину с толкателем, которая бы выбрасывала магазин из пистолета при нажатии кнопки фиксатора.

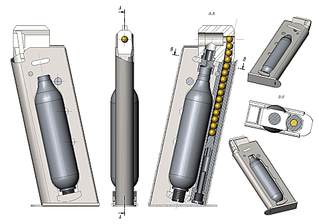

click for enlarge 1920 X 1347 200,9 Kb picture

Basf_emtec
29-09-2009 12:34
Чертеж просто замечательный!
Размеры бы проточек и дополнительных деталей узнать...
лоуренс
29-09-2009 13:09
Зачет! Отличная идея.
Bbbb
29-09-2009 14:02
+1
теперь можно и подумать над покупкой 656-го )
ЕгорКА-74
29-09-2009 16:43
молодец!вещь зачётная.
schmidt
29-09-2009 18:41
Здорово получилось!
Бросаю пилить недоваренный родной магазин и делаю такой же.
Потом и на 654-й.

На счет зарядки: Где-то упоминалось, что вместо оттягивания подавателя стержнем, можно использовать леску/тросик прикрепленные к низу подавателя. Отверстие, чтоб продеть тросик сверлится внизу трубки. Можно еще так попробовать сделать.

♥ Сегодня: закажи на сумму от 1900 руб. и получи скидку 10%! Промокод: 41QS8 ♥

Подставки под кружку

Магниты

Коврики для мыши

Планшеты

AAK.177
29-09-2009 19:12
...а вытянутый после зарядки тросик спрятать как раз в свободном месте за баллоном...
schmidt
29-09-2009 19:52
Да он и между баллоном и трубкой поместится. Со стандартным магазине так было сделано. Вспомнить бы еще, кем и где это было написано.
Проц
29-09-2009 19:55
+1000 Шикарная идея!
MT_L1
29-09-2009 20:19
Штирлиц и тут выделился. Зачет. А как дела с юнкером?
SHTIRLITZ
29-09-2009 20:34
quote:
Originally posted by schmidt:
На счет зарядки: Где-то упоминалось, что вместо оттягивания подавателя стержнем, можно использовать леску/тросик прикрепленные к низу подавателя. Отверстие, чтоб продеть тросик сверлится внизу трубки. Можно еще так попробовать сделать.

Можно попробовать. Такая мысль изначально вертелась в голове. Только вместо лески цепочка видется. Хотя... хрен знает, что лучше...

А стержень с протирочной насадкой хорошо смотрится на месте щтатной протирки в кобуре:
click for enlarge 1920 X 785 71,4 Kb picture

SHTIRLITZ
29-09-2009 20:36
quote:
Originally posted by AAK.177:
...а вытянутый после зарядки тросик спрятать как раз в свободном месте за баллоном...

Прорисовывал этот вариант... Пока места не хватает - тросик перегибать и клинить будет с большой долей вероятности.

SHTIRLITZ
29-09-2009 20:42
quote:
Originally posted by MT_L1:
Штирлиц и тут выделился. Зачет. А как дела с юнкером?

Ну я же объяснял уже - нету у меня теперь доступной токарки-фрезеровки...
Кстати, все вышеуказаные детали делались на коленке - наждак, ножовка, напильники, дрель и китайский FCT-160.... Исключение составляет лишь трубка - заказал на заводе через знакомых.

ЮрБор
30-09-2009 12:44
Дима, молодец! Действительно, взял бы твою конструкцию Ижмех на вооружение, т.е. на изготовление, серийное! А графика до чего наглядная! + 1000!

gosha-kun
30-09-2009 12:46
quote:
Originally posted by ЮрБор:

Действительно, взял бы твою конструкцию Ижмех на вооружение, т.е. на изготовление, серийное!



А им зачем? Делают как проще. А уродовать вещь всегда проще. Гном их лет унцать уже рацухами по МР бомбардирует, а толку...
Basf_emtec
07-10-2009 17:20
Дима!!!

Побалуйте же нас размерами на чертеже...

ЕгорКА-74
07-10-2009 20:57
добрый вечер!
можно по порядку, что и как делал?
спасибо.
