Источник : Hämmerli 450
Страницы:  [1]
lonish
06-12-2011 04:40
Hämmerli - швейцарская компания, основанная Johann Ulrich Hämmerli в 1863 году. Hämmerli начала с выпуска компонентов огнестрельного оружия (в частности стволов) для швейцарской армии. Впоследствии компания стала известной как производитель высокоточных стволов и огнестрельного оружия. В 1950 году Hämmerli начала производство олимпийских винтовок, которые получились настолько удачными, что выигрывали золотые медали четыре олимпиады подряд. Сейчас бренд Hämmerli принадлежит Carl Walther GmbH

Думаю, достаточно об истории Hämmerli, все это можно прочитать здесь: http://en.wikipedia.org/wiki/H%C3%A4mmerli , вернемся лучше к винтовке.

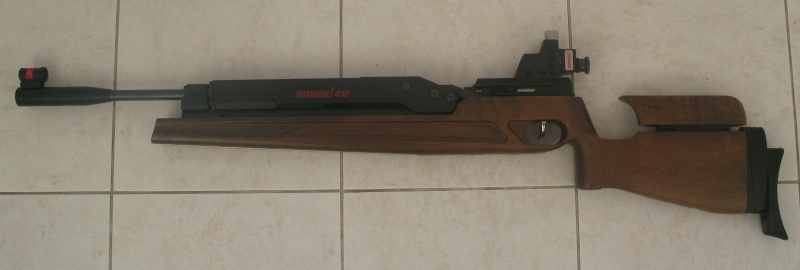

Общий вид винтовки:

800 x 270

Тип - компрессионная
Калибр - 4,5 мм
Длина - 1100 мм
Высота без диоптра - 200 мм
Ширина - 52 мм
Вес - 4,45 кг
Длина ствола - 495 мм
Длина прицельной линии - 780-840 мм
Длина рычага взвода - 330 мм
Усилия на ричази взвода:
- Подъем рычага (накачка большим поршнем) - 5 кг
- Опускание рычага ("дожим" малым поршнем) - 4 кг
Давление - 65 бар
Скорость вылета пули - 170 м / c

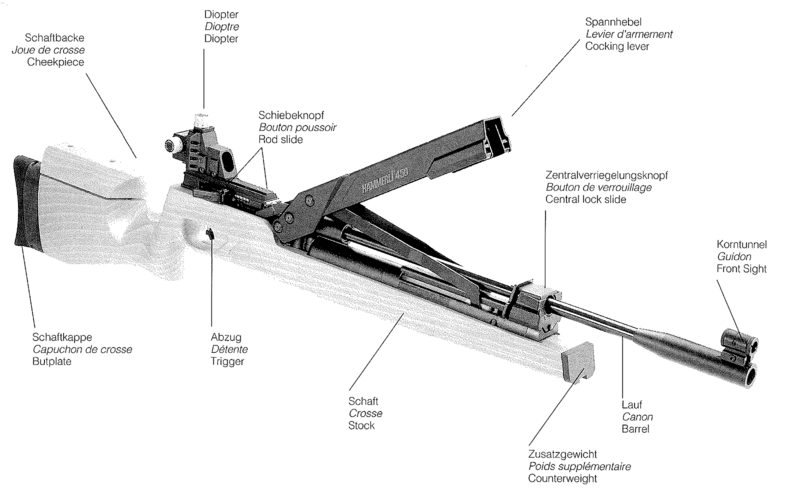

Основные детали

click for enlarge 1600 X 994 718,2 Kb picture

Интересна винтовка в первую очередь тем, что накачка происходит в два этапа - сначала, при движении рычага вверх, большой поршень накачивает воздух, а затем, при движении рычага вниз, малый поршень дожимает воздух до необходимого давления - напоминает работу насосов высокого давления.

Выглядит это следующим образом:

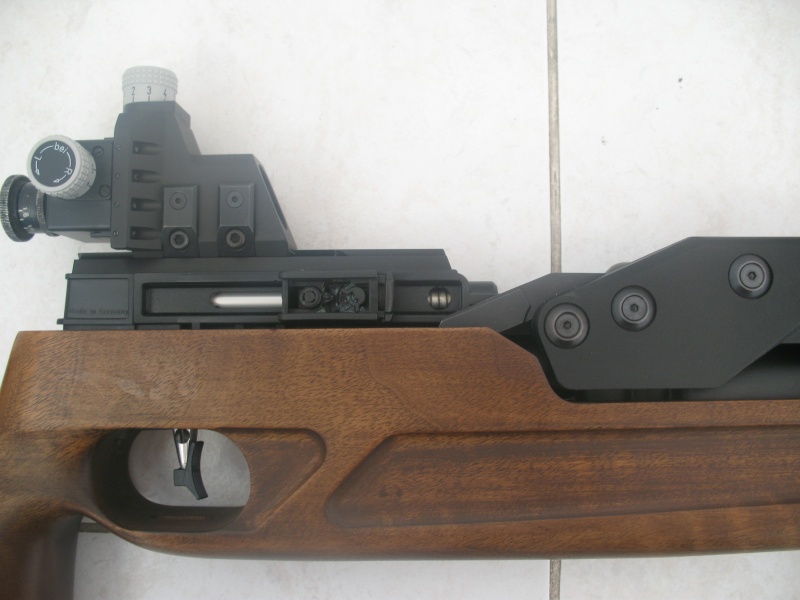

1. Нажимаем клавишу блокировки рычага взвода (это же движение взводит спусковой механизм)

800 x 600

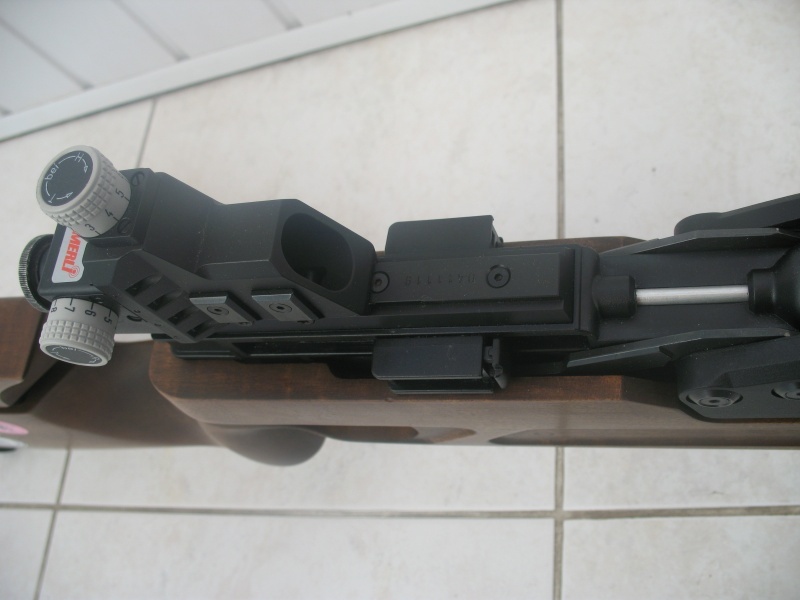

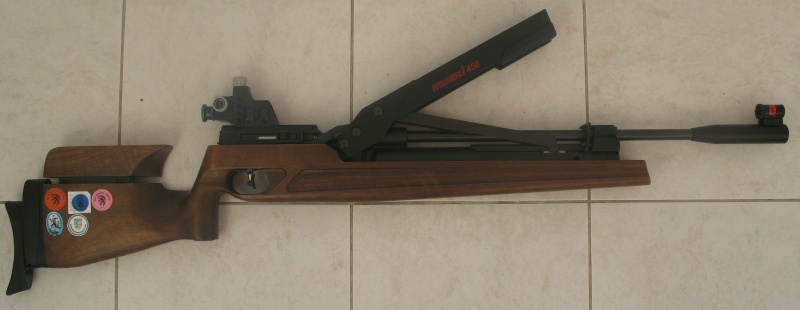

2. Накачиваем воздух - поднимаем рычаг взвода вверх и опускаем вниз (при движении вверх рычаг взвода разблокирует замок досылателя и досылатель под действием пружины открывается)

800 x 310

800 x 600

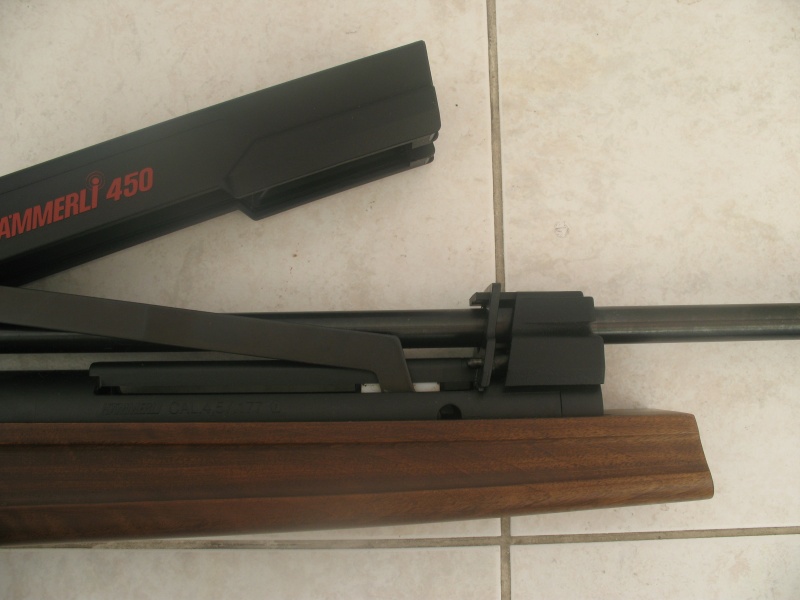

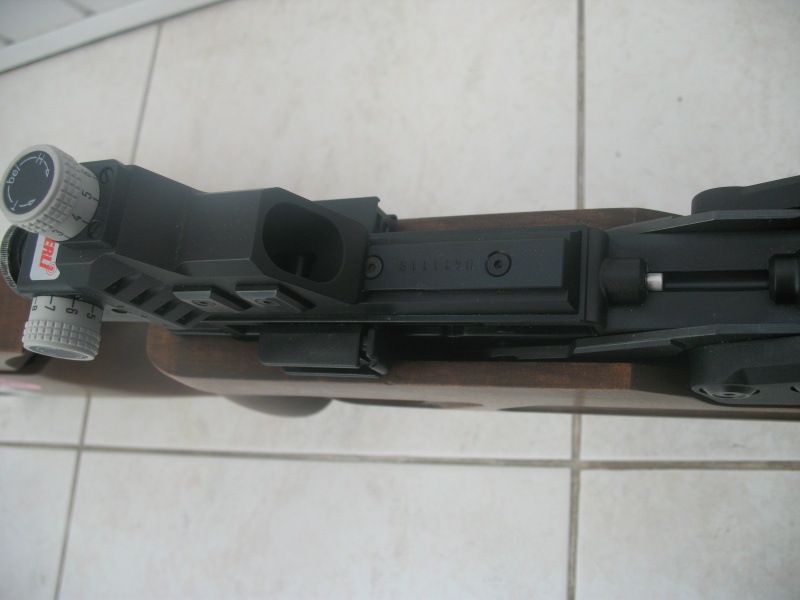

3. Кладем пулю в лоток и закрываем досылатель - винтовка готова к выстрелу

800 x 600

800 x 600

Иллюстрация процесса из документации Hämmerli

click for enlarge 1600 X 409 1023,2 Kb picture

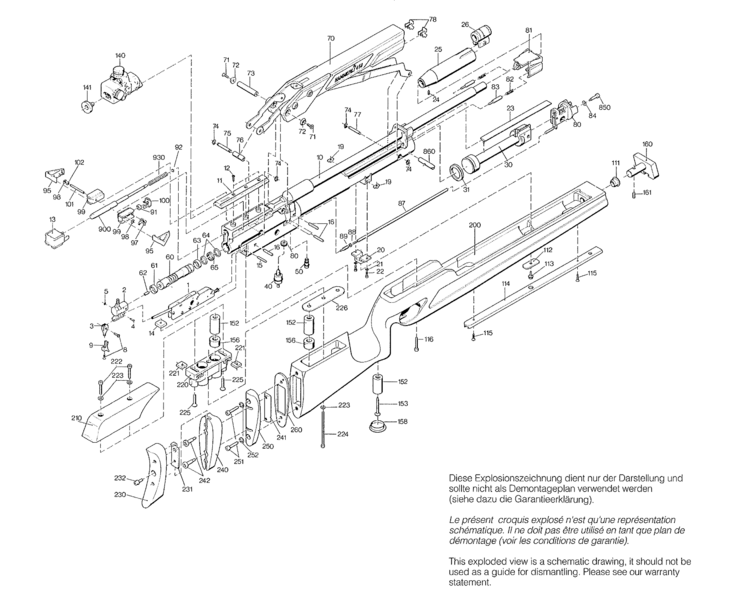

Взрыв-схема винтовки

click for enlarge 1600 X 1316 562,0 Kb picture

Схема работы механизма накачки Hämmerli 450 наглядно иллюстрирована у наших польских коллег - http://airguns.budu.pl/showme2.php?str=arsenal/hammerli_hammerli

Там же можно посмотреть дополнительные фотографии и прочитать об экспериментах по переводу винтовки в мультикомпрессионку - конструктив винтовки это позволяет, причем, практически без вмешательства в схему.

Mixamarket
06-12-2011 23:56
Спасибо за обзор...вернусь в РФ и воткну в Навигатор
Kachan
07-12-2011 17:19
гуглю по поводу этой винтовки достаточно долго - так как прикупил такую же. Сплошь и рядом натыкаюсь на проблему, что у 99% владельцев винтовка стравливает воздух в конце 1 фазы накачки. Вроде как сошлись, что виновата деталь 80 - похоже "седло" выпускного клапана.

Только вот внятного решения никто так и не предлагает - все сводится к "осылаем на Вальтер, башляем 250-300 евро, получаем струляющий винт", типично буржуйский подход

lonish C такой проблемой не сталкивались? Детали 40, 50 и 80 на предмет инспекции или замены резинок не вытаскивали? Держатся они, похоже, на сухариках:
click for enlarge 960 X 540 77,6 Kb picture

кстати, ложи бывают двух видов - темная (вроде покруче ), как на фотах ТС, и светлая (попроще ):
click for enlarge 800 X 246 42,3 Kb picture

мануал:
Haemmerlimlg450.pdf

lonish
08-12-2011 01:02
Темное ложе - орех, светлое - точно не знаю, но по фотках более похоже на бук. Кроме того очень похоже, что светлое ложе симметричное - подходит и правшам и левшам, в то время как темное - только "правое".

Детали 40, 50 и 80 осматривал и разбирал - резинки подобрать не проблема - по крайней мере у нас есть фирмы, которые подобрали все необходимые размеры. Возможно проблема именно в седле клапана (деталь 80) - деталь изготовлена ​​из матрериала, очень похожего на полиуретан и, вероятно, может изнашиваться.

Сейчас винтовка хорошо держит давление - по крайней мере за 20-25 минут скорость не изменилась.

Kachan
08-12-2011 05:21
quote:
Детали 40, 50 и 80 осматривал и разбирал - резинки подобрать не проблема - по крайней мере у нас есть фирмы, которые подобрали все необходимые размеры. Возможно проблема именно в седле клапана (деталь 80) - деталь изготовлена ​​из матрериала, очень похожего на полиуретан и, вероятно, может изнашиваться.

золотой Вы мой человек!
с Вашего разрешения, когда винтовочка до меня доедет (в районе НГ) и если проблема себя проявит - я с Вами проконсультируюсь по разборке и их выниманию? т.к. по схеме мне не все очевидно

quote:
Сейчас винтовка хорошо держит давление - по крайней мере за 20-25 минут скорость не изменилась.

я так понял из описательной части проблемы (у кого она есть), воздух стравливается сразу, после подъема рычага в крайнее верхнее положение, а если уж он накачался и не стравил - то держится
на моей винтовки, по словам бывшего владельца это проявлялось 1 цикл из 5-6, потом проблема совсем ушла (седло обжалось?), но я готовлюсь ко всему

quote:
Кроме того очень похоже, что светлое ложе симметричное - подходит и правшам и левшам

точно так, симметричное

а что случилось у Вашей винтовки с треугольными "ушами" досылателя?

Walenok
08-12-2011 12:13
А где нибудь фотки внутреностей есть. И еще вопрос , "боевой клапан" у винтовки держится засчет давления в накопительной камере или его снизу деталь какая подпирает.
И по чем будет купить в России такой агрегат. Примерно.
