Очень малогабаритные станки


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Источник : Feinwerkbau 603
Страницы:  [1]  2
Grizlik
11-11-2007 22:49
Сегодня стал счастливым обладателем этого чуда немецких оружейников.
Винтовка мне досталась немного б/у шная, но в очень хорошем состоянии.
Feinwerkbau 603 это последняя, на сегодняшний день, модель знаменитой 600 серии компрессионных пневматических винтовок фирмы Вестингер и Альтенбургер. Хотя, конструктивно близкую ей PCP винтовку FWB P70, в матчевой версии, уже не выпускают, ее сейчас заменила винтока FWB 700, но компрессионная винтовка FWB 603 и FT версия винтовки FWB P70 FT выпускаются и в настоящее время.
(дополнение от автора: В 2008 году винтовка FWB-603 была снята с производства)

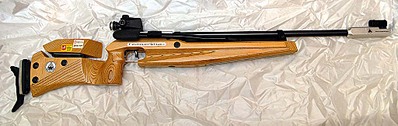

FWB-603
click for enlarge 1024 X 323 89.9 Kb picture

Винтовка FWB-603 построена по наиболее распространенной, для современных матчевых компрессионных винтовок, схеме с компрессором расположенным под стволом. Нарезной ствол находится внутри более длинного фальшствола, для увеличения прицельной линии винтовки и улучшения ее баланса. Ложе винтовки выполнено из ламината. Ствольная коробка с УСМ и цилиндром компрессора крепится к ложу четырьмя винтами. Винтовка комплектуется намушником увеличенного диаметра (22мм), сейчас резьба М22х0.5 мм стала в намушниках практически стандартом, хотя ранее наиболее часто применялись намушники с резьбой М18х0.5 мм.

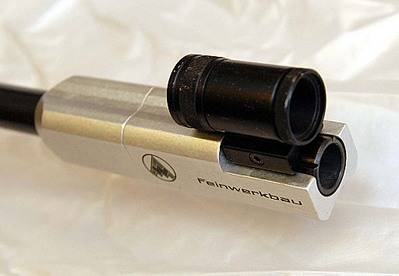

Намушник винтовки FWB-603
click for enlarge 1024 X 707 79.0 Kb picture

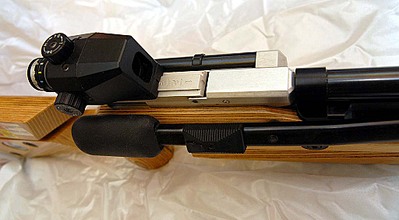

Винтовка FWB-603, в отличие от предыдущих моделей 600 серии, уже снабжена компенсатором отдачи от вылета пульки. Цилиндр компенсатора расположен слева сзади от узла запирания.
На фото он виден сверху за узлом запирания.

click for enlarge 1024 X 564 89.5 Kb picture

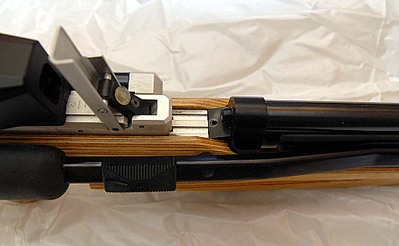

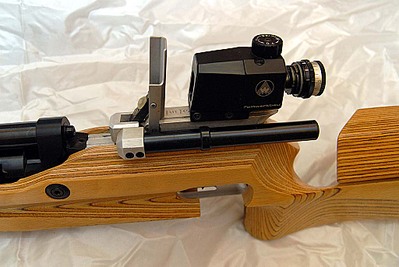

Любителей стрелять с оптикой, в стандартной версии винтовки, ждет большое разочарование. Сочлененный узел запирания, см. на фото, не дает установить на винтовку оптический прицел. Для установки оптики потребуется доработка узла запирания.

click for enlarge 1024 X 632 88.5 Kb picture

click for enlarge 1024 X 685 109.0 Kb picture

Но, т.к. кабана сейчас у нас уже почти не стреляют, для меня это не будет большим расстройством.
Винтовка дает стабильность скорости в пределах 1 м/с.
Тех. отстрел и прочие подробности будут позже.
Хотя, изначально покупал винтовку чисто для души и ностальгии, но постояв с ней сегодня на СКАТТе, впал в сомнения, пистолет пистолетом, но теперь и винтовку, скорее всего, забрасывать не буду.
603 Файен подошел мне и по балансу и чисто по ощущениям от тренировки, как будто винтовка была специально сделана для меня.

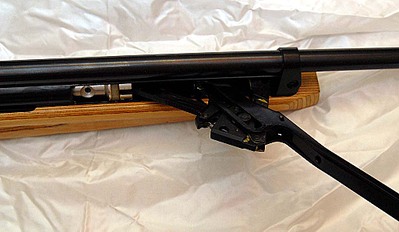

Степень износа винтовки очень маленькая. На механизме рычага взвода не повреждено воронение даже на роликах.

click for enlarge 1024 X 595 90.7 Kb picture

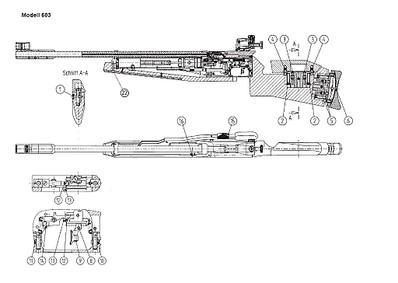

Схема устройства винтовки FWB-603 (скан из паспорта винтовки)
click for enlarge 1024 X 727 89.5 Kb picture

Вот ссылка на мануал к винтовке на сайте фирмы производителя
www.feinwerkbau.de/ceasy/modules/core/resources/usage.main.php5?id=151 -

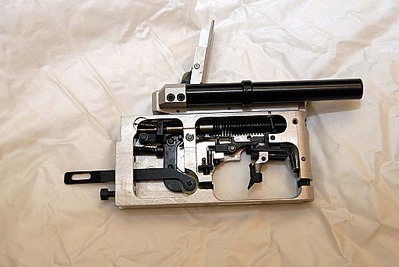

УСМ винтовки FWB-603 в сборе с узлом запирания и компенсатором.
click for enlarge 1024 X 685 101.5 Kb picture
Ударник и пружина такого типа ставились на первые серии винтовок FWB-603. Сейчас на винтовке стоит современный тип ударника и пружины.

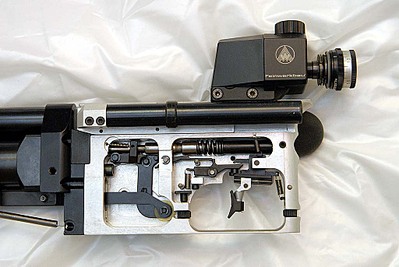

На фото ниже, показаны новый тип ударника и пружины.

click for enlarge 1024 X 685 111.3 Kb picture

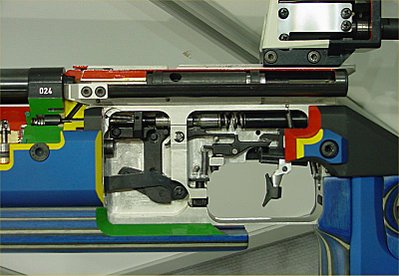

Для сравнения, вот внешний вид(на разрезе), УСМ винтовки FWB P70.
Фотография взята отсюда http://www.pilkguns.com/tenp/dp70.htm

click for enlarge 800 X 553 74.5 Kb picture

И еще, не щелкайте на такой винтовке вхолостую без взвода компрессора (т.е. без воздуха), хоть такая возможность и предусмотрена конструкцией.
К чему это приводит видно на фото ниже.
Следы эксплуатации винтовки предыдущим ее владельцем, много холостой тренировки и очень маленький боевой(с пулькой и взводом компрессора) настрел, т.к. все детали компрессора практически как новые.

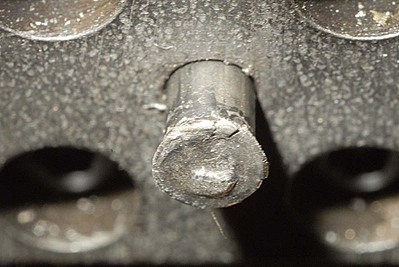

Макрофотография штока клапана
click for enlarge 1024 X 685 104.3 Kb picture

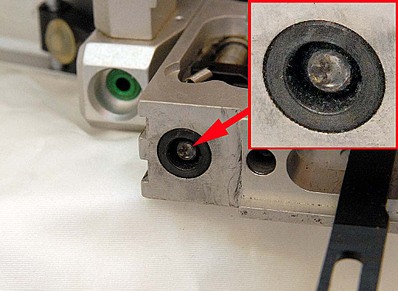

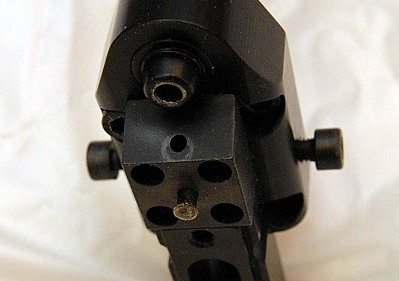

На штоке клапана есть явные следы наклепа и даже на ударнике есть небольшая неровная лунка.

click for enlarge 1024 X 747 121.0 Kb picture


click for enlarge 1024 X 721 87.5 Kb picture

На винтовке пришлось заменить шток клапана, ударник, и детали связанные с ударником, т.к. установленный ударник был нового типа.

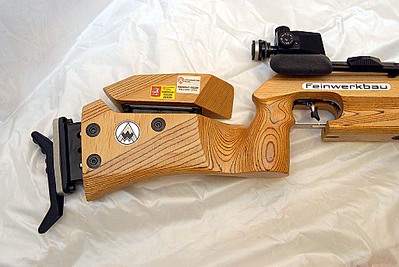

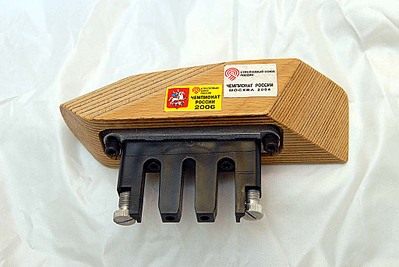

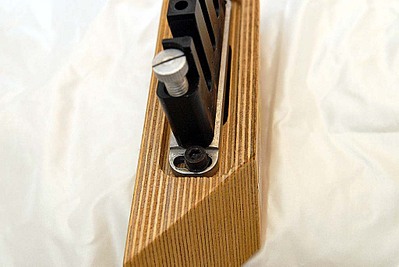

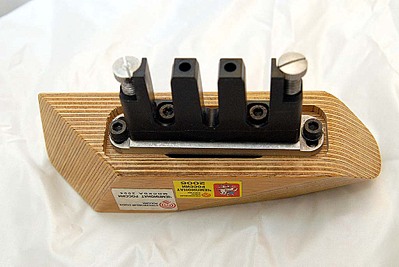

Как видно по фоткам, щека приклада может регулироваться вверх-вниз, наклоняться вперед или назад, сдвигаться вправо-влево, разворачиваться вокруг вертикальной оси и наклоняться вправо-влево вдоль продольной оси винтовки.
click for enlarge 1024 X 685 121.2 Kb picture
click for enlarge 1024 X 685 107.3 Kb picture
click for enlarge 1024 X 685 102.0 Kb picture
click for enlarge 1024 X 685 92.2 Kb picture

Mixamarket
11-11-2007 23:57
Поздравляю...каковы габариты и вес?
Grizlik
12-11-2007 12:01
quote:
Originally posted by Mixamarket:
Поздравляю...каковы габариты и вес?

Габариты и вес стандартные, т.к. ограничены в правилах соревнований.
http://www.westinger-altenburger.de/PDF/Datenblatt_Gewehre.pdf

Mixamarket
12-11-2007 12:06
Опа...почти пять кило...однако...
Grizlik
12-11-2007 12:10
quote:
Originally posted by Mixamarket:
Опа...почти пять кило...однако...

Гы, гы, матчевая пневматика она почти вся такая, только юниорские версии чуток полегче. А произвольные мелкашки вообще до 8 кг.

BlacKDeatH
12-11-2007 15:01
Да уж, действительно вещь!
Матчёвые компрессионки с боковым взводом более менее все одинаковые.
Довелось подержать и пострелять из Anschuetz 2002 SuperAir.
Остался очень доволен и приятно удивлён.
Стрелял по быстрому с упора на 25 метров, так там куча сразу что то около 7мм по центрам собралась.

Винтовка кстати уехала коллеге в Минск и со вчерашнего дня находится уже у него. Ждём обзора...

Pan_from_Kirshach
16-11-2007 23:33
а если не секрет, почем брали и через какие каналы? можно в пм...буду очень благодарен
gosha-kun
16-11-2007 23:42
Хороша "Маша"... Ждем замеров м/с.!
-=Leon=-
17-11-2007 13:35
"Ах, какая женщина, мне б такую..."!!!
Вот это взрослая пневматика, а не всякие пукалки для отстрела ворон

❅ Прямо сейчас: закажи на сумму от 2000 ₽ с 15% скидкой! Промокод: 2MS9 ❅

Сумки

Подставки под кружку

Подставки для ручек

Постеры

ycb1
17-11-2007 14:13
quote:
Originally posted by gosha-kun:
Хороша "Маша"... Ждем замеров м/с.!

Тут хороша куча,а м.с. не впечатлят\

Grizlik
18-11-2007 18:21
quote:
Originally posted by ycb1:

Тут хороша куча,а м.с. не впечатлят\



Вот, вот, я и сейчас могу сказать, скорость подходит к самой границе разрешенных пределов при <7.5Дж.

docentus
18-11-2007 18:42
Ыыыыыыыыыыы....Сжещу зубами.Красавица.
А насчёт скорости-это я так понял 10 метровая ыинтовка,ей 180 м\с за глаза хватает.Зато кучки ложит на ура.
Спуск-практически произведение исскуства(хы-хы вспомнились три с половиной детали спуска китайского винта )
ycb1
18-11-2007 19:24
Правильно понял.
gosha-kun
18-11-2007 19:39
quote:
Originally posted by ycb1:

Тут хороша куча,а м.с. не впечатлят\


Это понятно, винтовка-то типа и назначения Зуля, только еще лучше - но все равно ж интересно!

Grizlik
18-11-2007 19:44
quote:
Originally posted by gosha-kun:

Это понятно, винтовка-то типа и назначения Зуля, только еще лучше - но все равно ж интересно!



Вот клапан в ней поменяю, и тогда выложу табличку.
Тока сравнивать 603 Файен, даже с 550 Зулем (Haenel MLG-550) это как бы не совсем корректно, все же немного разных классов винтовки, хоть и та и другая матчевые. 603 Файен это винтовка высшего класса, она по точности не уступает и современным матчевым PCP винтовкам, но чуток уступая им по комфортности стрельбы (как и любая компрессионка) из-за необходимости смены изготовки перед каждым выстрелом, и затрата сил на перезарялку(взвод компрессора).

docentus
18-11-2007 20:01
Надульник на ней из алюминиевого сплава? Грузы какие-то на ствол имеются?
Grizlik
18-11-2007 20:17
quote:
Originally posted by docentus:
Надульник на ней из алюминиевого сплава? Грузы какие-то на ствол имеются?

То что вы назвали надульником и есть грузы (юниорская версия винтовки поставляется без них). Можно докупить и дополнительные грузы, если вдруг они понадобятся. Грузики фиксируются на фальшстволе зажимным винтиком и могут располагаться в любом удобном для стрелка месте (для регулировки баланса винтовки). В стандартной комплектации винтовки два наствольных грузика, на фотографии (в первом посте темы) они сдвинуты вместе. Фальшствол стальной. В прикладе есть специальное гнездо для грузов в 100 и 200 грамм.
Pan_from_Kirshach
18-11-2007 21:58
а не знаете где можно достать манжету на 550-й зуль? А то лежит одна в тире без дела...
извините за оффтоп
Grizlik
19-11-2007 12:14
quote:
Originally posted by Pan_from_Kirshach:
а не знаете где можно достать манжету на 550-й зуль? А то лежит одна в тире без дела...
извините за оффтоп


Увы, не знаю.

Air Shoot
20-11-2007 10:24
Тоже стрельнул из Аншутц 2002 в Минске....вещь.спуск вообще песня...а как пули летят вообще ..я в шоке.
