gnom
19-02-2010 02:41

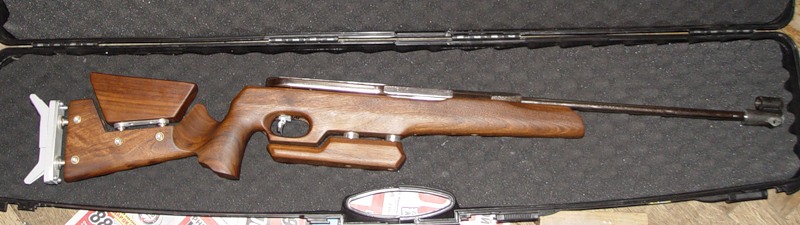

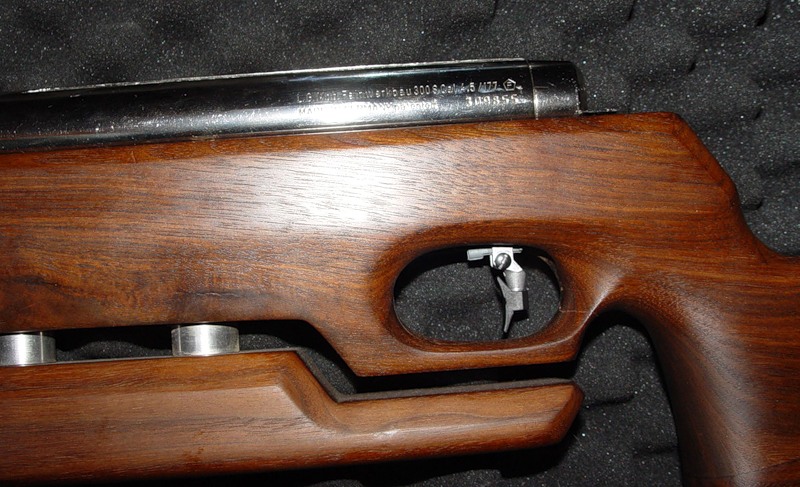

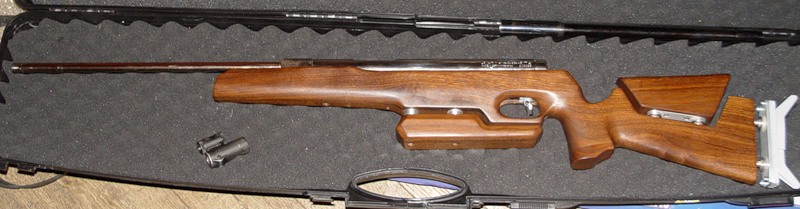

Взял я тут в ремонт файн300. Ну и пользуясь возможностью решил сделать небольшой обзорчик по порядку сборки-разборки. Винтовка была реконструирована, целиком никелирована, ложе на заказ.

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках


Посмотреть на Яндекс. Фотках
Откручиваем снизу два винта крепления, снимаем ложе.

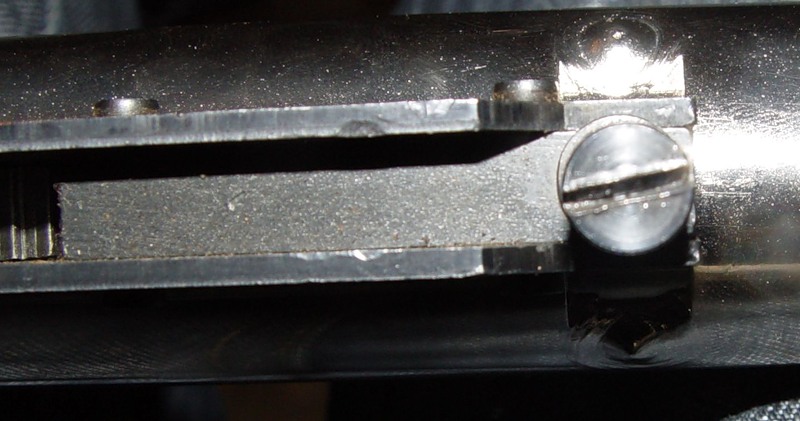

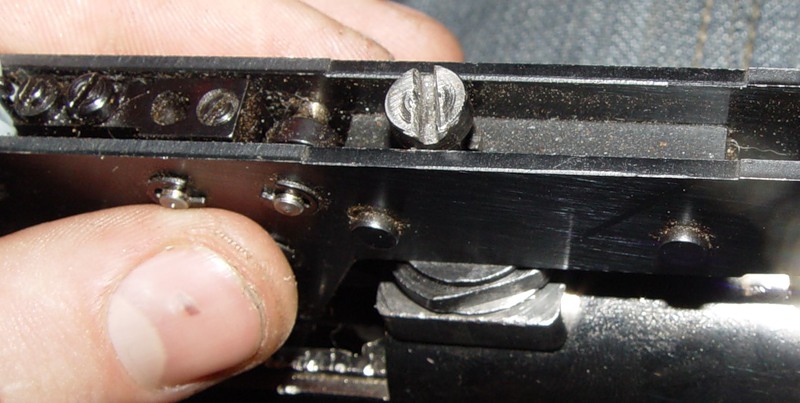

Первое что бросается в глаза, откат. В отличии от Д54 база разнесена на всю длину компрессора. 2 пальца спереди, 1 сзади. Изготовление очень точное. Для дальнейшей разборки требуется вытащить 2 передних пальца, предварительно сняв разрезные стопорные колечки

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

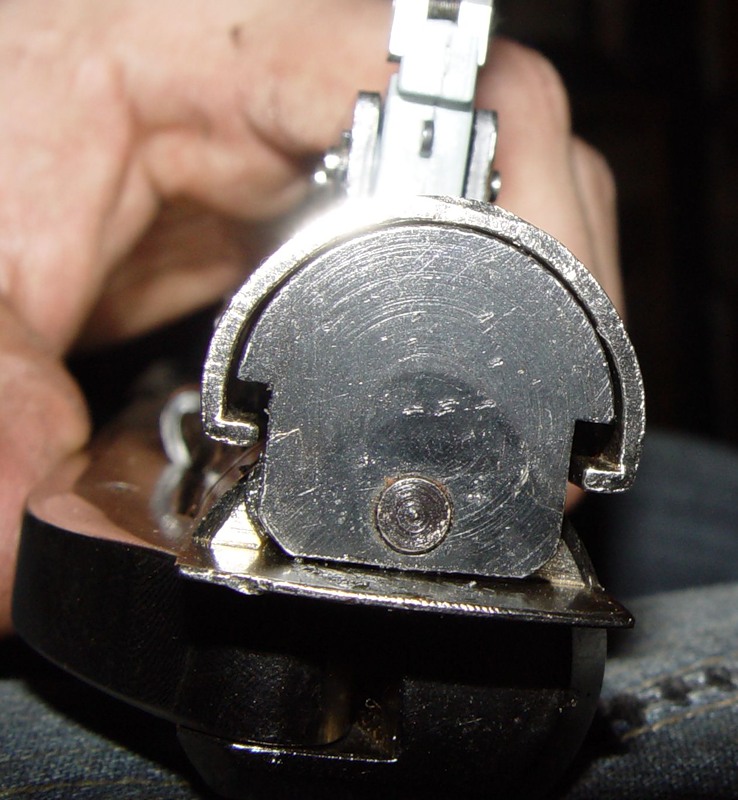

Дальше всю планку можно снять, т.к. на заднем пальца планка удерживается только за выступы

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках
Затем вытаскивается сам задний палец

Посмотреть на Яндекс. Фотках

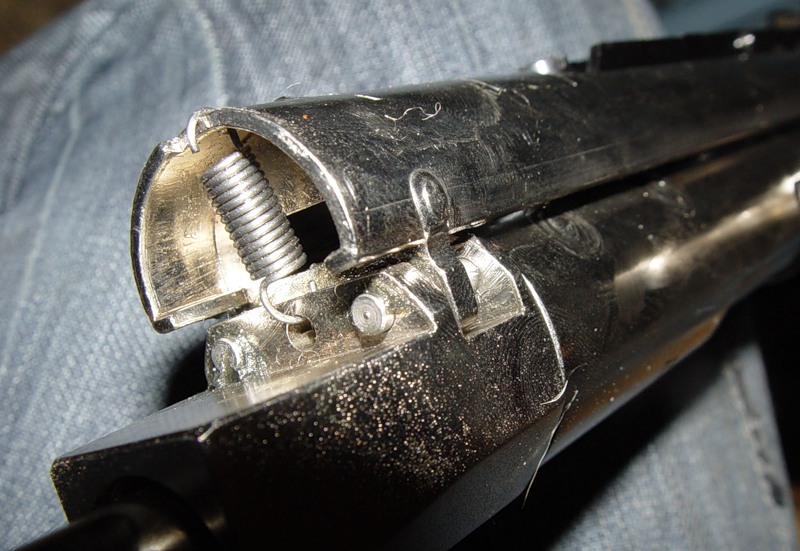

Дальше выкручиваем винт-ось рычага взведения и снимаем рычаг с тягой

Посмотреть на Яндекс. Фотках

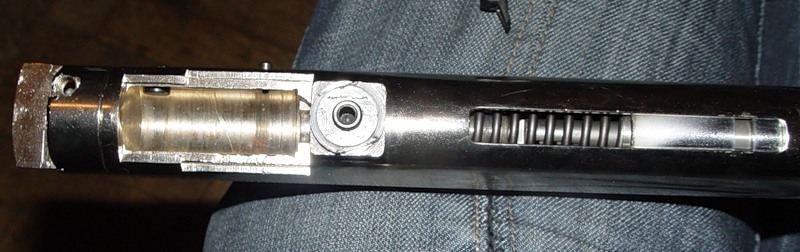

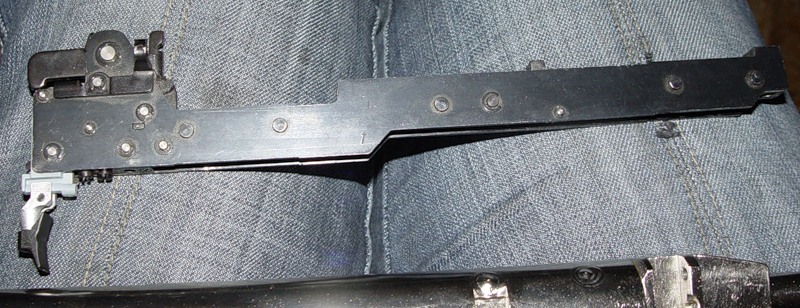

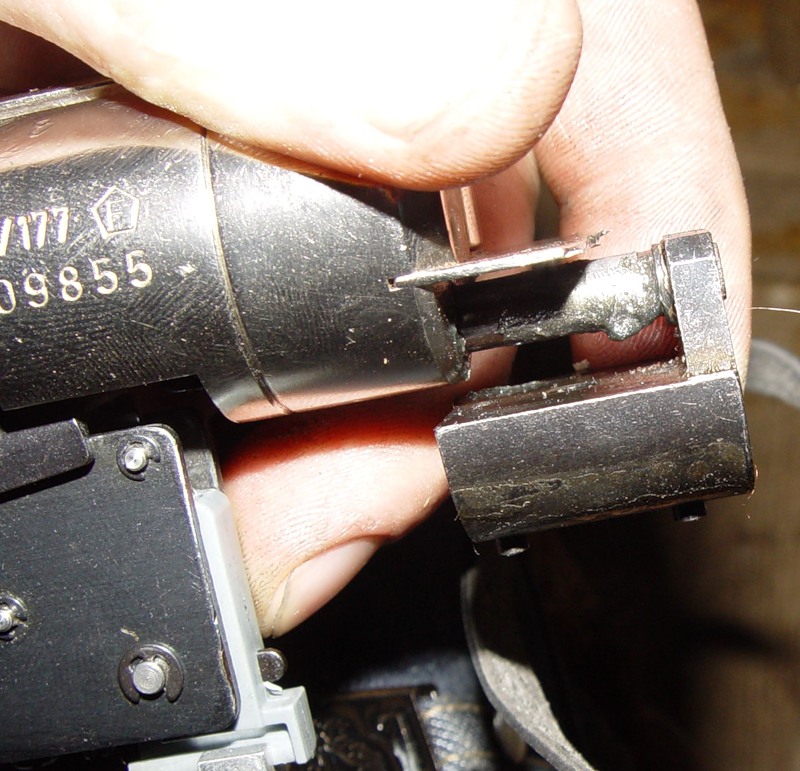

Теперь нам надо отделить блок, в котором объединены спусковой механизм и трещотка. Откручиваем два винта и просто снимаем.

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

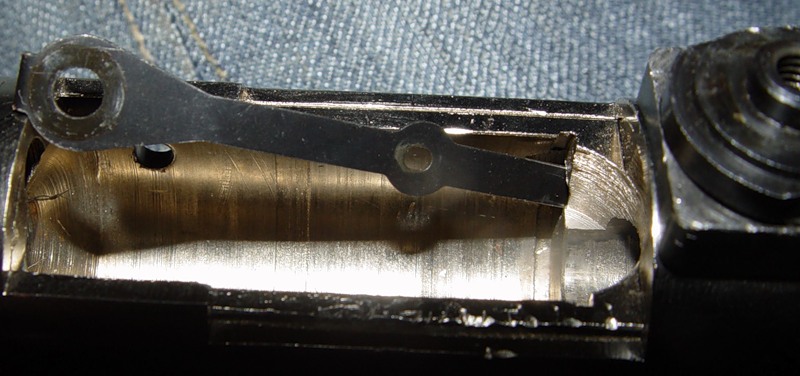

Далее вытаскиваем пластинчатую пружинку из паза спускового механизма

Посмотреть на Яндекс. Фотках

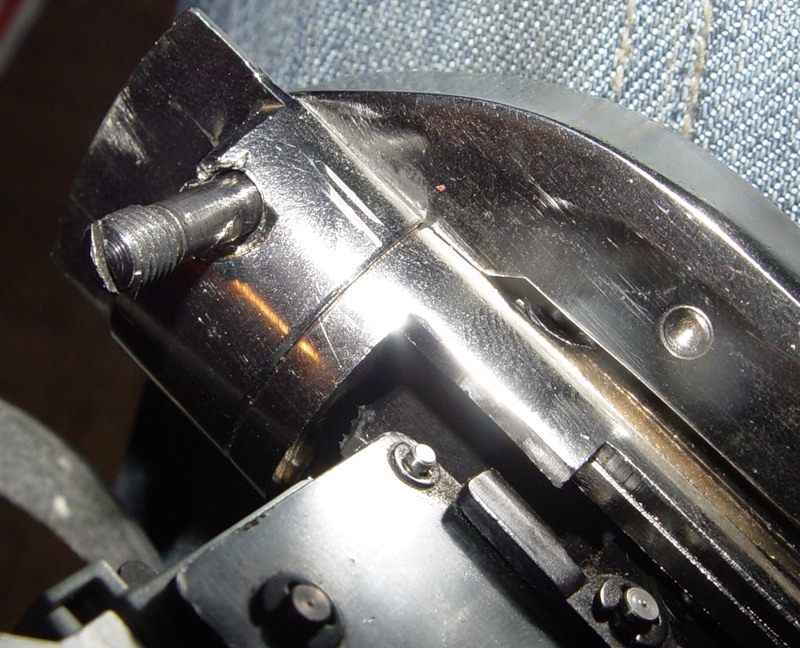

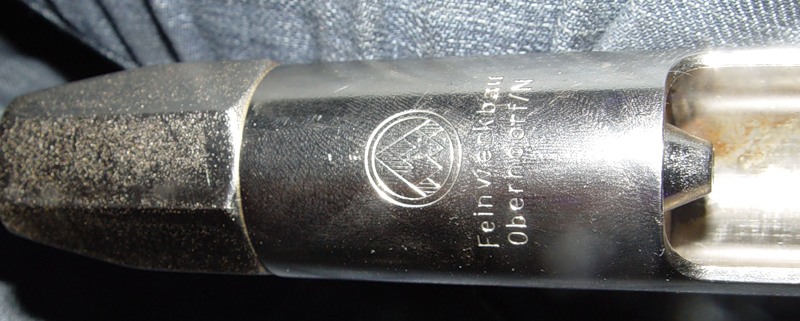

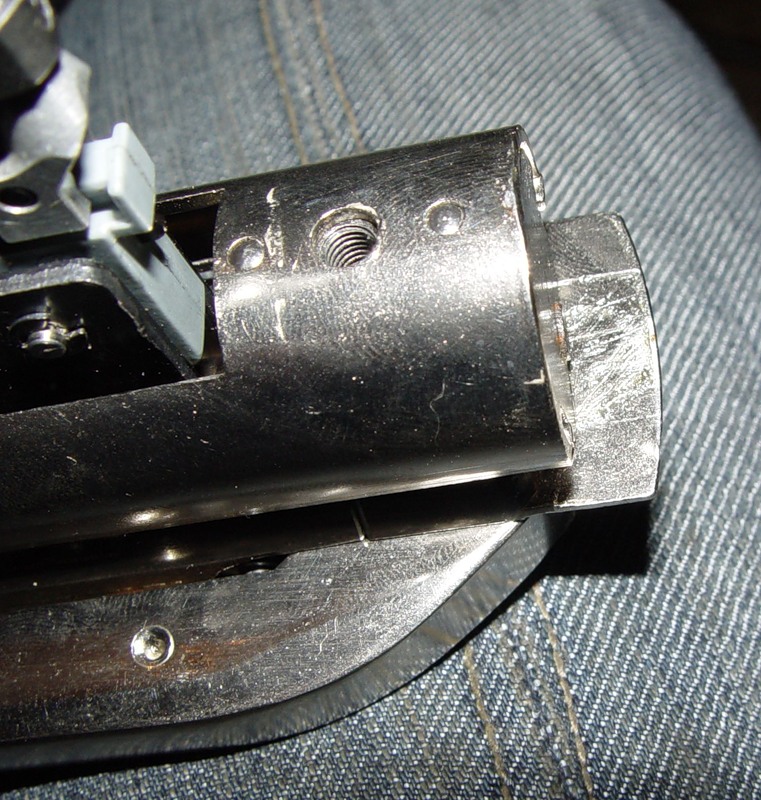

Теперь остается только ключом на 19 открутить болт удерживающий задник. Поджатие пружины такое слабенькое, что собирать-разбирать винтовку можно прямо в руках, на весу

Посмотреть на Яндекс. Фотках

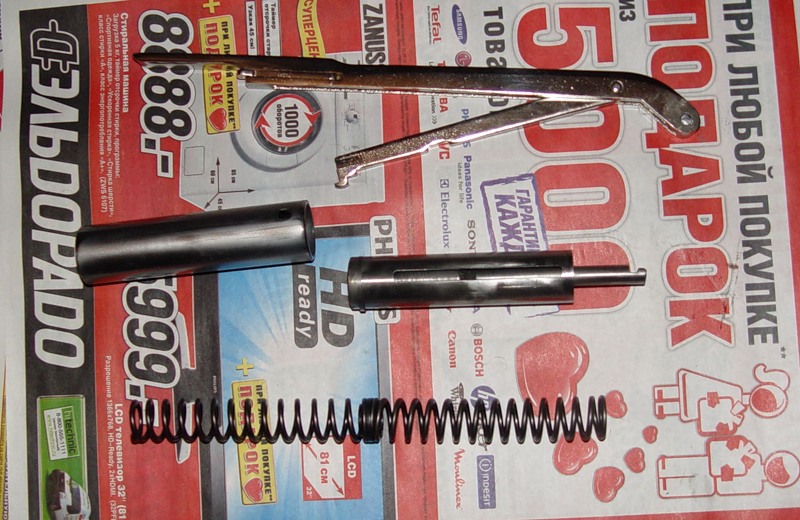

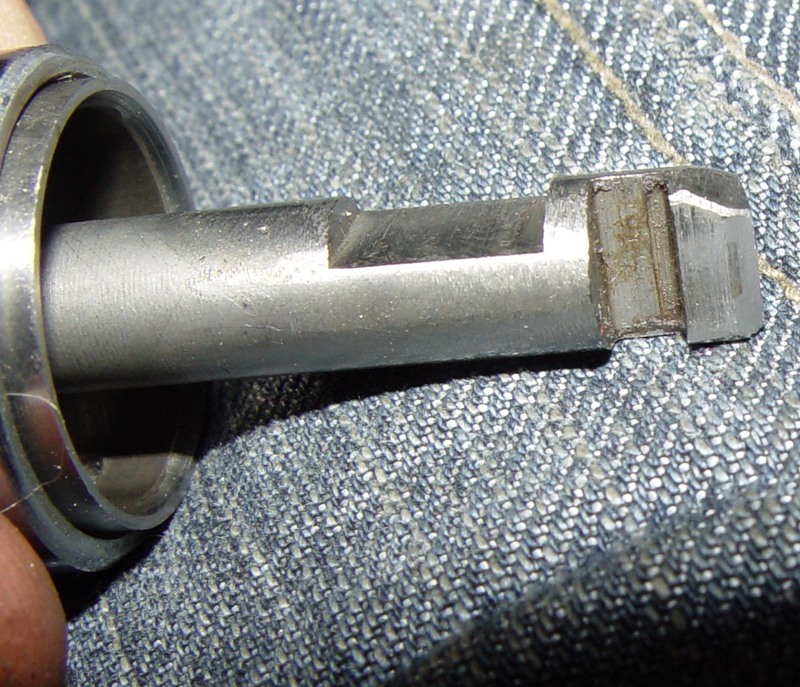

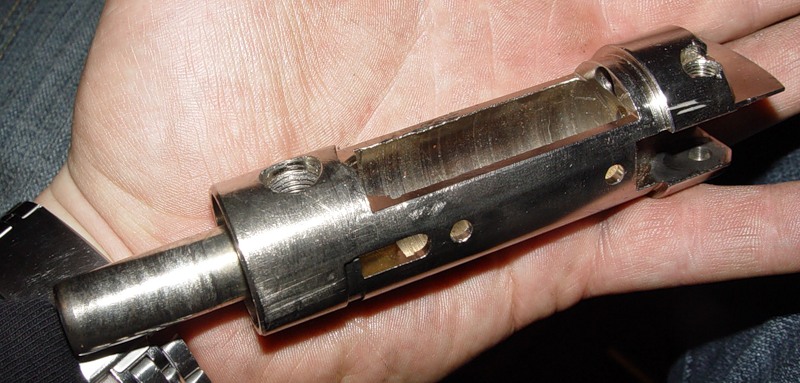

Извлекаем задник, достаем пружины и стакан с поршнем.

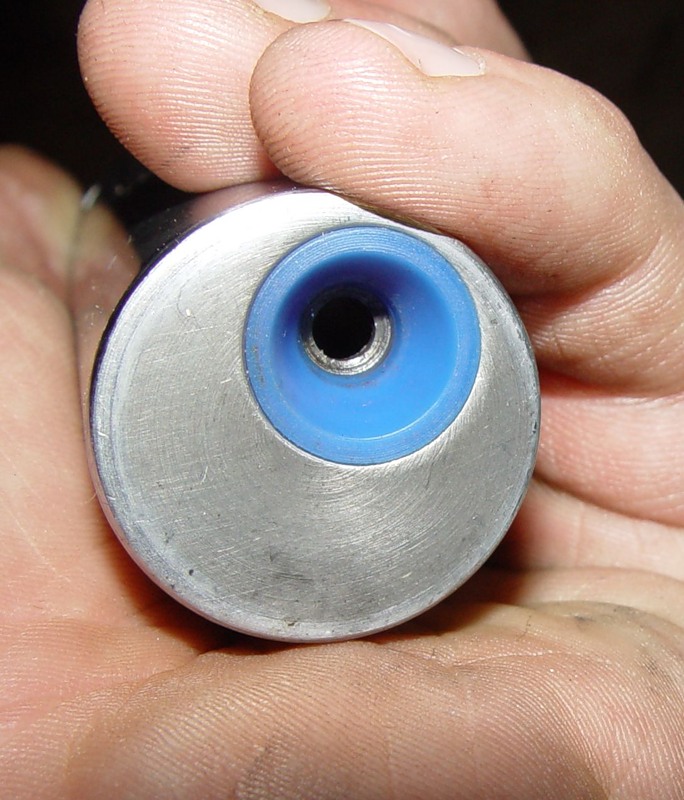

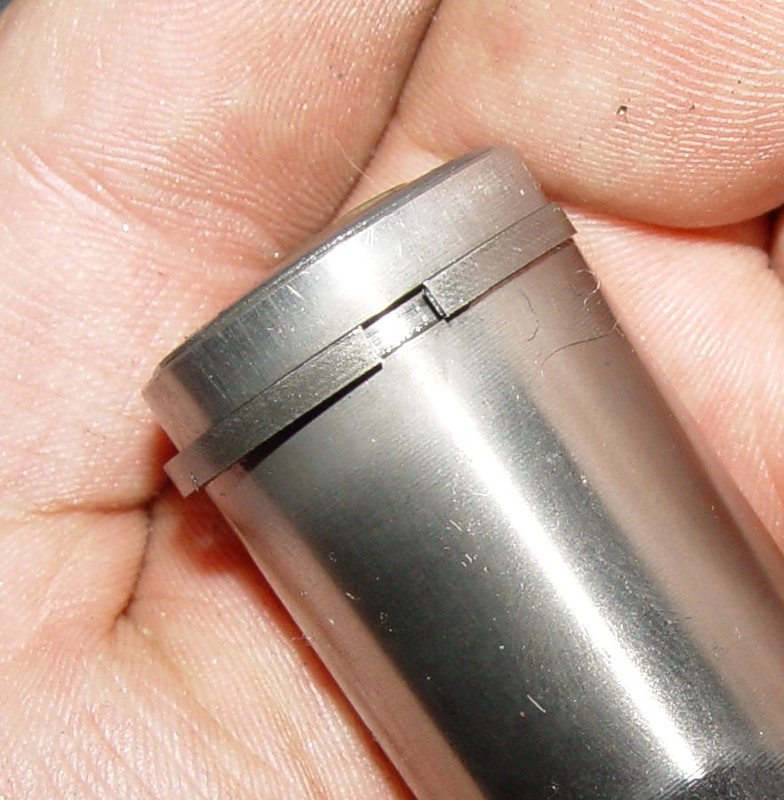

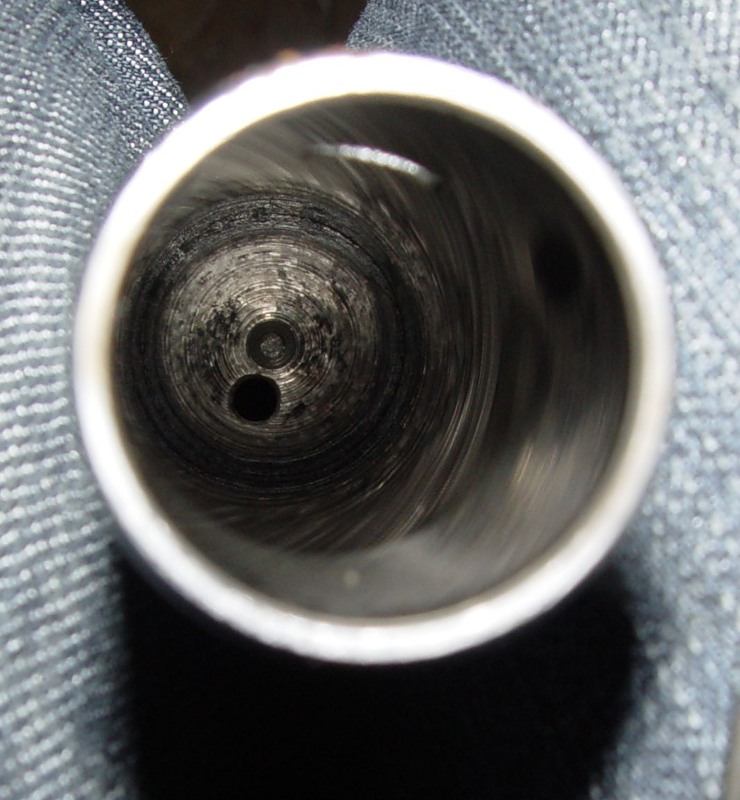

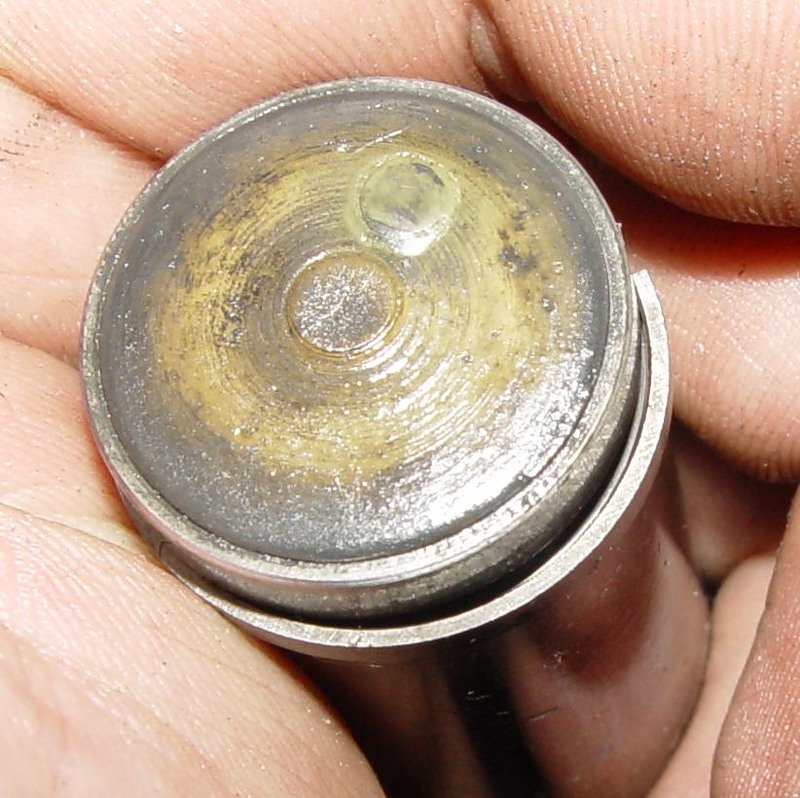

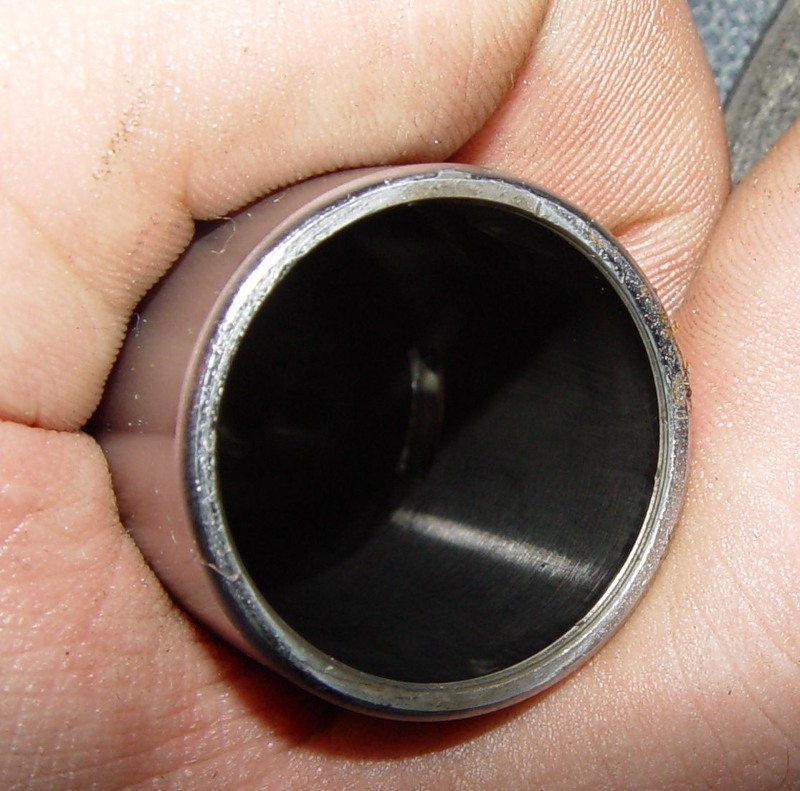

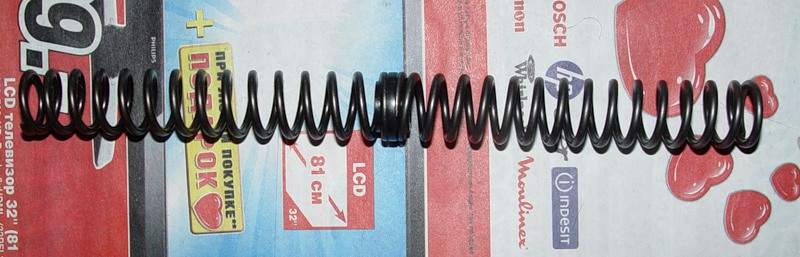

Пружин в винтовке 2, навитые в противоположные стороны. Уплотнение поршня, разрезное компрессионное кольцо, спереди на поршне полиуретановый демпфер. Стакан внутри хонингованный.

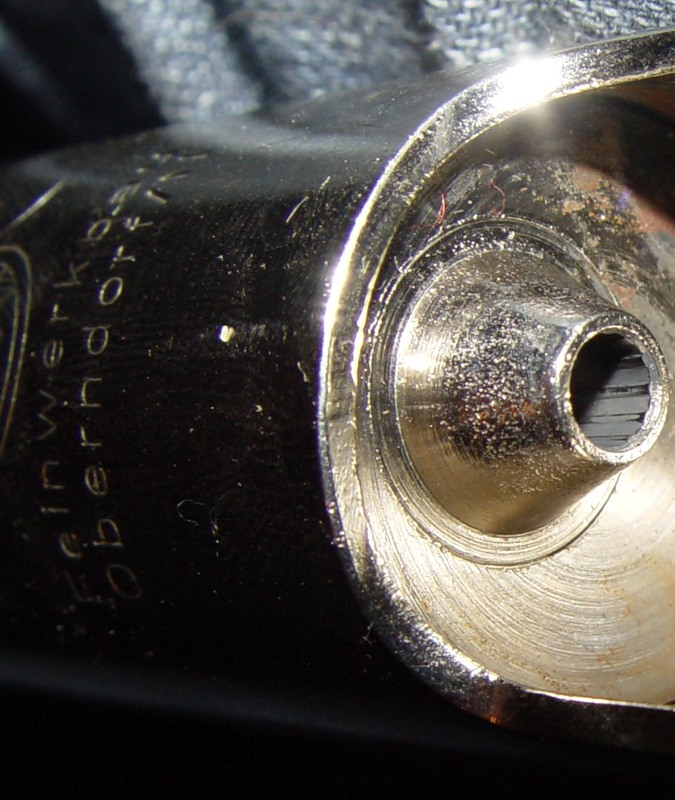

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

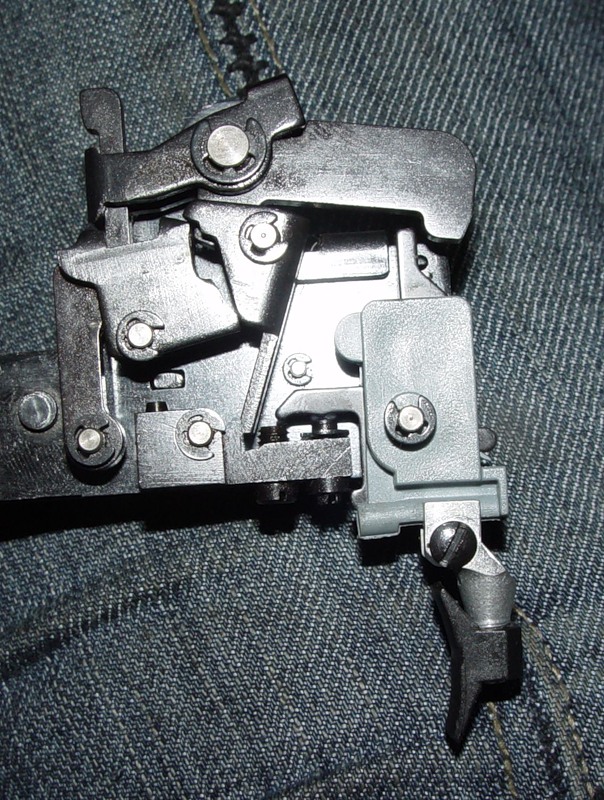

Ну и по спусковому механизму немного. Не буду приводить подробной схемы разборки, без должной квалификации лучше вообще не лезть Но фотки все таки выложу.


Посмотреть на Яндекс. Фотках

Посмотреть на Яндекс. Фотках

gnom
19-02-2010 06:14
Резерв.
b4now
19-02-2010 18:59
Даа, касмичиский аппарат. теперь ясно почему фашисты проиграли войну.
Виталий, ты б нумеровал фотки, что ли. Для различности.
Например, на фотке, которая идет сразу после слов "Стакан внутри хонингованный." - ето задник?
gnom
19-02-2010 19:05
quote:
ето задник?

Ога, просто фоты всех патрохов в порядке доставания
BlacKDeatH
19-02-2010 19:10
quote:
Originally posted by b4now:

Даа, касмичиский аппарат. теперь ясно почему фашисты проиграли войну.



это ты Anschuetz 380 ещё не ковырял и не видел
BRN
19-02-2010 19:34
помню-помню, разбирали мы сей замечательный аппарат в тире - еле блин выбили один из штифтов системы отката - он хоть и каленый зараза, но успел расклпаться за время безгарантийного использования.

что интересно причиной поломки стали 7 гамоматчей забитых одним криворуким долбоинструктором в ствол. слава богу не сильно было забито.

а вот когда разобрали - мама мия, там родная манжета по кускам высыпалась из поршня. и ведь винтовка при этом стреляла с дичайшим мо.
новую манжету выточили из фторопласта - все равно она там по сути ничо не уплотняет.
очень понравилось качество изготовления деталей и надежность механизма. система компенсации отдачи правда странная немного.

так что b4now по поводу космичности погорячился. достаточно простой аппарат.
