Мне давно не давала покоя идея Калабынина И.В. блокировки шариков в магазине МР-654К.Но, как правильно отмечали на форуме, в таком виде это работать не будет.
click for
enlarge 550 X 316  17,4 Kb picture
ЮрБор
07-04-2009 14:36
Значит, используя идею стопорения шариков при помощи тяги СК, надо сделать такой механизм, чтобы он управлялся именно перемещением тяги, при производстве выстрела. И вот что получилось на бумаге: пружину крепим не сверху головки, а снизу, закрепляя её между рамкой магазина и, непосредственно, клапанной головкой(при необходимости выбираем надфилем в рамке магазина паз для загнутого конца пружины).
click for
enlarge 239 X 598  28,1 Kb picture
ЮрБор
07-04-2009 14:41
А теперь об опытном образце.

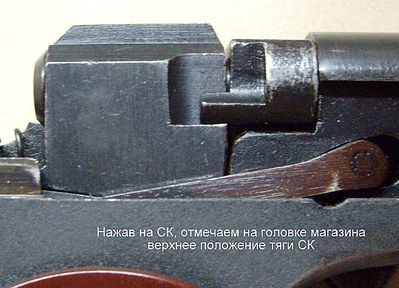

На первом этапе необходимо провести разметку.
click for
enlarge 735 X 531  70,7 Kb picture
click for
enlarge 842 X 665  95,3 Kb picture
click for
enlarge 705 X 714  93,6 Kb picture
ЮрБор
07-04-2009 14:47

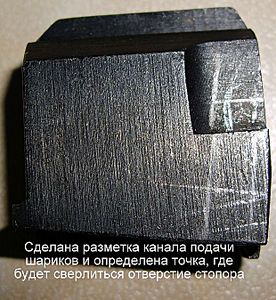

На снятой голове размечаем канал подачи шаров и точку, где надо сверлить отверстие для стопора. Тут надо решить для себя: нужна ли выемка под верхний шарик, т.к. от этого может измениться точка сверления отверстия.
click for
enlarge 620 X 673 129,5 Kb picture
ЮрБор
07-04-2009 14:55

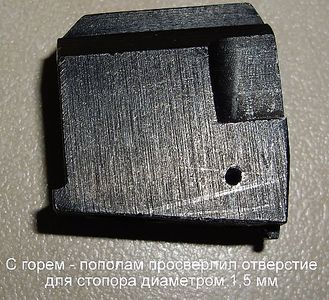

После разметки сверлим отверстие. Я использовал сверло диаметром 1,5 мм.
Отверстие сверлим так, чтобы оно проходило по задней стенке канала подачи шариков. Благодаря этому, мы, как дальше будет видно, уходим от центрирующего выступа на казеннике ствола.
click for
enlarge 552 X 503  81,5 Kb picture
click for
enlarge 535 X 627  56,9 Kb picture
ЮрБор
07-04-2009 15:00

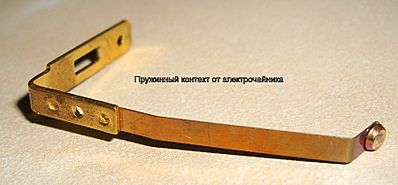

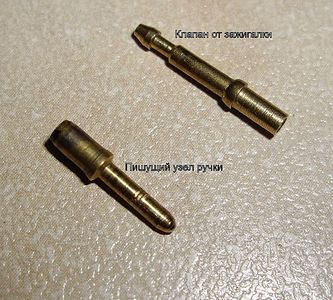

А теперь о пружине и стопоре. Изначально, предполагалось использовать пружину, сделанную из пружинного контакта электрочайника, а также пишущий узел от советской шариковой ручки (они с буртиками) или клапан от зажигалки.
click for
enlarge 900 X 418  48,9 Kb picture
click for
enlarge 604 X 544  78,6 Kb picture
ЮрБор
07-04-2009 15:04

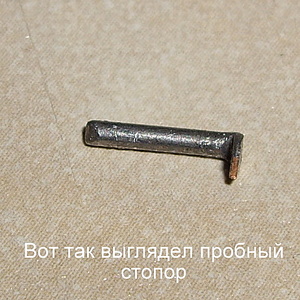

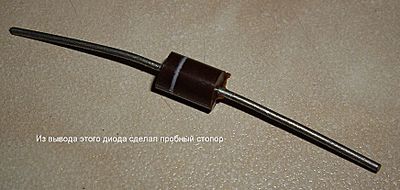

Но на опытном образце решил не заморачиваться и стопор изготовил из ножки диода. Главное было проверить: верный путь избран или тупиковый.
click for
enlarge 871 X 414  70,7 Kb picture
click for
enlarge 462 X 462 141,9 Kb picture
ЮрБор
07-04-2009 15:08

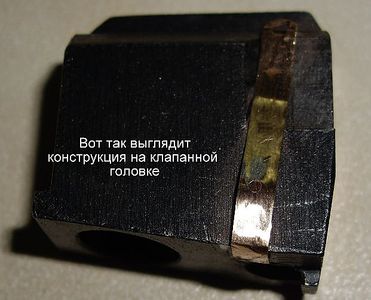

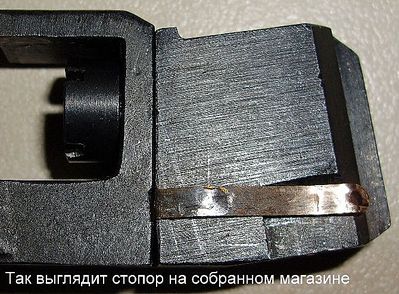

Припаял стопор к пружине. Дальше всё видно на фотографиях.
click for
enlarge 621 X 502  45,4 Kb picture
click for
enlarge 599 X 714  53,8 Kb picture
click for
enlarge 670 X 494 113,7 Kb picture
click for
enlarge 459 X 604  37,3 Kb picture
ЮрБор
07-04-2009 15:13
В выемку для верхнего шарика вклеил резиновое колечко от зажигалки
click for
enlarge 524 X 696  54,1 Kb picture
ЮрБор
07-04-2009 15:16

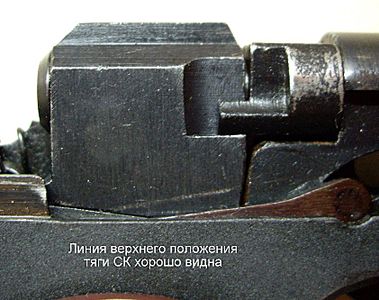

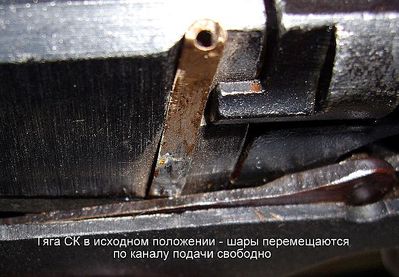

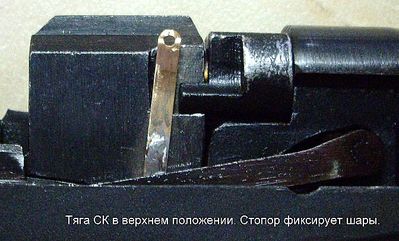

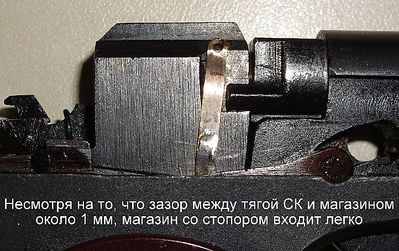

И ещё несколько фотографий.
click for
enlarge 722 X 454 100,1 Kb picture
click for
enlarge 672 X 406  58,9 Kb picture
click for
enlarge 770 X 534  87,1 Kb picture
ЮрБор
07-04-2009 15:26
Поскольку конструкция была опытной, т.е. сделана на скорую руку, поэтому получилась "на соплях", что и показал пробный отстрел: стопора хватило на один магазин. Но я не унываю, ведь главным была проверка работоспособности идеи использования тяги СК для привода в действие стопора шаров. И это работает! Теперь надо работать над повышением надежности конструкции и мысли по этому поводу уже есть. По мере возможности буду, если, конечно, в этом есть необходимость, информировать о дальнейшей работе.
Orlon
07-04-2009 15:32
Интересное решение!
А как данная конструкция выглядит под установленным затвором? Видно ее в окне экстрактора или нет?
ЮрБор
07-04-2009 15:45
Почему-то не обратил на это внимание. Сейчас всё разобрано, поэтому нет возможности посмотреть.
lomaster
07-04-2009 21:43
пружину необходимо фиксировать в двух местах иначе все будет разваливаться
ЮрБор
07-04-2009 22:36
quote:
пружину необходимо фиксировать в двух местах иначе все будет разваливаться



Позволю себе не согласиться с Вами! Это работает как рессора автомобиля: незакрепленный конец пружины скользит по телу магазина и этим предотвращает перекос стопора в отверстии. К тому же это позволяет пройти тягу СК при установке магазина без помех. И ещё. Учтите, что это "сырой" материал, в смысле - пилотный "проект", поэтому все Ваши замечания, деловая критика, какие-то подсказки только приветствуются! С уважением, Юрий Борисович.
ЮрБор
08-04-2009 10:47

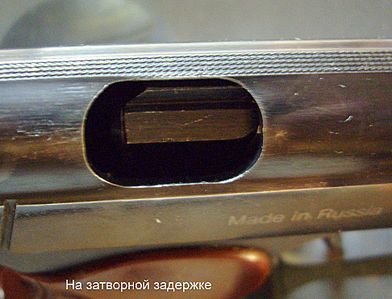

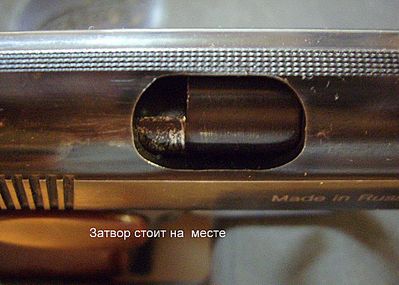

Orlon, для Вас фотографии со стороны экстрактора.
click for
enlarge 1066 X 761 146,9 Kb picture
click for
enlarge 972 X 742 108,7 Kb picture
ЮрГен
08-04-2009 10:56
Привет почти тезке

Идея по-моему норм. Что-то такое в голове витало, но без паза для пружины практическая реализация не вырисовывалась.
Спасибо за идею пазика! Наверное, тоже так сделаю.

Однако: для нормального отстрела последних 3-х шаров вроде как нужно доработать и подаватель тоже.

ЮрБор
08-04-2009 11:16
ЮрГен, подаватель пока не трогаю, т.к. есть идея сделать отверстие для стопора на один шарик выше. А замечание в тему. Если будете делать подобное, то хотелось бы видеть процесс.
ЮрГен
08-04-2009 11:36
Выше имхо не очень, т.к. стопор при выстреле будет не под тягой.
KACTET
08-04-2009 12:34
quote:
В выемку для верхнего шарика вклеил резиновое колечко от зажигалки

В соседней теме про фиксацию шаров было обсуждение, в результате которого решили, что надо рассверливать магазин и нарезать резьбу - всё остальное отваливается. А Ваша резиночка держится нормально? Какой настрел был? А то возиться с резьбой совсем не хочется...
