Gamo AF-10


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Источник : Drulov du10
Страницы:  [1]  2  3
Sova902
13-10-2008 12:19
В виду того, что тема двухлетней давности от КВК закрыта.
Начну свою.
Волею случая, на наш ЗООпарк упало несколько Чешских, пневматических, самозарядных карабинов.
Это забракованные покупателями, некондиционные дивайсы из магазина, ранее торговавшего ими.

Сама фирма-производитель достаточно стара. Более известна в стреляющем мире, малокалиберными, целевыми, однозарядными пистолетами. Пистолетами системы Павличека ( PAV..).
Изначально - Людове Дружство Пушкаржу "Лов" из Литомышля, позднее - "Дило Свратоух" - название производителя, оружейный кооператив, делает оружие с 1948г..

Данный, лёгкий, праворукий дивайс, изготовленный почти полностью из стали, рассчитан на стрельбу матчевыми пульками, на расстояние в 10м.
Первоначально был задуман, как винтовка начального уровня для подготовки юниоров и душевного развлекалова.
Известный калибр, только 4,5мм!!!
Качество ствола - высокое!!!
Фаска не идеальна, но вполне хороша!
Штатная энергетика 7Дж. Каждая винтовка комплектуется реальной картой отстрела. И карта эта весьма замечательная.
Оружие достаточно красиво и вызывает только положительные эмоции.
Без намёка на игрушечность.
Качество изготовления - достаточно высокое и значительно выше, чем у всех ...Сунгов, Вальтерофф 850, Кросманофф, Шериданофф... .

Без косяков конечно не бывает...

УСМ с разобщителем почти гениален, но не имеет всех профессиональных натроек спортивного дивайса. Легко отделяется и крепится одним винтиком.
Сталь деталей легированная, калёная.
Воронение нормальное.
Единственная деталь из дюраля - наружный кожух ствольной коробки.
Стакан для баллончика( он-же служит для закрепления приклада...), припаян твёрдым, латунным припоем к ствольной коробке.
Клапан примитивный - пластмассовая втулка и подпружиненный шарик.
Длинный, тонкий затвор-ударник, взводится движением вперёд, узких "крылышек" по бокам. Предохранитель запирает затвор-ударник.
Этот затвор имеет на одном из концов маленький поршень диам 6мм с тонким толкателем, диаметром 2,5мм, точно входящий в камеру клапана.
Поршень без уплотнений, но канал для него шлифован.
Дерево в целом красивое, лакированное, но праворукое, эргономически уступает ЧиЗе значительно.
Основным источником энергии является стандартный 12г баллончик СО2.
В комплекте имеется м 215г баллон с СО2, но переходников для использования этого большого баллона не имеется.
Есть переходник для заправки его от огнетушителя.
Вобще ЗИП разграблен, разграблена комплектация и бедный инструментарий, но кое что есть.
Есть досылатель для стрельбы одной пулькой.
Есть досылатель для магазина на 5 пулек
Есть три уплотнительных колечка и седло клапана.

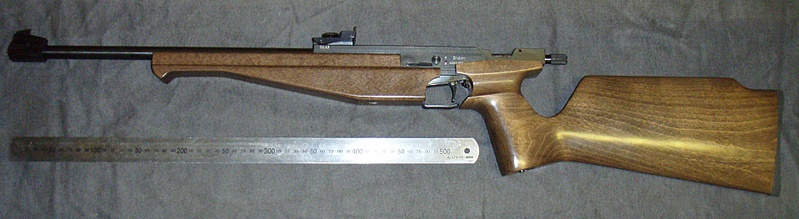

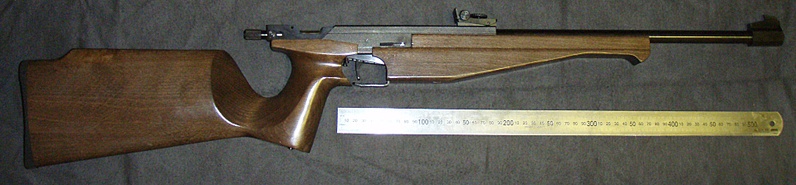

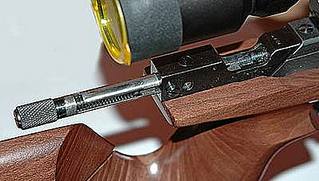

Использую старые фотографии КВК

click for enlarge 502 X 258 14,9 Kb picture
click for enlarge 400 X 227 17,6 Kb picture
click for enlarge 489 X 613 66,7 Kb picture
click for enlarge 600 X 282 18,7 Kb picture
click for enlarge 1920 X 446 270,8 Kb picture
click for enlarge 1920 X 526 324,6 Kb picture

qwertyui
13-10-2008 12:46
Хорошая машина.
Винтовка представляет интерес в полуавтомате.
При скоростях свыше 180 мыс начинает стрелять очередями.
Переделать винт на более высокую скорость сохранив полуавтоматический режим не получится.
Проще сделать с нуля или оставить как есть для развлекательной стрельбы.
click for enlarge 1920 X 732 582,6 Kb picture

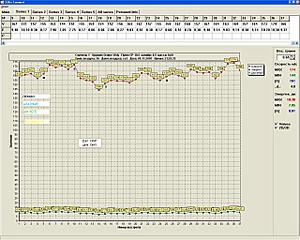

click for enlarge 1280 X 1024 306,1 Kb picture http://topguns.ru/postrelial-iz-drulov-du10/

o4ku
13-10-2008 12:47
Геннадий, а нельзя ли покрупнее фотки и чуть подробнее? Давно хочу понять, как сей аппарат функционирует. Знаю только, что рабочее тело не после среза ствола берет, а откуда, не понимаю.
Sova902
13-10-2008 12:53
Паспорт поражает своей убогостью и неинформативностью, хотя он и на Русском языке, но можно считать, что его нет совсем.
Неужто Чехи так мстят за Пражскую весну через столько лет???

Паспорт только от пистолета( данных винтовки там нет..). Малограмотному пользователю никогда непонять, что надо делать и как это выглядит. В паспорте отсутствует схема, отсутствует нумерация деталей и их назначение.
Но общее впечатление скрашивает тот факт, что нам дивайсы достались по остаточной цене и не надо учить, что как делать.
Вариантов переделки несколько.
Безусловно требуется долее ёмкий баллон. Дивайс надо переводить на воздух, ибо он стоит дешевле СО2 и более доступен.

Sova902
13-10-2008 12:56
quote:
Originally posted by o4ku:
Геннадий, а нельзя ли покрупнее фотки и чуть подробнее? Давно хочу понять, как сей аппарат функционирует. Знаю только, что рабочее тело не после среза ствола берет, а откуда, не понимаю.

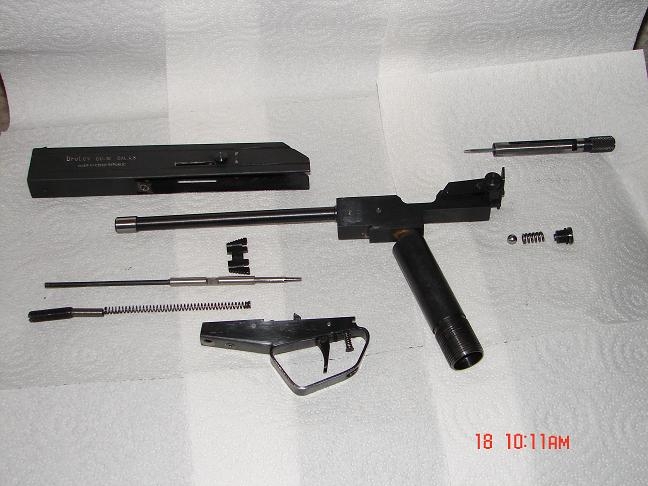

Поршень в корпусе ударного клапана. При выстреле, давлением газа оводится вперёд, примерно на 25мм, при этом ударник становится на боевой взвод.
Поршень на снимке справа. Носик ударника крайний справа.
Всё вместе - одна токарно-фрезерованная деталь.


click for enlarge 600 X 106 10,3 Kb picture
648 x 486

Sova902
13-10-2008 01:05
Свол диаметром 16мм. прточен к казённику примерно до 12мм.
Единственная дюралевая деталь - кожух, на котором имеются надписи и установлен предохранитель( который действует, как у калаша..).
До настоящего времени, реально, мало кто понял принцип работы рядного магазина, отсечки пулек и пр... . Тем не менее это работает!
click for enlarge 600 X 125  9,1 Kb picture
click for enlarge 400 X 362 10,3 Kb picture
click for enlarge 600 X 226 12,7 Kb picture

o4ku
13-10-2008 01:08
Мда.. все равно не понял.. Ну, да ладно, не последний день живу, поди. Может, когда-нибудь удастся пощупать-посмотреть.
Ovalent
13-10-2008 01:16
quote:
Originally posted by Sova902:
Дивайс надо переводить на воздух, ибо он стоит дешевле СО2 и более доступен.

А что, этот аппарат сейчас где-то еще продается?
Sova902
13-10-2008 01:21
В порядке любопытства, изготовил лёгкую пробку в крышку рукоятки.
Вкрутил туда пейнтбольный квик. Задул 1500писюков. На этом давлении автоматика работает без задержек.
Скорость пулей "баракуда хеви" - 157м/с, с колебаниями+-2м/с.
Стрельба из этого дивайса весьма привлекательна. Цепляет сильно!
В сухую, хвойную доску пуля входит на 12мм.
Перерасход имеется.
С крохотного стаканчика рукоятки получается около 20 выстрелов!!!
Из которых примерно 13 в "плато"....

❅ Подумай о подарках заранее — закажи сейчас на сумму от 1500 ₽ с 10% скидкой. Промокод: 50SF8 ❅

Кружки

Термосы

Брелоки

Шлёпанцы

Sova902
13-10-2008 01:22
quote:
Originally posted by Ovalent:

А что, этот аппарат сейчас где-то еще продается?

Может и продаётся, но мне такие местечки не известны.

Sova902
13-10-2008 01:38
За некоторое время, встречал несколько вариантов переделки сего дивайса.
Один, с полностью переделанным клапаном и однозарядным механизмом, выдаёт 12 полновесных шутов, тяжёлой пулькой, со скоростью около 280м/с из пистолетной рукоятки!!! Обьём около 50 кубиков!!.. .

Второй, имеет несколько меньшие и не столь координальные изменения. Скорость порядка 220м/с с того-же крохотного стаканчика в рукоятке, но при этом с самозарядным режимом. Вся переделка свелась к замене оригинальной втулки на капролоновую и регулировки боевой пружины.

В наших переделках, будут два варианта увеличения резиков.
Соединение с клапанной камерой - капиляром. Вынос баллона в цевье или в приклад. Наличие манометра. Зарядный порт. Возможен редуктор. Планка для крепления прицелов типа вивер.
Детали будут обсуждаться совместно.

Sova902
13-10-2008 01:49
У дивайса нет намёков на установку оптики. Он снабжён только открытыми прицельными приспособами. Качество мушки - хорошее. Качество целика - терпимое. При удалении открыттых прицельных приспособ, можно установить ластохвостую планку, либо вивер.
Выгоднее всего прикрутить планку двумя винтами изнутри кожуха.
Но это будет самоделка.

Sova902
13-10-2008 02:04
Фотки будут в следующих сериях...
KVK
13-10-2008 09:03
Гена, как выяснилось - некоторые Дрюлики шли с ластхвостом.

Я делал ласточку тоже сам, и именно с таким креплением - на два винта изнутри кожуха.

strelok68
13-10-2008 09:10
quote:
Originally posted by KVK:
Гена, как выяснилось - некоторые Дрюлики шли с ластхвостом.

Ага, спи. женым в магазине, как и переходник для большого балона в данном случае.

WAWA
13-10-2008 11:00
quote:
Originally posted by Sova902:

Дивайс надо переводить на воздух,... и более доступен

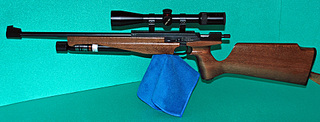

Ну не знаю. Заряжал от огнетушителя(зарядную станцию сам сделал).Пользовал такой http://forum.guns.ru/forums/icons/forum_pictures/001561/1561138.jpg все лето. До 30-и метров у сосновых шишек шансов не было. Пора продавать, но весь в сомнениях-не хочется расставаться.

Caramba
13-10-2008 11:26
quote:
Известный калибр, только 4,5мм!!!

Тем про эти машинки вроде как две было - в одной приводились фото производимого серийно 9мм карабина.
Тоже хотел такого себе взять, но остановило то, что больно много чего надо переделывать - начиная от переделки в однозарядку и заканчивая переводом в ПЦП.
Не помню точно, но вроде эта же фирма делала, до Друлова, однозарядные CO2 пистолеты, полнлстью стальные. Красивая машинка. Один вроде как всплывал тут в продаже, не помню кто купил(Деметриус, не ты? ).
LP-P38
13-10-2008 11:35
Большой опыт по переводу на воздух винтовки от Drulov есть у Bolzen, но он теперь редко заходит в РСР и пневму вообще.
Sova902
13-10-2008 12:57
quote:
Originally posted by KVK:
Гена, как выяснилось - некоторые Дрюлики шли с ластхвостом.

Я делал ласточку тоже сам, и именно с таким креплением - на два винта изнутри кожуха.


А вот живьём не довелось увидеть. Да у нас станочный парк допускает изготовление чего душеньке пожелается..

Sova902
13-10-2008 12:59
quote:
Originally posted by strelok68:

Ага, спи. женым в магазине, как и переходник для большого балона в данном случае.


Наши дивайсики пару лет проходили старение на складах торговых точек... А там мышки, кошки и всё такое....
