Несколько дней в лесу


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]  2  3  4  5  6  7  8
gnom
23-09-2007 02:01
Попали ко мне парочка диан 54, одна т01, другая т05.

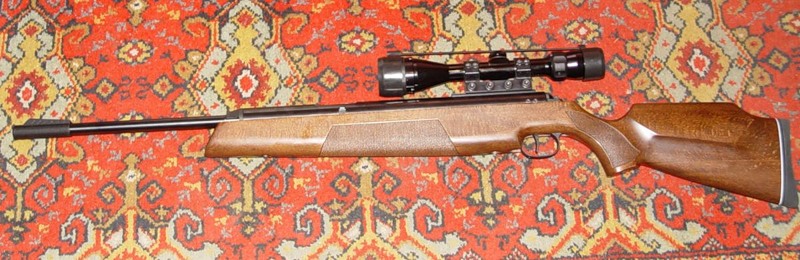

Винтовка очень качественная, очень красивая, очень мощная, очень точная, одним словом настоящее оружие

Посмотреть на Яндекс.Фотках

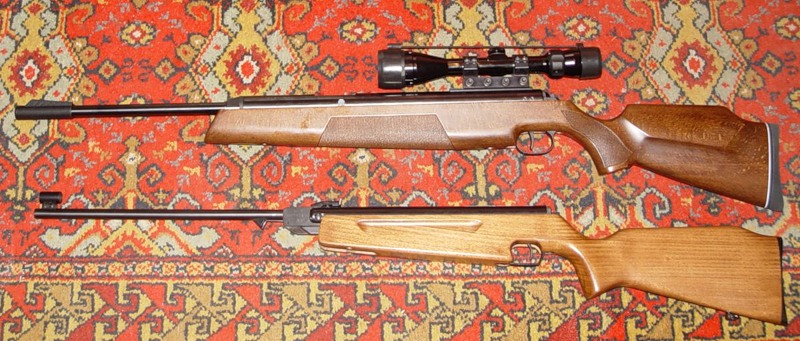

Славия по сравнению с ней просто малышка

Посмотреть на Яндекс.Фотках

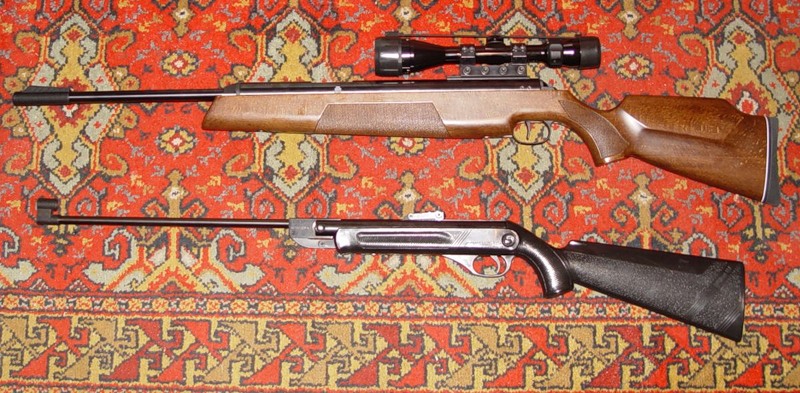

А по сравнению с ижом38 диана монстр

Посмотреть на Яндекс.Фотках
Разобрал.

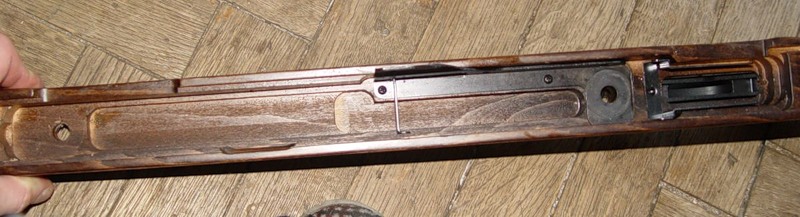

Отвернул 2 винта крепления и снял ложе

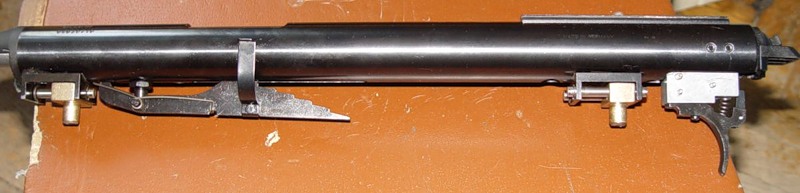

Посмотреть на Яндекс.Фотках

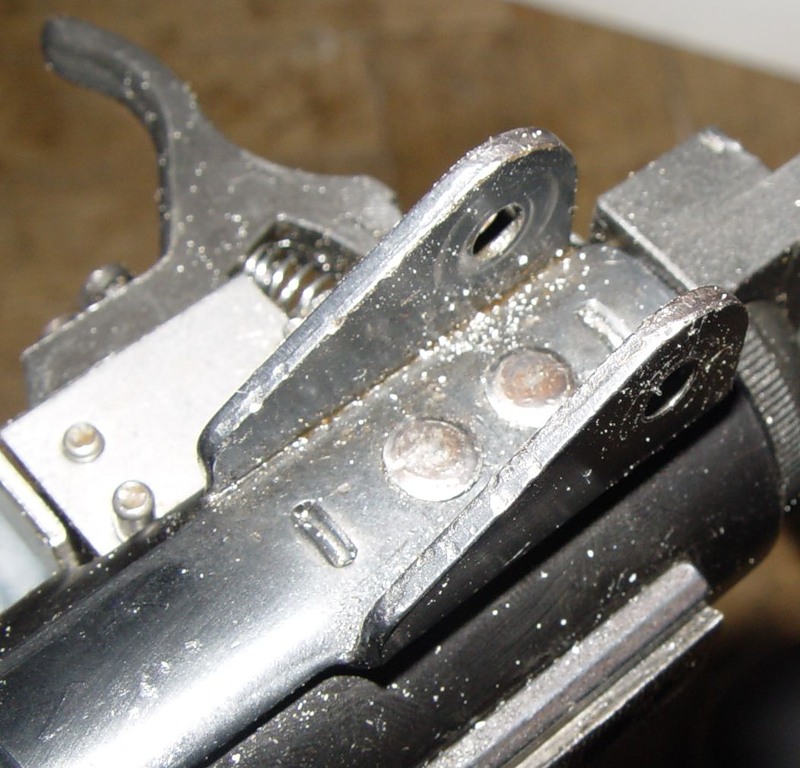

Первое что бросилось в глаза, что задник пластмасовый и сделан гранью наружу

Посмотреть на Яндекс.Фотках

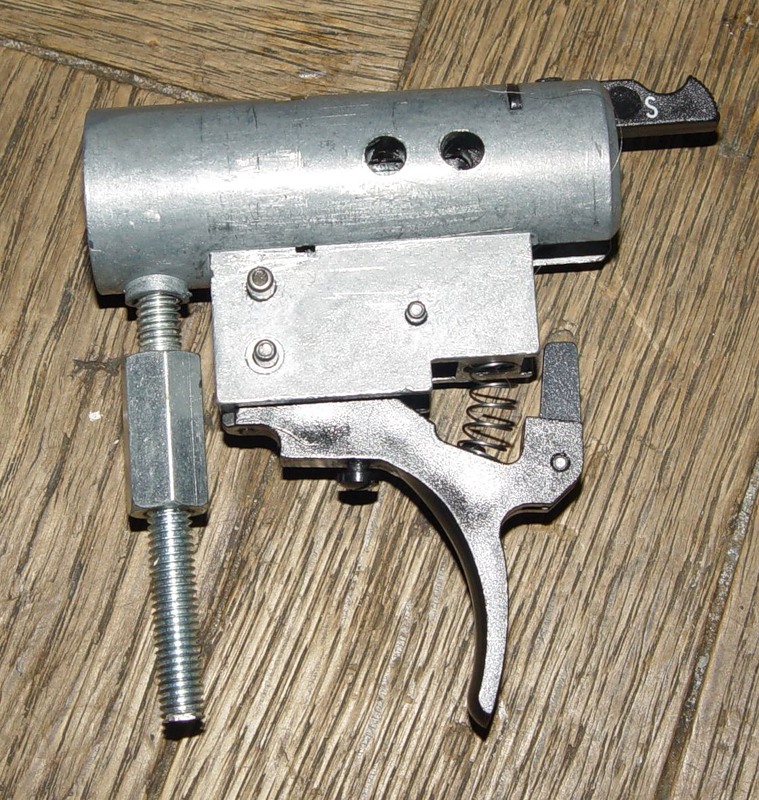

пришлось изготовить нехитрую приспособу

Посмотреть на Яндекс.Фотках
Снимаем рычаг взвода, упираем задник в приспособу, вручную выколоткой выдавливаем 2 штифта крепления

Посмотреть на Яндекс.Фотках

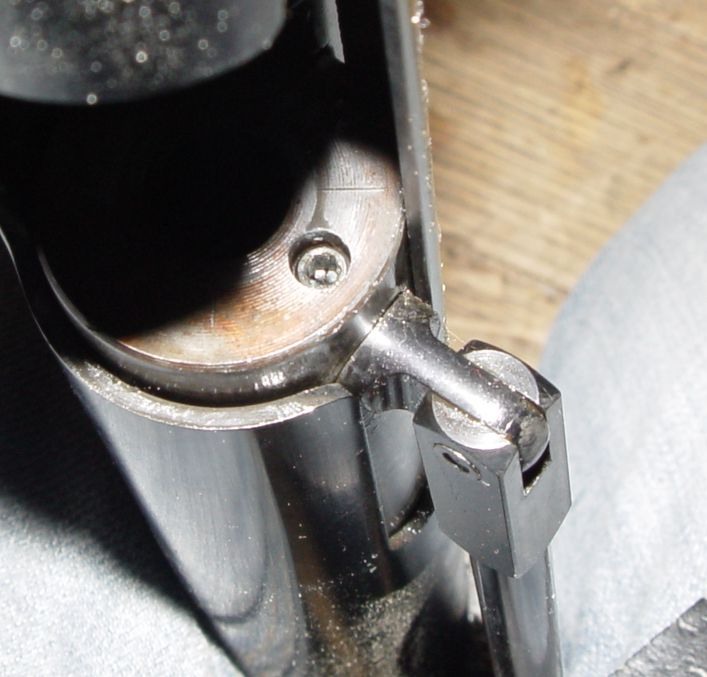

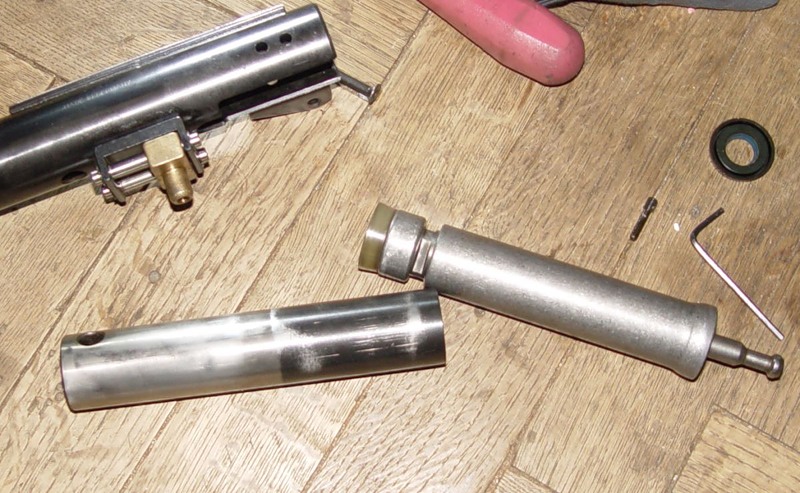

После чего можно извлечь поршень. Для того что бы вытащить стакан(например для замены уплотнения) надо вывернуть маленький шестигранничек крепления тяги к стакану.

Посмотреть на Яндекс.Фотках
На этом разборка окончена

Посмотреть на Яндекс.Фотках
Собирать в обратном порядке.
Для винтовки была изготовлена металлическая направляющяя и регулировочные шайбочки

Посмотреть на Яндекс.Фотках
Одна винтовка после сборки сразу показала 270м.с. жсб хэви, 260м.с. кп10,5 и 290м.с. фтт. Вторая всего 230 кпхой, пружина по всей видимости отходила не мало: Тогда я решил поиграться с пружиной от Хантера 1250. Сначала воткнул 32 витка, скорость не выросла, а винтовка просит усиливать пружину, пули с расширенной юбкой летят медленнее. Спасибо Blackdeath за помощь и совет резать пружину дальше, потому что я никак не мог понять почему так. Дальше всетаки понял Начал резать и к 27 виткам и 4 шайбочкам толщиной 3мм достиг скорости 273м.с. жсб хэви. Резанул еще один виток и все, резкий спад до прежнего значения. А объяснение здесь совсем простое. Пружина от гамы очень мощная и из толстой проволоки, обрезая витки мы теряем предсжатие быстрее чем усилие в сжатом состоянии. Именно поэтому винтовка требовала более сильную пружину, усилие предсжатия с 32 витками было меньше чем с родной пружиной, но это с лихвой покрывалось монструозным усилием в сжатом состоянии, достаточным для перебора усилия и появления отскока еще сильнее усиливающимся слабеньким предсжатием и легким поршнем. Вот так вот срезая по виточку я пришол к более-менее равновесию на 27 витках и резко его потеряв отрезав всего 1 виток. Вывод, для родного неутяжеленного поршня пружина от гамы 1250 слишком сильная, а если обрезать, то слишком короткая... Скорости выше чем с родной пружиной получить не удалось, покрайней мере мне, хоть я и перебрал весь диапозон.

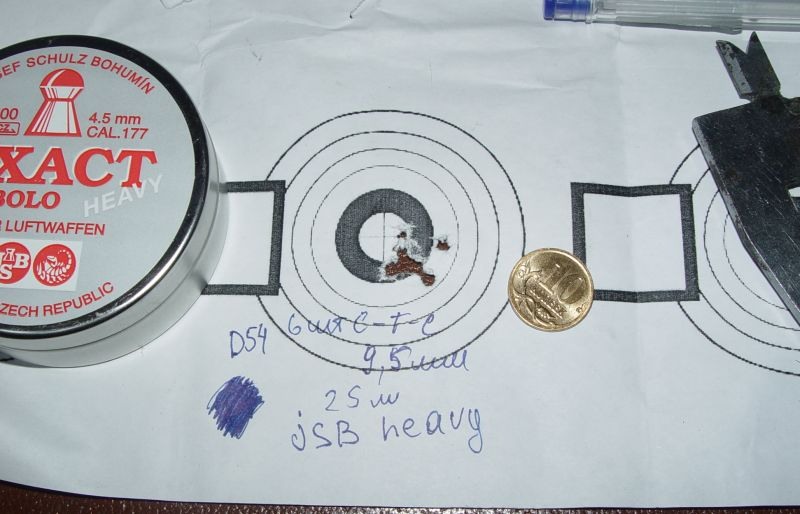

Сегодня поехал в тир, но к сожелению забыл дома упор. Винтовка хоть и позволяет стрелять с жесткого упора, но полукруглое цевье очень трудно удержать от завала, в результате перекрестье прицела гуляло в перделах сантиметра, что и отразилось на мишени

Посмотреть на Яндекс.Фотках
Пересел в ФТ, перекрестье стало гулять меньше, но ошибок в такой позе больше, что опять же отразилось на мишени

Посмотреть на Яндекс.Фотках
Но винтовка стреляет ощутимо лучше, если сосредоточится, то не составляет труда положить 2-3 пули в одну дырку в прямом смысле слова, но даже на 5 таких выстрелов в ФТ позе меня просто не хватает морально
Эх.. вот теперь надеюсь найду еще время и отстреляю винтовку на полтинник с нормальным упором
Теперь на вкусненькое оставлю спуск.

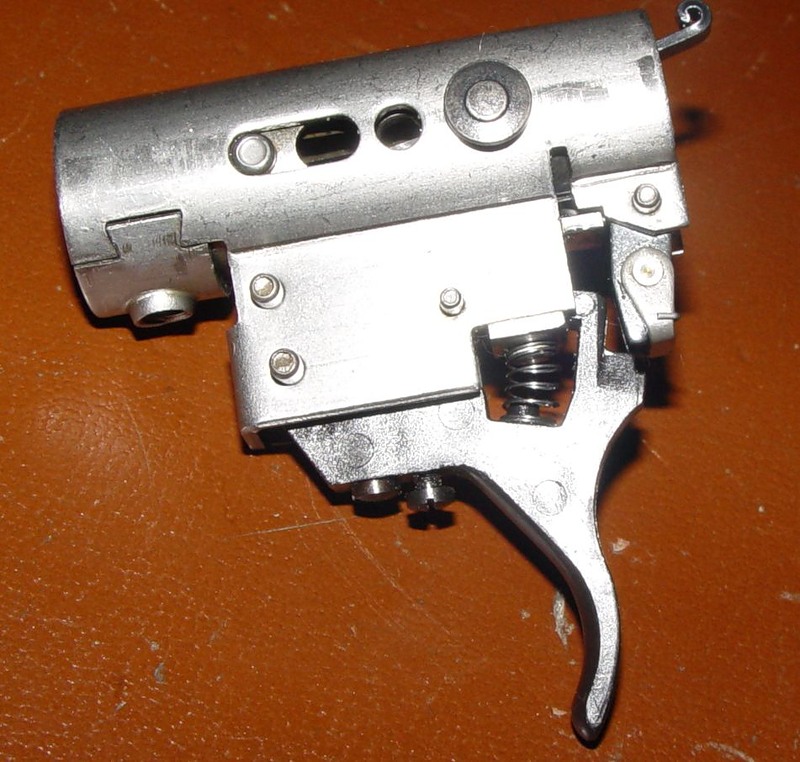

Итак для начала т-05

Посмотреть на Яндекс.Фотках

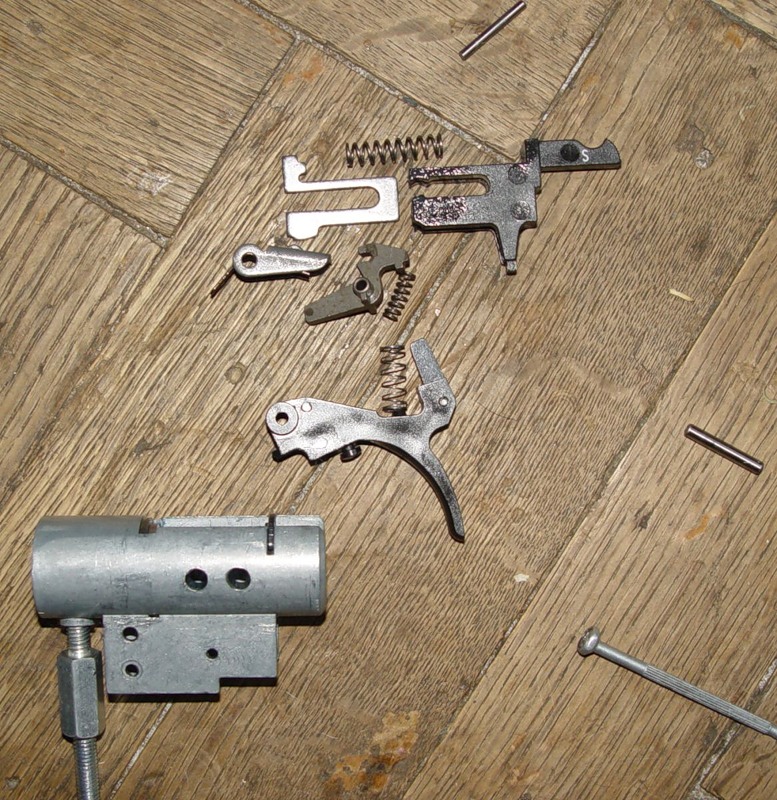

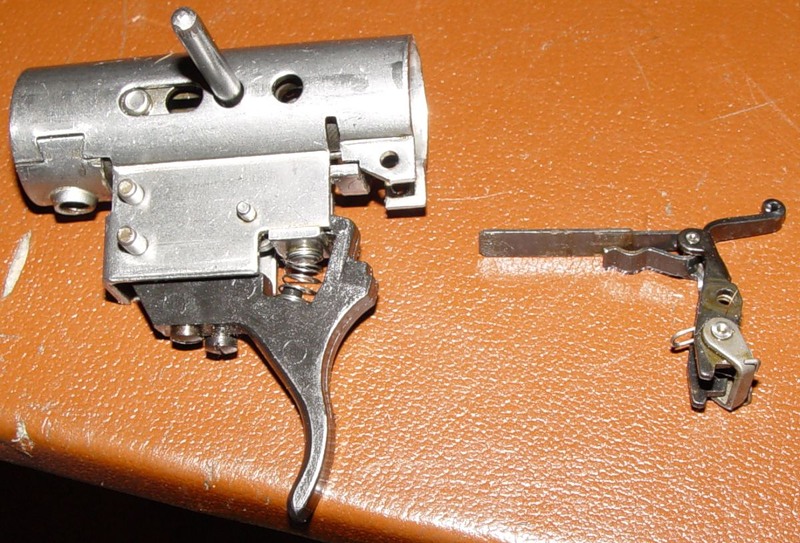

и вот так в полностью разобранном состоянии

Посмотреть на Яндекс.Фотках

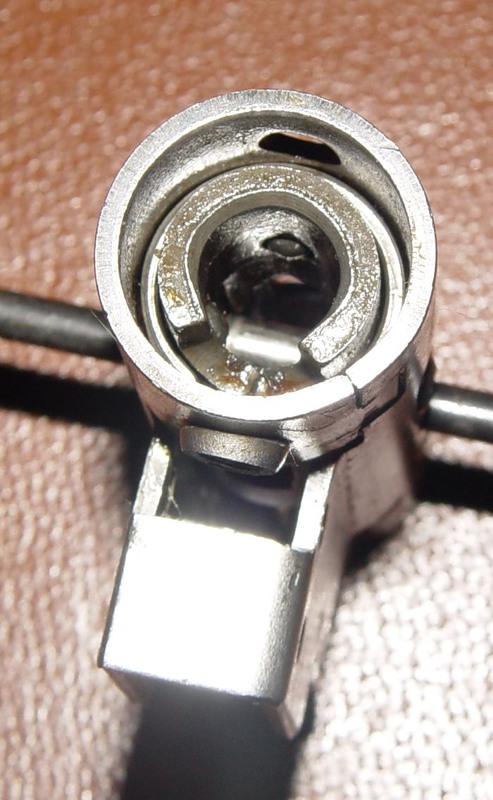

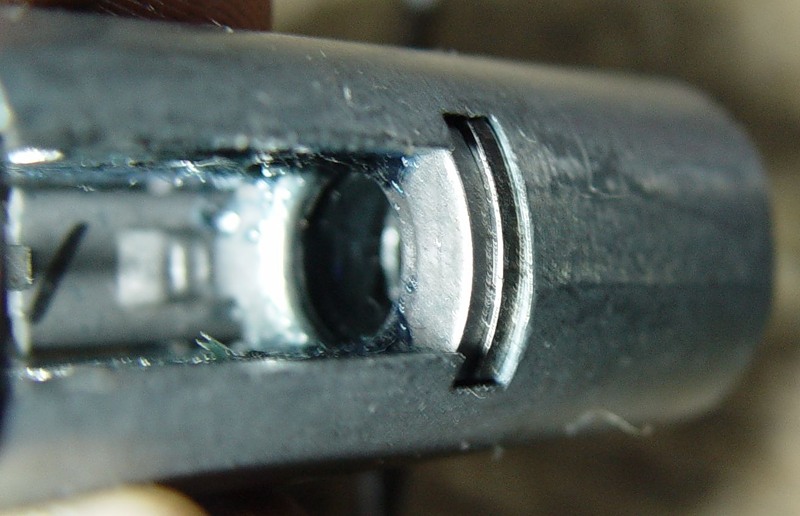

запирание производится кольцом.

Посмотреть на Яндекс.Фотках

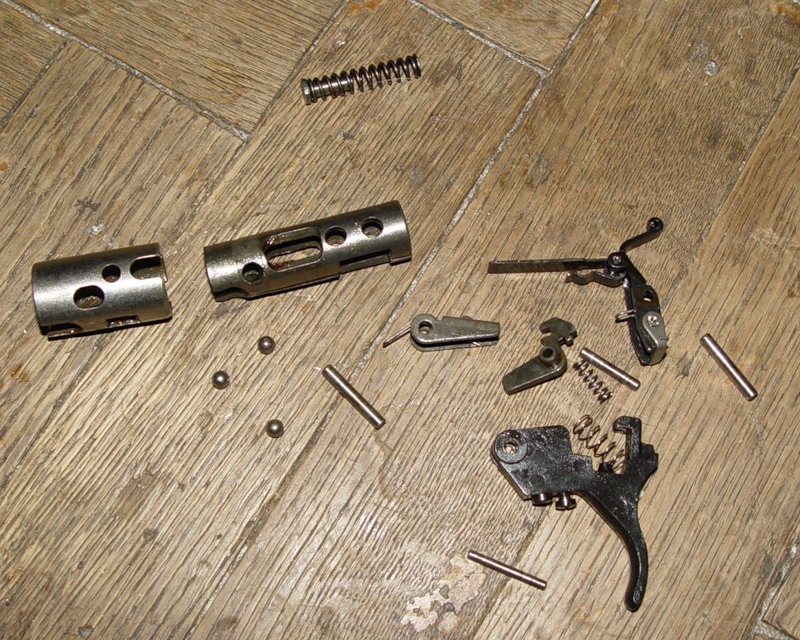

А теперь т-01 он немного потруднее, поэтому для него отфоткал последовательность сборки.

Посмотреть на Яндекс.Фотках
Запирание происходит на эти три шарика. В колодке их надо расположить вот так.

Посмотреть на Яндекс.Фотках

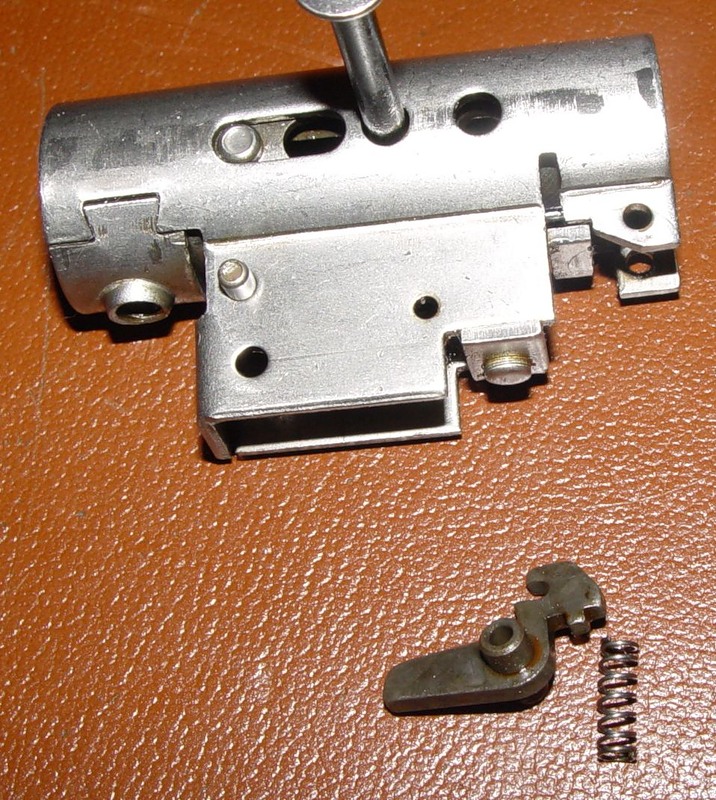

Дальше вставляем первое шептало

Посмотреть на Яндекс.Фотках

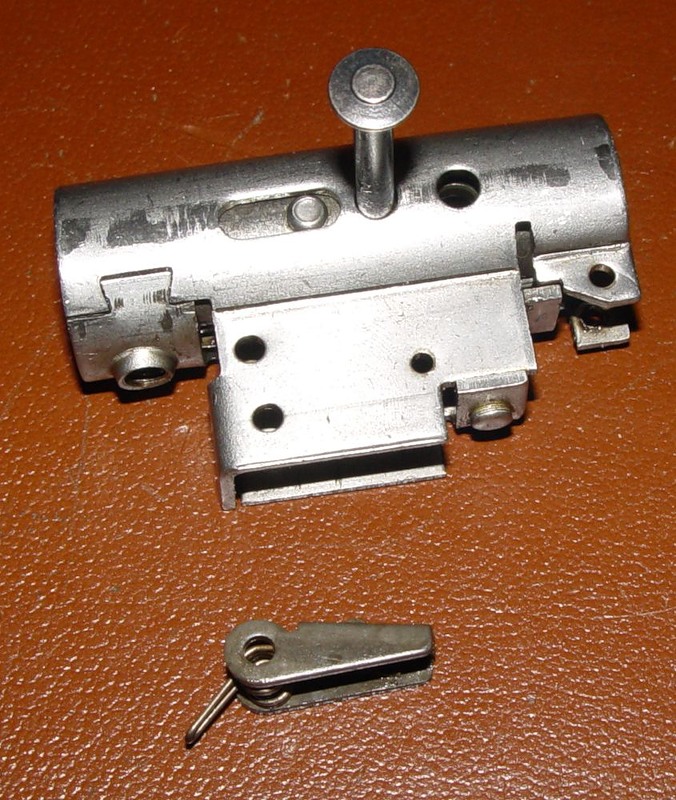

затем второе

Посмотреть на Яндекс.Фотках

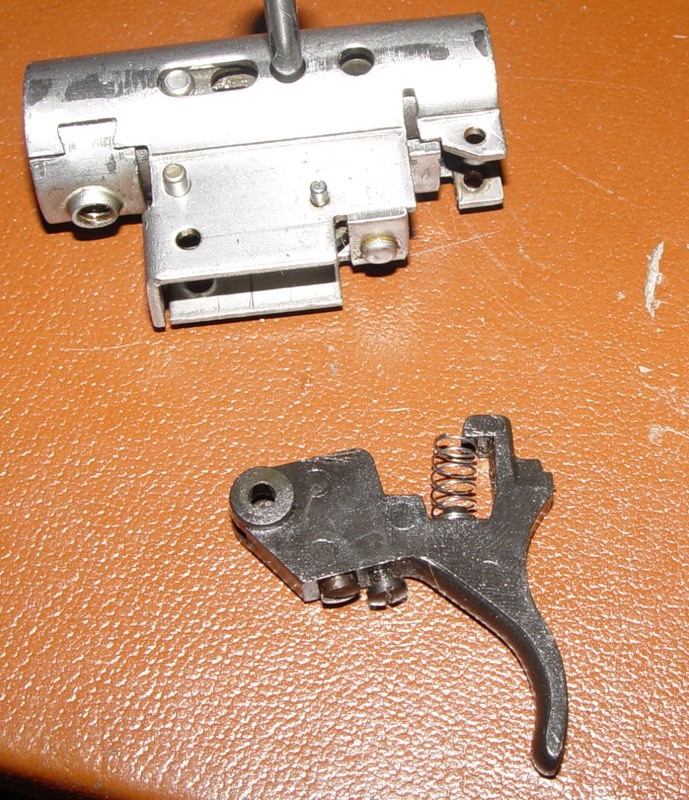

потом вставляем спусковой крючок


Посмотреть на Яндекс.Фотках

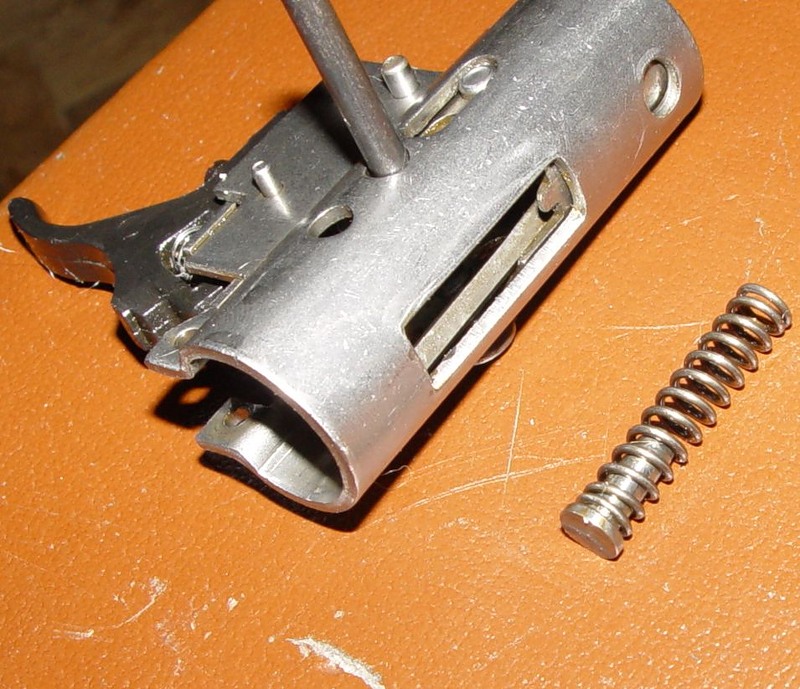

Затем пружину взвода спускового механизма

Посмотреть на Яндекс.Фотках
и напоследок предохранитель. Для т01 верхняя полосочка должна располагаться над штифтами крепления

Посмотреть на Яндекс.Фотках

Посмотреть на Яндекс.Фотках
Разобрав оба спусковых механизма. Убедился что они почти полностью идентичны. Все шептала общие. Различна только схема запирания поршня, что вроди никак не отражается на эксплутационных характеристиках. Различие так же в предохранителе, у т01 он металлический, но это не принципиально, т.к. что у одного, что у другого нагрузки он не несет и полноценным предохранителем не является, а лишь не позволяет нажать на СК не блокируя шептала. Различается так же спусковой крючек. В т01 два регулировочных винта, в т05 один. Но опять же и здесь не принципиально, в т05 стоит промежуточный штифт соответствующий полностью вкрученному винту на т01, который обычно только так и эксплуатируется Для себя я полностью развенчал миф о каком то принципиальном превосходстве т01 и отрегулировал их обсалютно одинаково. Да т01 чуть сложнее, но опять же в эксплуатации разницы не ощющается..

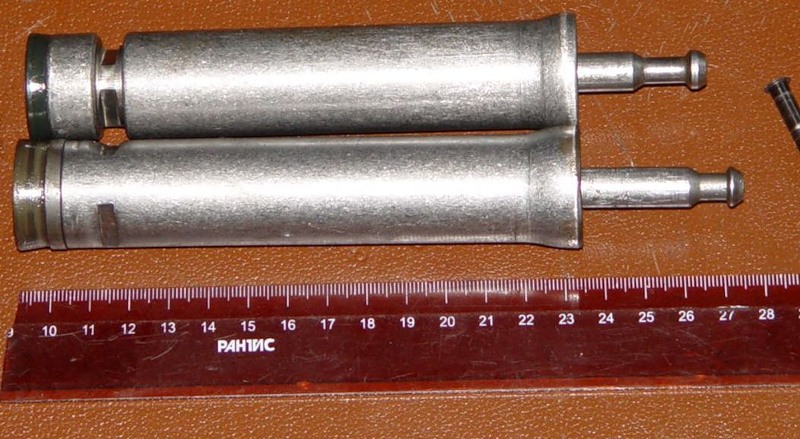

Сравнение поршней


Посмотреть на Яндекс.Фотках


Добавлено спустя несколько дней..
От нечего делать резанул еще 2 витка от пружины 1250 и поставил аж 9 шайбочек по 3мм. Всетаки получил 280 метров жсб хэви, КП10,5 при этом летят 270м.с. +- пара метров, а ФТТ аж 310м.с.

gosha-kun
23-09-2007 02:46
Респектище!
Т. е., другими словами, при желании, если винтовка снабжена Т05 - его можно без проблем заменить на ТО1?
gnom
23-09-2007 02:52
Хвостовики поршней немного отличаются...
gosha-kun
23-09-2007 02:54
Да, точно. Следовательно и шептало.
gnom
23-09-2007 02:55
Шептала все общии. Запирание разное. В то1 шариками, в то5 кольцом.
X_pert
23-09-2007 10:40
Гном, респект!

Спасибо за обзор, было интересно ознакомится!

prockofev
23-09-2007 11:27
quote:
Originally posted by gnom:
Шептала все общии. Запирание разное. В то1 шариками, в то5 кольцом.

гном шоп тебя, я понимаю что всем очень интересно позырить на фотки дианы, славии, и какойто ниоструганной палочки, но тема про спуски , а вот до них мой модем с открытиями фоток и не дотянул...

мож малость переделаешь топик? чтоб в первую очередь открылось то что надо а потом все остальное ?

gosha-kun
23-09-2007 11:38
Фоттки здоровы к тому ж, неудобно малек. Пожалей диалапщикофф
Caramba
23-09-2007 12:25
Грузись без картинок, а потом открой нужные.
BlacKDeatH
23-09-2007 13:17
А теперь действительно контрольный вопрос.

Т01 становится в коробку винтовки под Т05 или нет?

Забудем про поршня и зацепы, просто встаёт или нет.

Кстати и с 26-ю витками, уверен, можно было выжать 275-280м/с, просто шайба-утяжелитель уже нужна свинцовая, да так, что бы зазор между витками в сжатом состоянии был запредельно минимален около 0,5-0,7мм.
Учти, что после первого же выстрела, свинцовую шайбу уже не вынемешь, нужно будет выплавлять, но это тоже не проблема, нагрел аккуратненько и всё.

gnom
23-09-2007 14:43
Перекидывать местами не пробовал, навскидку должно встать, но полюбому надо проверять. С 26 витками предсжатие настолько малое, что собрать винтовку я могу на весу руками, даже не упираясь в пол, просто уперев задник в пузо...
gnom
23-09-2007 14:46
quote:
мож малость переделаешь топик? чтоб в первую очередь открылось то что надо а потом все остальное

К сожелению не представляю как выставить картинки в нужном порядке по тексту ганзовским загрузчиком, поэтому пришлось вот так вот...
gosha-kun
23-09-2007 14:50
quote:
Originally posted by gnom:

К сожелению не представляю как выставить картинки в нужном порядке по тексту ганзовским загрузчиком, поэтому пришлось вот так вот...

Я в таких случаях "Фотобукет" юзаю. Там коды фоток (IMG) можно прямо в текст вставлять, куда надо.

gnom
23-09-2007 15:04
Угу, а я яндексфотками
prockofev
23-09-2007 18:53
от а щас менталем загрузилось..

ns, разрез попробовал расчертить, а то чето т05 я и не врубил до конца

кстате на моей 270 жсб хеви на СТАРОЙ пружине и только с одним кольцом в поршне..

prockofev
23-09-2007 18:56
а что за поршень, этож ослабленный ..
ycb1
23-09-2007 23:03
gnom-респект.
Я Т-о5 раз десять собирал разбирал-с закрытыми глазами теперь могу.
Но есть один вопрос-по пластинам-одна ставится первая к хвостовику,другая с выступом сзади.Между собой они соприкасаются плоскими поверхностями,а
закругленные края от высечки пресса снаружи-я так понял,но все равно
взводится раза с десятого.
Сейчас привез из деревни второю свою ДИ-52 с Т-01-буду эксперементировать
тоже с обоими.На этой стоит пружина 26 витков из квадратной проволоки 225мм,
разбирается без нажима
Yasya
24-09-2007 12:41
Вопрос : И что выходит ТО1 и ТО5 ничем не отличаются, т,е, можно менять? А зацеп что тоже одинаковый?
ycb1
24-09-2007 09:16
Зацеп у хвостовиков разный.На неделе может сделаю эксперимент -поменяю местами у винтов поршня с УСМ,потом сообщу результат.
BlacKDeatH
24-09-2007 11:50
quote:
Originally posted by gnom:
...С 26 витками предсжатие настолько малое, что собрать винтовку я могу на весу руками, даже не упираясь в пол, просто уперев задник в пузо...

Предсжатие на "злой" пружине сильное не нужно, нужен поршень потяжелее.
Ниже уже сказали, есть zлобнейшие пружины с квадратным сечением проволоки pod Di 54, сам юзал, отказался, не понравились, так там ВООБЩЕ преедсжатия почти нет, так миллиметров 5 всего.
