docalex_rpt
28-03-2011 16:35
Поскольку пневматика для меня - хобби в чистом виде, позволяю себе делать то, что в данный момент хочется.
А тут недавно сон приснился. Кто-то в бок толкается - я проснулся даже, говорю: <Тебе чего?> - <Так я же Тяни- Толкай, вот и толкаюсь. Не нравится - пол мне смени, тогда девочкой буду. Тотошей станешь называть. Ну и одежку сшей подобающую, тогда может, успокоюсь>.
Забросив на время ПСП и СО2, штук 5-6 которых по углам притаились, взял в руки своего Тяни -Толкая. Приодеть, конечно, немного надо, он (а теперь, быть может, и она? ) просто этого заслуживает. Да и надоело смотреть на доску, давно приготовленную для этого действа. Сразу скажу, что изготовление ложа с деталями обвеса свободными вечерами заняло около 2 месяцев, включая и размышления о том, что <как это сделать> или <что-то не так складывается, как хотелось>. Размышления последнего толка отнимали больше времени и как-то иногда совсем стопорили процесс. Тем не менее, основной процесс окончен, в результате чего образовалось показанная на фото деревяшка с вложенным в нее железом.

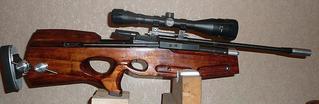

click for enlarge 920 X 300 47,3 Kb picture
По ходу дела и железо перебрал, и что-то доделал, подогнав к 187-189 м/с для средней FTT (0,56г). Короче, 10 Дж есть, а на JSB и чуть боле.
Предвижу несколько вопросов. Поэтому сразу легкий комментарий:
1. Что за материал? Сам не знаю. Доска как доска, мелкослойная, но без признаков растрескивания, имела, по крайней мере, 10-летнюю выдержку. Можно считать, что это сосна, но из доброкачественных лиственных пород . Толщина только 42 мм поэтому к выборке под коробку пришлось подойти со всей аккуратностью. Поскольку размеры выборки под ИЖ-60 мне наверняка пригодятся еще, да и другим самодельщикам могут быть полезны, приведу картинку с размерами. Глубина выборок указана синим цветом.

click for enlarge 922 X 692 82,7 Kb picture
Это уже полностью подогнанная <ниша>, местами доработанная с помощью стамески и скальпеля в прямых внутренних углах. Полукруглые выборки я делать умею ( http://forum.guns.ru/forummessage/24/317047.html ), а фрезеровка ниши в дереве была выполнена на токарном станке. У кого есть - тот знает <как>, а у кого фрезер, - тем еще проще.

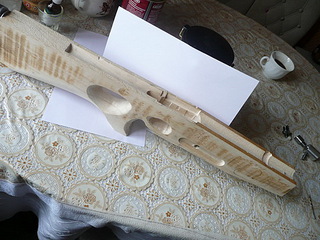

click for enlarge 512 X 384 98,1 Kb picture
Далее по контуру обработал нижнюю часть.
2. Требования к обвесу? Минимальные: 3D регулировка затыльника и высоты щеки. После некоторых прикидок, приобретен переставляемый затыльник, остальные детали изготовлены самостоятельно. Конструкция - ну так придумалось, учитывая, что данная ППП винтовка, в общепринятом смысле этого термина, не имеет отдачи.

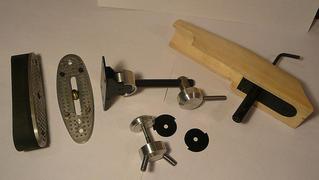

click for enlarge 940 X 530 40,8 Kb picture
Затыльник может перемещаться по высоте, двигаться вдоль оси винтовки и поворачиваться вокруг взаимно перпендикулярных осей. В середине фото - черные фигурные фрикционные шайбы, вкладываемые в колено. Служат для удвоения числа трущихся поверхностей в сочленении. Верхняя часть щеки (справа) выдвигается в стальной трубчатой втулке, которая была ввернута и вклеена в приклад. Фиксация щеки - конусным клином с центральным винтом под шестигранник подобна установке и фиксации велосипедного руля. Втулками снабжены и места установки затыльника в приклад. В сборе все это выглядит так:

click for enlarge 770 X 520 41,4 Kb picture
3. Морилка и пропитка жидким лаком. Несколько фото.
click for enlarge 905 X 475 54,2 Kb picture

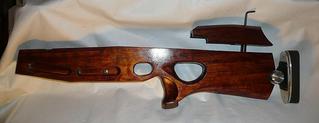

click for enlarge 922 X 355 34,0 Kb picture

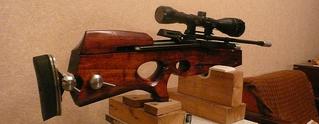

click for enlarge 920 X 358 46,6 Kb picture

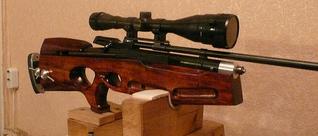

click for enlarge 810 X 346 39,1 Kb picture
4. Цель винтовки - рисовать кучные дырки на бумажках. В свое удовольствие. Думаю, что из 11-12 мм/25м удастся не выходить. Таких винтовок в ППП классе, наверное, не очень много. К тому же, если только на этой дистанции работать, можно еще ослабить до спортивных 7 дж (170м/с с полуграммом).
P.S.1.Изготовление ложе носило тренировочный характер, так как есть один девайс, ради которого стоит покорпеть над хорошей деревяшкой. По крайней мере, хуже этой уже не сделаю.
P.S.2. Абсолютно не уверен, что в известном классическом произведении Тотоша была девочкой. Но если это заблуждение, то не на моей совести (см. начало) .

docalex_rpt
28-03-2011 16:47
Pезервирую окно для доп. описания

Взрывотехник
29-03-2011 01:15
Класс Спасибо! ещё бы схему выборки под железо"вид с боку в разрезе"
За ссылку с описание как делать радиусные выборки отдельное спасибо
