MK1
12-01-2014 14:33
Часть 1.Собственно винтовка Славия 630.

Эта винтовка появилась у меня почти случайно, как это обычно бывает, просматривал куплю продажу и, увидев предложение, сразу почуяв интересное решил купить.
С пересылом срослось с помощью PROPRO, за что ему спасибо и очень скоро винтовка приехала
Осмотр оставил благоприятное впечатление, как по состоянию, так и по конструктиву, и сейчас после двух месяцев владения и использования могу поделиться впечатлениями.

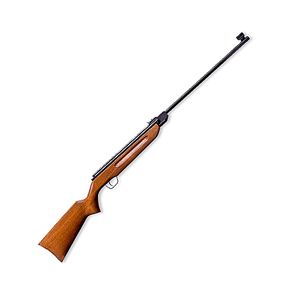

Представленные фото, здесь и ниже, взял из интернета (поэтому на фото винтовки разные), часть фото Михамаркета, часть свои.

click for enlarge 942 X 942 151.9 Kb picture

Винтовка ЧЗ Славия 630 модель 77 изготовлена фирмой 'Чешска Зброевка' (о чем свидетельствует тисненое на компрессоре клеймо ЧЗ) и позиционируется как недорогая винтовка для первоначального обучения навыкам стрельбы.

Именно поэтому она имеет мощность не более 7.5Дж, легко взводится за длинный ствол (справится и ребенок), легкая, достаточно прикладистая и обладает неплохой точностью (естественно не спорт).

Собственно вот ее данные:

тип - пружинно переломная

калибр 4.5мм

общая длинна - 1160мм

длинна ствола - 530мм

вес - 3кг

диаметр поршня - 25мм, ход пока не мерял (возможно, что как и на ЧЗ 631 - 85мм но это не точно)

Скорость по данным производителя - 170м/с

дата производства - с 1972г, количество выпущенных экземпляров на момент 2003г более 1.5милионов (данные с чешского сайта).

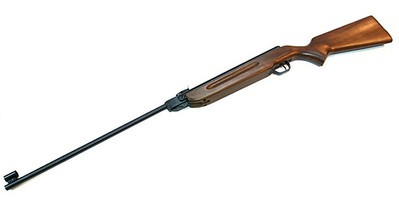

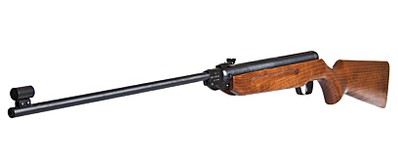

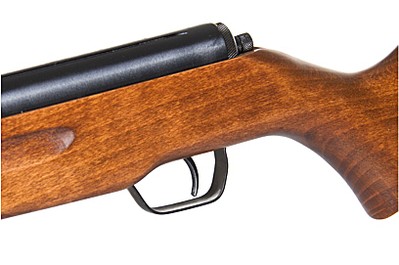

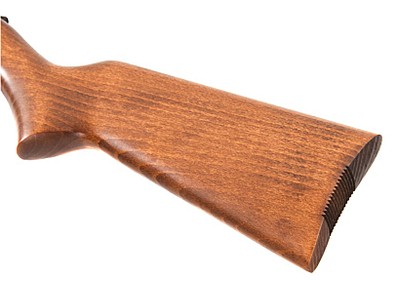

Вот общий вид:

click for enlarge 744 X 371 17.8 Kb picture
click for enlarge 815 X 331 18.3 Kb picture
click for enlarge 816 X 541 65.7 Kb picture
click for enlarge 816 X 575 55.6 Kb picture

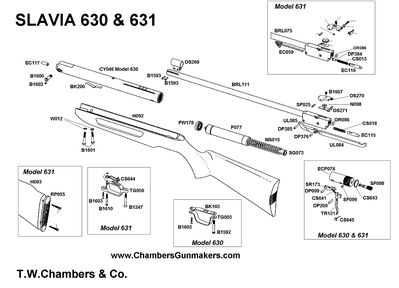

Взрыв-схема:

click for enlarge 1920 X 1387 145.1 Kb picture

Добавлю, что конструктив полностью соответствует назначению и начальному уровню винтовки.
Полностью стальная конструкция (и это радует),
ложа - разумеется бук, хорошо обработан, заморен и покрыт матовым лаком.
Качество воронения и термообработка деталей - на отлично.

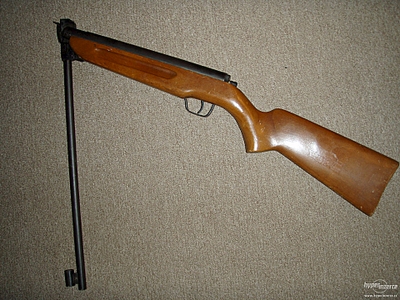

вид переломленной винтовки:

click for enlarge 1920 X 1440 346.7 Kb picture

Спуск довольно простой, с одним шепталом и кнопочным предохранителем

спусковой крючок:

click for enlarge 370 X 432 15.2 Kb picture

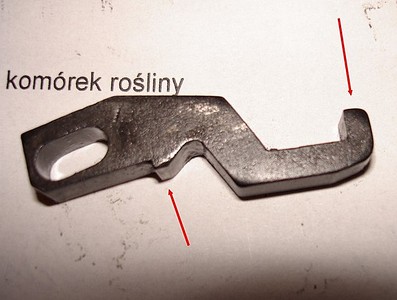

шептало и центральный зацеп поршня:
click for enlarge 638 X 482 52.6 Kb picture
click for enlarge 605 X 407 41.2 Kb picture

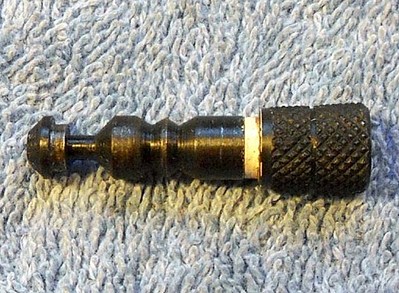

предохранитель (удобен для большого пальца и просто приятен в действии, можно снять с предохранения нажатием и снова поставить вытянув его обратно):
click for enlarge 628 X 461 102.2 Kb picture

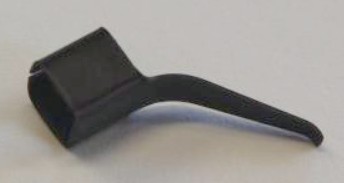

Ступенька предупреждения отсутствует, но есть хитро согнутая пластинчатая пружинка, передвигая которую по зубчикам стержня спускового крючка можно менять усилие спуска:

344 x 183

После легкой полировки спуска и шептала выстрел очень предсказуем и легок.
Тяга взвода разрезная из двух элементов (спасибо Gnomу, поправил мою ошибку), без ролика, следы натирания на компрессоре оставляет только вначале, затем изменений не происходит, никакой борозды, как на МР нет и в помине, сказывается качественная термообработка деталей и продуманная геометрия взода.

Поршень имеет центральный зацеп.

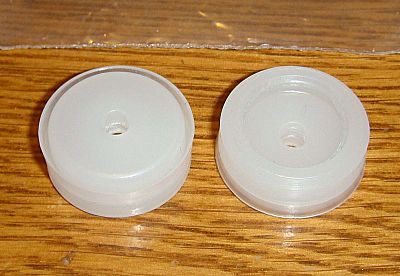

Манжета - пластик с довольно тонкой самораскрывающейся юбкой, что облегчает проталкивание поршня в цилиндр компрессора при сборке, служит долго (по крайней мере при родной мощности).
Крепление манжеты на шпеньке, выступающем из поршня.

click for enlarge 800 X 552 75.4 Kb picture

Внешний диаметр пружины 18.2мм, толщина проволоки 3.0мм, число витков 31.

При проталкивании пули FTT 4.52 по каналу ствола шомполом чока не обнаружил, ствол скорее слегка прослаблен (впрочем как и на ЧЗ Славия 634), идет легко, нарезает пулю слабо, что впрочем, не очень то и сказывается на точности
Конечно это не спорт, но думаю собрать порядка 10мм на 25м из этой винтовки можно (по опыту Славии 634, было две штуки.
Небольшая мощность на такой дистанции для точности только плюс.

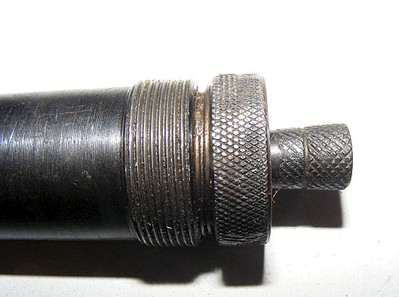

Весь спусковой механизм размещен в металлическом заднике, который вворачивается в компрессор сзади, поэтому разборка-сборка винтовки дело 3минут. Вот задник в сборе:
click for enlarge 1125 X 838 158.6 Kb picture

Разборка простейшая - отвернуть три винта крепления железа от ложа, вытолкнуть пальцем штифт спукового крючка, вынуть крючок (не потерять пластинчатую пружинку регулировки усилия и маленькую пружинку крючка (летуча ), вывернуть по резьбе задник, вуаля...

Предсжатие пружины невелико, преодолевается просто руками.

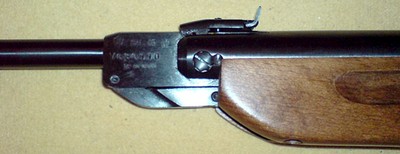

Винт крепления ствольной коробки в рогах компрессора контрится маленьким винтиком, что обеспечивает стабильность работы этой пары.

click for enlarge 745 X 287 43.7 Kb picture

Подпружиненный ригель ствола имеет выборку под винт-ось ствольной коробки, чем и фиксируется. Поэтому снимать ствольную коробку с компрессора несколько неудобно, так как при вынимании оси надо одновременно и утапливать ригель (пружина его злая).
Ствол фиксируется четко, как говорит уважаемый Gnom, нет нескомпенсированных зазоров.

Мушка стальная, несменная, закреплена на ласте ствола.
Целик металлический, регулировка по высоте винтом и отверткой, по горизонтали - не удобно, надо полностью ослабить вертикальный винт и вручную передвинуть целик по зубчикам (допустимо, так как делается один раз).
Грани и мушки и целика резкие, что облегчает прицеливание.

К великому сожалению ласта, нарезанная на компрессоре, имеет размер 13мм (!), что затрудняет крепление оптики поиском нужных колец:
Выходная фаска качественная, сделана в углублении около 3мм от конца ствола.

Штатное ложе в руках лежит хорошо, отсутствие резинового затыльника не напрягает, выбранные в теле долы под пальцы левой руки удобны, эргономика рассчитана на скорее среднего человека, поэтому особенно крупным владельцам винтовка может показаться игрушечной, не смотря на длинный ствол и размеры.

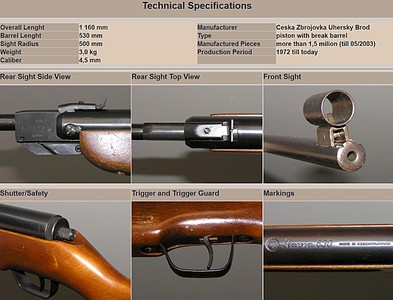

вот фото некоторых деталей (с чешского сайта):

click for enlarge 1246 X 951 204.2 Kb picture

Опишу некоторые недостатки, отмеченные, может на этом конкретном экземпляре, а может и характерные для всех подобных моделей:

- тисненная надпись ЧЗ продавливает компрессор и изнутри в этом месте видно слабое натирание (для малой мощности особого значения не имеет);
- плоскость прилегания казенной части к компрессору, на самом компрессоре сделана грубовато (могли бы и почище обработать);
- пазы, прорезанные в компрессоре, имеют острые кромки, запросто порезаться (прошел слегка надфилем и наждачкой, компрессор промыл);
- посадка передних винтов крепления железа в ложе нежная, дерева немного, аккуратнее зажимайте;
- про регулировку целика по горизонту уже писал;
- самый важный пожалуй минус - ласточкин хвост под 13мм, нет он конечно лучше нарезан, чем 11мм на Славии 634, но блин где кольца такие брать...?

Вроде и все.
Немного

Для развлекательной, недорогой винтовки начального обучения это все допустимо и является следствием бюджетности изготовления.
Чехи умеют делать винтовки, это всем извесно и данная модель полностью соответствует назначению.
Я бы поставил ей - твердую пять с маленьким минусиком

Что касается мощности, отсутствия регулировок спуска, предупреждения спуска и т.д. - отвечу так - это фигня, винтовка хороша как есть, гнать ее не нужно, надежность выше всяких похвал, механика работает отлично, винтовка попадает куда нужно, если плавно работать со спуском (напомню, речь о развлекательной винтовке начального уровня).

Способна работать прямо из коробки неограниченное время.
Винтовкой полностью удовлетворен.

Выражаю благодарность форумчанинам: rusmoscwa за продажу хорошего экземпляра, PROPRO за помощь в пересыле, Mixamarketу за запасную пружину и манжету

MK1
12-01-2014 14:35
Часть 2.
Стилизация под винтовку Мосина Сергея Ивановича.

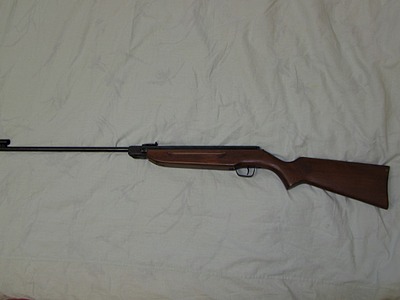

винтовка приехала такой (фото форумчанина rusmoscwa):

click for enlarge 1024 X 768 85.1 Kb picture

Славия сразу покупалась для художественного творчества.

Вначале была мысль сделать из нее Манлихер-Шенауэр (это довольно интересная винтовка), но позже Славия идеально подошла под оригинальное ложе Мосинской трехлинейной винтовки.

Заказал по нету буковую ложу от трехлинейной винтовки, магазинную коробку и другие оригинальные детали.

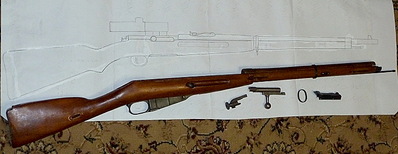

Фото первоначальной идеи (Манлихер-Шенауэр) и оригинальной ложи мосинской винтовки с нужными для стилизации деталями:


click for enlarge 1480 X 572 285.3 Kb picture

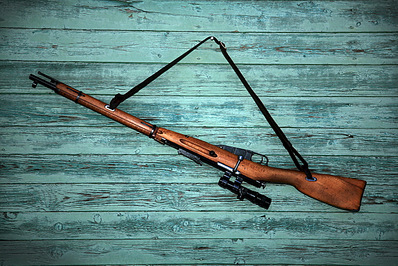

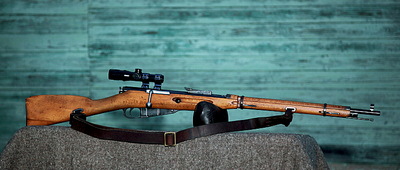

Вот что из этой затеи в итоге получилось:

click for enlarge 1534 X 652 338.8 Kb picture

click for enlarge 1354 X 903 596.3 Kb picture

click for enlarge 423 X 886 117.9 Kb picture

Прицел ВОМЗ 3.5х20, имеет параллакс, но даже на 9м (дома) с ним можно точно стрелять при навыке однообразного прицеливания, на 25м по бумаге оптика маловата, но так же стрелять можно, а уж по пробкам от бутылок без вопросов.

Ложа усилена внутри ореховыми вставочками, вклеенными цианокрилатным клеем. Пропитана Шафтолом, слегка заморена спиртовой морилкой, покрыта тремя слоями Даниша.
Ремень кожаный, оригинальный, довоенный.

MK1
12-01-2014 15:41
Оригинальная ложа укорочена в цевье сантиметров на 5, ствол вклеен в цевье цианокрилатом, для чего потребовалось деревянными проставками подгонять выборку внутри цевья под диаметр ствола Славии ну и другие были нюансы...
Да, и кольца высокие Липерс жестко попилены под ласту 13мм...

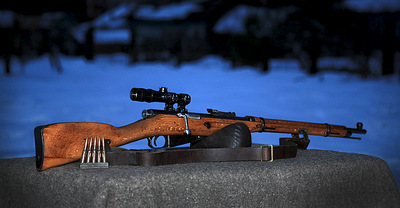

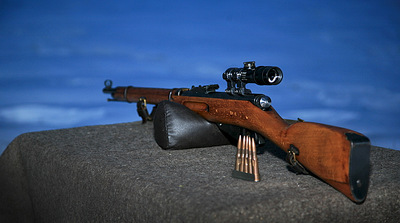

Вот еще фото (спасибо брату Павлу):

click for enlarge 1506 X 784 296.2 Kb picture

click for enlarge 1492 X 832 302.8 Kb picture


И в итоге кратко опишу субъективные впечатления:

- просто тащусь

- достаточно легкая (около 4 кг с прицелом), изящная, развесовка отличная;

- не смотря на довольно короткий приклад (от пятки приклада до спуска 34см, а надо 36-37) рука сама находит удобное положение;

- стрелять с эргономики трехлинейки достаточно комфортно и интересно;

- винтовка работает как часы, тихонько и приятно клацкает при взводе, постановке на ригель, снятии с предохранителя.
Кстати кнопка предохранителя объединенная с кнопкой курка мосинки ахрененно удобная вещь! ;

- точность винтовки от переделки ничуть не пострадала (стреляю пока FTT 4.52), на 25м думаю смогу уложиться в 10мм с упора;

- отдачи практически нет, стреляет мягко, расколбаса то же нет (это понятно - 7.5Дж).

В общем и целом одни положительные эмоции

С уважением.

Непушист
12-01-2014 15:50
quote:
Originally posted by MK1:

Вот что из этой затеи в итоге получилось:



Ну, как всегда получилось - супер! Матерый человечище, твори еще!
MK1
12-01-2014 15:55
Спасибо Гоша! Я постараюсь, есть еще идеи и желание
partizan68rus
12-01-2014 16:24
Красиво. Братишке привет за отличные фото.
MK1
12-01-2014 18:35
Обязательно передам!
Как здорово когда есть знакомый отличный фотограф

Продолжил экспериментировать и поставил на винтовку другой прицел ПО 4.5х30

Во-первых он есть имеется;
во-вторых он посильнее и поле зрения существенно больше,
в-третьих у него тоненькие линии пенька,
и очень похоже, что паралакс в нем отстроен на меньшее расстояние, так что целиться с ним легче...
Пришлось во второе кольцо подкладывать полоску, что бы прицел имел наклон, поправок не хватает...

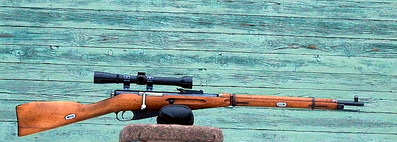

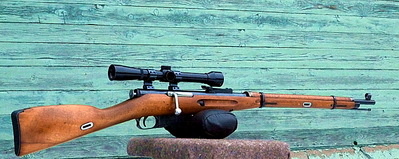

Сегодняшние фотки с этим прицелом (кстати - налицо разница в классе фотиков брата и моего, да и в классе фотографов)

click for enlarge 1533 X 548 436.7 Kb picture

click for enlarge 1435 X 571 379.8 Kb picture

Так, что теперь есть два варианта прицелов под эту винтовку.

gnom
12-01-2014 19:58
quote:
Тяга взвода неразрезная,

Ошибочка небольшая вышла
Тяга разрезная.
disz
12-01-2014 20:28
Бесподобно!!! Выглядит очень реалистично. Посто, вторая жизнь Легенде! Мосин остался бы доволен!
Только..., боюсь испытать легкий шок от фото с переломанным стволом, при взводе, у ... трехлинейки...

MK1
12-01-2014 20:32
quote:
Ошибочка небольшая вышла
Тяга разрезная.


Виталий, спасибо! Зарапортовался, конечно разрезная (сечас Варей 80 занимался, там неразрезная, ну и написал автоматом, по Фрейду ошибочка...
Сейчас поправлю.

MK1
12-01-2014 20:42
Спасибо!
quote:
боюсь испытать легкий шок от фото с переломанным стволом, при взводе

нормально, главное не забывать, что это переломка и не передергивать затвор
