МП654к-стопор решает всё или АП на коленке


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]  2  3  4  5  6  7  8  9  10
JoHnn
16-03-2006 12:13
http://www.crosman.com/site/listing/1054
Являюсь его обладателем недолго но уже есть кое какие наработки.

Аппарат достаточно крепкий.Сделан аккуратно.ИМХО лучшая мультяха с неплохой кучей и мощей даже "из коробки".Достоинства,недостатки попробую привести ссылками.
http://www.airgunning.com/aim.php/rifles/benjamin_sheridan397

http://forum.guns.ru/forummessage/3/098433.html
http://forum.guns.ru/forummessage/24/80834.html
http://forum.guns.ru/forummessage/24/86885.html
http://forum.guns.ru/forummessage/3/86651.html
http://forum.guns.ru/forummessage/3/106384.html фото в разобраном виде
http://forum.guns.ru/forummessage/25/1211.html тотальный ап от Артемиума
-

-

Приведу статью нашего с Термитом(по большей части текст писал он ,я слегка правил,все его идеи и наработки)апгрейда.
Статья в стадии написания потому эскизиков пока нет - вставим позже.

Какая радость! Купил бенжамин шеридан 397 РА(далее 397)вещь так сказать тяжелая ,значит хорошая ,ну типа как магнитолки- чем тяжелее тем навороченей . Но радость недолго была . Поскольку раньше имелся в наличии кросман 760 пумпмастер (крос) то на опыте апгрейда кроса - сразу выявил существенный недостаток 397 . Это был насос, а точнее его мертвые объемы , из за чего была систематическая недокачка при каждом качке. Как это обнаружить невооруженным взглядом? А очень просто делается качок второй и при третем замечаешь, что ручка насоса сама помогает откидывать ручку насоса тоесть стоит её чуть отодвинуть, так сказать отблокировать, и она сама пошла дальше ,и так чем больше качков сделано ,тем больше эта ручка будет отодвигаться. Вплоть до того что у меня после 6 качка ручка почти полностью возвращалась в начальную стадию закачки. Первое что я сделал с 397 - так это просто разобрал. Долго разбирал ,аккуратно. И вот что я вижу: разобрав ружье - накопитель выбирался трудно подклинивался в месте крепления втулки.Замеры показали что накопитель 397 составлял 4.2 см3 скажем так многовато.
Объём насоса - 52.5 см3. Поршень -твердая резина (неахти) была уставшая , касательно накопителя одну половину я переделывал по причине переделки насоса.Какие недостатки я еще заметил в 397 модели. Это перепуск слишком большой - 4мм.Почему слишком большой? Да потому ,что пули при зарядке в ствол проваливаются в этот перепуск и сминают чуть чуть шляпку и юбку пули что отрицательно сказывается на куче. И это ствол, который как оказалось калибра 5мм или 0,20 по буржуйски,и в связи с этим пуля когда вставлена в нарезы имеется просвет в нарезах(во впадинах нарезов) между пулей и стволом ,и вот из за этого его (я так считаю)нельзя разогнать до 320м/с поскольку воздух просачивается мимо неразгоняя пули,но зато плохая фаска при таком раскладе пофиг ,поскольку пулю стабилизирует 6 потоков воздужа именно тех которые просачиваются мимо пули,чем и улучшается кучность.К сведению знатокам неравномерные нарезы при это раскладе ухудшают кучу из за неравномерных потоков.
Итак что я переделал:
Пол-накопителя, впускной клапан, ослабил пружину боевого клапана,утоньшил кончик досылателя, поршень насоса переделал и сделал регулируемой длинны , укрепил тягу рычага насоса, установил потшипник в рычаг насоса, и снял заусенец или так назовем фаску с перепускного отверстия в ствол. В последние дни переделал ложе сначала хотел булпап но передумал и из сосны сделал временное ложе так попробовать (типа пластилина) что к чему поэксперементировать , резал по живому тоесть, сделал паз под механизм электролобзиком и дрелью, вставил механизм примеряя к плечу и щеке вывел некую форму, после пристрелялся и только после выявлений всяких неудобств переработал в дуб, длинна 92см а с саундМодератором 103см. Была и версия булпап, с модером и ложей всего 80см щека ложилась как раз на тот промежуток между рычагом болта и пулеприёмником и ещо один плюс такой версии прицел с родными креплениями установлен где-то посередине ствола ,что не могло не радовать, так как раньше была проблема, что прицел стоит слишком далеко и к нему надо было тянуться.
Начнём подробно о переделках: Накопитель изначально сделал 3куба , но потом всё равно допилил до 4см3- ,поскольку понизилась мощность.Клапан впускной сделал новый из фторопласта. Конус сделал 90 град в накопителе .Соответственно посадочное 90град тоже. Отверстие из насосной в накопитель сделал 1мм и длиной 0.5мм, чтобы мертвый обём уменьшить. Боевой клапан я обтачивал на наждаке ,уменьшая внешний диаметр шляпки и плюс пазики делал. Спросите для чего?Поясняю: там значит диаметр накопителя и боевого клапана очень похожи. Тоесть когда клапан полностью открыт -получалось что именно боевым клапаном, а точнее его внешним диаметром перекрывало половину накопителя, в которой находился впускной клапан. Соответственно тормозил свободному выходу запасенного воздуха в накопителе. Точно до какого диаметра непомню, и пазики их 8 штук расположены равномерно по окружности,глубина пазиков чтото около 0.5-1мм . Торец накопителя плоский как и поршень насоса,материал накопителя латунь поршня насоса тоже а вот тыльная часть поршня где крепится рычаг насоса там бронза чтоб уменьшить трения, так же для уменьшения трения я сделал канавку на поршне и на тыльной части тоже и загнал туда войлок и шприцом вогнал масла, вышла такая масляная манжета пружину в накопителе сначала обрезал а потом пришлось удлиннять ато впускной недержал клапан. Вобщем надо чтоб пружина начала сжиматся при скручивании накопителя на 1.5-1.8 витка недокрутив до конца, приблизительно на 2 последних витках сжимается пружина.(здесь я в конце рисунок как я сделал(JoHnn)) Поршень насоса надо нарегулировать так чтоб насос во время качания упирался в накопитель, тоесть ручка насоса (деревянная часть) недоходя до корпуса насоса примерно 2 пальца, упиралась поршнем в накопитель это надо для того чтоб выгнать мертвые объёмы и люфты механизма насоса.Про рычаг насоса там значит я высверлил 7мм сверлом те вальцовки вовнутрь и потом подложил в середину 2 пластины и заклепал их там потом впресовал латунь болваночку расклепал и просверлил 5мм сверлом получился подшипник скольжэния. После этих доработок мой397 выдаёт 200м/с с 5 качков. А с 6 качков порядка 217-230м/с.*
(c) Termit

* скорость указана кп 10.5 тоесть полуграммовой порядка 260 м.с c 6качков а с 8...(прим JoHnn)

Вот так сделано у меня(JoHnn)
314 x 154

AIR-GUN.RU большой выбор пневматики
Газовый пистолет ИЖ-79-7,6 мм (№ НОМ1045)
Набор стрел для арбалета Yarrow 16 алюминий (6 шт.) черные
Радиостанция Грифон G-45

Ignat
16-03-2006 16:51
Может название темы поправишь (циферки допишешь)??? Ибо бенжики не только в виде винтовок водятся

------------------
Жизнь хороша, если есть ППШ!

Trojak
22-03-2006 12:09
А вот вариант переделки в РСР http://airgunning.com/forum/viewtopic.php?t=334
APV
14-05-2006 01:43
Недавно то же купил 397.
Вещь!!! Даже в руки взять приятно после Мурки.
APV
25-05-2006 23:59

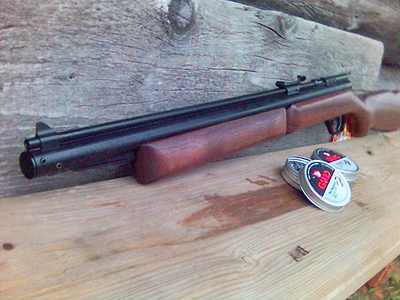

Вот пострелял на даче.
Стрелять одно удовольствие, даже с открытого прицела куда стреляешь туда и попадаешь. Качал не много по 6 качков но моща нормальная, у бутылок не оставалось шансов метров до 40. Была заохочена сорока с тех же 40м. чисто упала как камень.
Вобщем я есть даволен!
click for enlarge 1280 X 960 111.5 Kb picture
Shurchello
26-05-2006 12:46
Ага, даааавно смотрю на него. Только все таки думаю 392 взять, в .22м калибре. Не знаю стоит ли или нет...
JoHnn
05-06-2006 16:54
свой продаю кому надо - пишите [email protected]
Che
06-06-2006 17:45
quote:
Originally posted by Shurchello:
Ага, даааавно смотрю на него. Только все таки думаю 392 взять, в .22м калибре. Не знаю стоит ли или нет...

Стоит.

pincherD
14-06-2006 20:48
APV, а где брал (если не секрет)? Хочется.
JoHnn
15-06-2006 01:14
http://forum.guns.ru/forummessage/25/138734.html
APV
15-06-2006 01:30
quote:
Originally posted by pincherD:
APV, а где брал (если не секрет)? Хочется.

В Максиме за 8000р
там же есть фирменный бискваеровский вивер который крепится на коробку досылателя болтами.

APV
15-06-2006 01:34
Вот задумал ап!
Набросал образец ложа сильно не ругайте качество фота оставляет желать лучшего, но мысль понятна
click for enlarge 1280 X 960  86.3 Kb picture

pincherD
15-06-2006 10:09
Мляяяя, везет же Питерским. Шериданы, ЗИПы под Вайраух. По хорошему завидую - живут же люди!
APV
26-06-2006 20:24

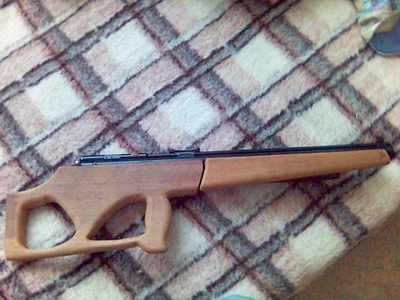

Вот уже почти доделал ложе, осталось разобраться со спуском и так по мелочи.
click for enlarge 1280 X 960 113.9 Kb picture
pincherD
04-07-2006 12:50
После длительной эксплуатации усилие прижима цевья к корпусу насоса ослабевает. Причина в том, что установленная пружина своим торцом упирается в дерево цевья. Как лечил. Снимаем цевье, в месте контакта пружины и дерева аккуратно вкручиваем саморез с "потай-головкой". Все. Прямого давления на дерево нет, усилие поджима восстановлено. Единственный минус. Аккуратно вытащить шпильки крепящие дерево к рычагу накачки мне не удалось. Пришлось просверливать дерево насквозь и просто выбить эти долбаные шпильки.
APV
04-07-2006 19:45
pincherD
Ты тоже переделал бенж в булпап?
Выложи фотки если не трудно, охото глянуть что получилось.
pincherD
06-07-2006 12:08
APV, наверное разочарую, но в булпап переделывать не буду. Очень понравилась ложа от Laiki, вероятнее всего попытаюсь повторить. Пока матерюсь на своих токарей - 3-й день не могут по человечески выточить бронзовую втулку под ось рычага накачки. Вот когда снимал с рычага цевье, "продавливание" деревяшки пружиной и обнаружил.
APV
16-07-2006 01:49
Вот заберу своего от Артёма, домучаю ложе и выложу статейку с фотами...
APV
31-07-2006 02:02

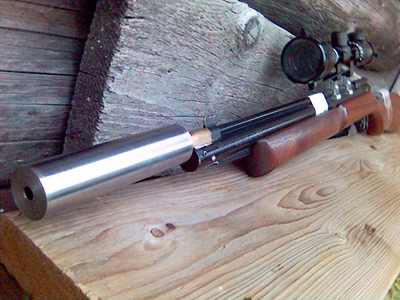

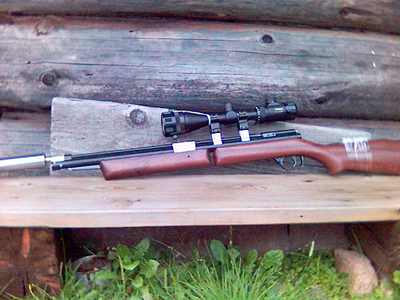

Вот он после АПа + БСА 3-12х44
click for enlarge 1280 X 960 122.1 Kb picture
click for enlarge 1280 X 960 123.3 Kb picture
pincherD
01-08-2006 20:47
Модератор вполне приличный. А что за стяжка перед креплением прицела?
